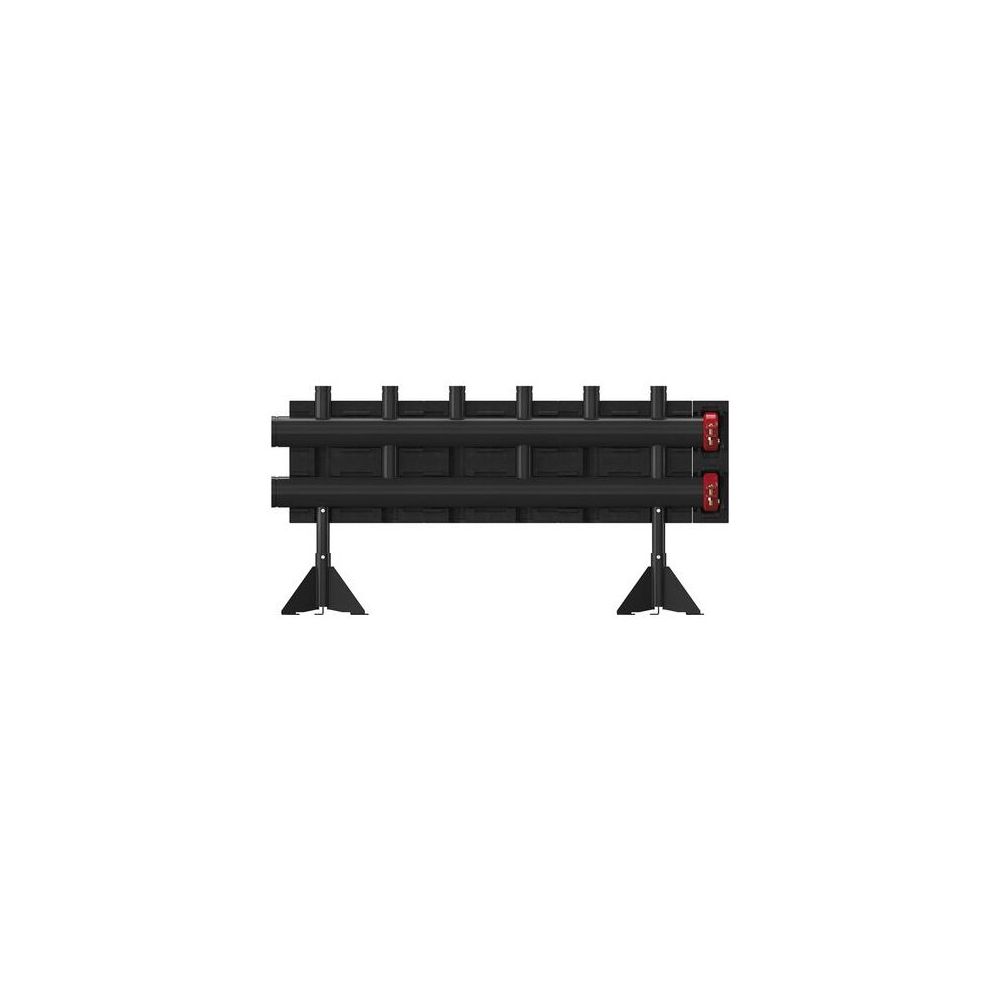

Flamco Verteilerbalken BigFixLock 3-Kreis-Modul, DN 200(219,1) bis 2300kW
Der Flamco Verteilerbalken BigFixLock 3-Kreis-Modul ist eine robuste und effiziente Lösung für Heizungsanlagen mit bis zu drei Heizkreisen und hohem Leistungsbedarf. Er zeichnet sich durch zwei übereinander angeordnete Kammern mit thermischer Trennung von Vor- und Rücklauf aus und ist für Leistungen bis 2300 kW ausgelegt. Die Anschlüsse sind für die Verwendung der Big-Fix-Lock-Schellen vorbereitet, was eine sichere und einfache Installation ermöglicht.
Wie ist der Flamco BigFixLock Verteilerbalken konstruiert?
Der Verteilerbalken ist als 3-er Modul für bis zu drei Heizkreise konzipiert. Er besteht aus zwei übereinander angeordneten Kammern, die eine thermische Trennung von Vor- und Rücklauf sicherstellen. Der Kesselkreis kann flexibel sowohl links als auch rechts angeschlossen werden. Gefertigt aus lackiertem Stahl, bietet der Verteiler eine hohe Beständigkeit.
Welche Anschlussmöglichkeiten bietet der Verteilerbalken?
Die Anschlüsse des Kesselkreises sind mit einem Rohraußendurchmesser von 219,1 mm (DN 200) ausgeführt und verfügen über eine Big-Fix-Lock-Schellennut. Die oberen Abgänge für die Heizkreise sind in Nennweite DN 50 (Rohraußendurchmesser 60,3 mm) ausgeführt und ebenfalls für Big-Fix-Lock-Schellen vorbereitet. Alle Anschlüsse sind als Klemmanschlüsse konzipiert. Das Achsmaß des Kesselkreises beträgt 450 mm, das der Heizkreise 250 mm.
Welche Merkmale erleichtern Montage und Betrieb?
Jeder Verteiler wird lackiert, druckgeprüft und komplett isoliert geliefert. Zwei höhenverstellbare Standfüße ermöglichen eine flexible und stabile Aufstellung. Im Lieferumfang enthalten sind zudem zwei Big-Fix-Lock-Schellen, zwei Enddeckel mit 1/2" Bohrungen sowie Isolierungen für die Schellen. Die Bohrungen sind mit Blindstopfen verschlossen, können aber alternativ mit einem KFE-Hahn zur Entleerung versehen werden. Das modulare Verteilersystem erlaubt die Kombination von Elementen für 1, 2 oder 3 Heizkreise, je nach Achsabstand.
Für welche Medien ist der Verteilerbalken geeignet?
Der Flamco Verteilerbalken BigFixLock ist vielseitig einsetzbar und eignet sich für Heizungswasser, Kühlwasser, Glykol und Ethanol. Eine Verwendung für Leitungswasser oder Pressluft ist nicht vorgesehen.
Welche Leistungsdaten sind relevant?
Der Verteilerbalken ist für eine maximale Temperaturbelastung von 110 Grad und einen maximalen Betriebsdruck von PN 10 ausgelegt. Der Leistungsbereich wird bei 1,3 m/s Geschwindigkeit an der Engstelle dp= 5mbar mit 2.300 kW (100 m3/h) angegeben.
Technische Daten
- Max. Temperaturbelastung: 110 Grad
- Max. Betriebsdruck: PN 10
- Leistungsbereich: 2.300 kW (bei 1,3 m/s Geschwindigkeit an der Engstelle dp= 5mbar)
- Anschlüsse Kesselkreis: 219,1 mm (DN 200)
- Anschlüsse Heizkreis: 60,3 mm (DN 50)
- Achsmaß Kesselkreis: 450 mm
- Achsmaß Heizkreis: 250 mm
- Baulänge: 1635 mm
- Bauhöhe: 1245 mm
- Werkstoff: Stahl
Der Flamco Verteilerbalken BigFixLock 3-Kreis-Modul bietet eine robuste und flexible Lösung für Heizungsanlagen mit bis zu drei Heizkreisen. Mit einer maximalen Temperaturbelastung von 110 Grad und einem Betriebsdruck von PN 10 ist er für anspruchsvolle Anwendungen bis 2300 kW ausgelegt. Die modulare Bauweise und die vorbereiteten Anschlüsse für Big-Fix-Lock-Schellen erleichtern die Installation und Anpassung an verschiedene Systemkonfigurationen.
Lieferumfang
- 1x Flamco Verteilerbalken BigFixLock 3-Kreis-Modul
- 2x Big-Fix-Lock-Schellen
- 2x Enddeckel mit 1/2" Bohrungen
- Isolierungen für die Big-Fix-Lock-Schellen
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Großverteiler |
| Hersteller-Artikelnummer | M66457.7 |
| Hersteller | Flamco |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Klemmanschluss |
| Anschluss Abzweigungen | Klemmanschluss |
| Anzahl der Abzweige | 3 |
| Anzahl der Verzweigungsrichtungen | 1 |
| Arbeitslänge Verteiler | 1635 |
| Artikelnummer | FLAMCO-M66457.7 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 1245 |
| Baulänge | 1635 |
| Bautiefe | 390 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4016715009708 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 186,9 kg |
| KOMO-Prüfsiegel | nein |
| Länge Verteiler | 1635 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Absperrventil | nein |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | nein |
| Mit Füll- und Entleerungshahn | nein |
| Mit Füßen | ja |
| Mit Isolierung | ja |
| Mit verstellbaren Bodenstützen | ja |
| Mit Wandbefestigungsbügel | nein |
| Nenndurchmesser Anschluss 1 | DN 200 |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser Abzweigungen | 60,3 |
| Rohraußendurchmesser Anschluss 1 | 219,1 |
| Rohraußendurchmesser Anschluss 2 | 219,1 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| Unterschiedliche Abstände zwischen Abzweigungen | ja |
| Werkstoff | Stahl |
