Beschreibung

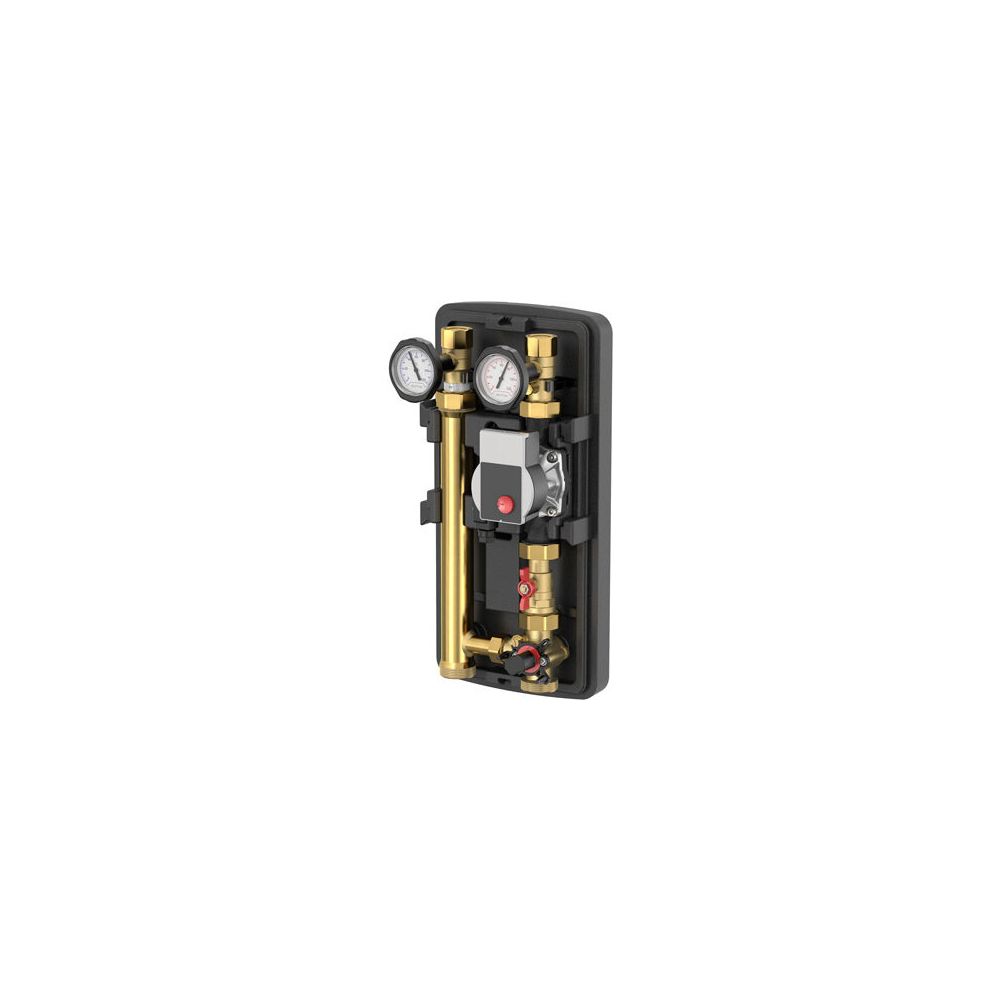

Flamco Meiflow Top S MC-L, gemischter Heizkreis, DN 25, Alpha 2.1 1", Grundfos Alpha 2.1 25-60, lang
Die Flamco MeiFlow Top S MC-L Pumpengruppe ist eine leistungsstarke Lösung für gemischte Heizkreise. Ausgestattet mit einer Grundfos Alpha 2.1 25-60 Hocheffizienzpumpe und einem 3-Wege-Mischer, ermöglicht diese Langversion eine effiziente Wärmeübertragung für Anlagen bis zu 70 kW. Sie ist für die flexible Wand- oder Verteilermontage konzipiert und bietet eine zuverlässige Regelung der Vorlauftemperatur.
Wie ist die MeiFlow Top S MC-L aufgebaut und ausgestattet?
Die MeiFlow Top S MC-L ist speziell für gemischte Heizkreise konzipiert. Sie integriert eine Grundfos Alpha 2.1 25-60 Pumpe, die als Hocheffizienzpumpe zur Energieeffizienz beiträgt. Ein 3-Wege-Mischer mit stufenlosem Bypass ermöglicht die präzise Regelung der Vorlauftemperatur und ist flexibel von rechts auf links umbaubar. Eine Schwerkraftbremse im Rücklauf mit einem Öffnungsdruck von 200 mmWS verhindert unerwünschte Zirkulation. Die Isolierung aus EPP minimiert Wärmeverluste.
Welche Anschlüsse und Sicherheitsmerkmale sind vorhanden?
Für die sichere Einbindung in das Heizsystem verfügt die Pumpengruppe über Anschlüsse für den Wärmeverbraucher als 1 Zoll Innengewinde (IG) und für den Wärmeerzeuger als 1 1/2 Zoll Außengewinde (AG). Zwei Absperrkugelhähne mit Griffen sowie ein spezieller Pumpenkugelhahn im Vorlauf ermöglichen eine einfache Wartung und sichere Absperrung. Ein Thermometer mit einem Anzeigebereich von 0 bis 120 Grad Celsius und einer Fühleraufnahme M10x1 im Vorlauf ermöglicht die Überwachung der Systemtemperaturen. Die Strömungsrichtung ist einstellbar, wobei der Vorlauf im Auslieferzustand rechts positioniert ist und ein Umbau auf links möglich ist.
Welche technischen Spezifikationen zeichnen die Pumpengruppe aus?
Die Flamco MeiFlow Top S MC-L ist für einen Nenndruck von PN6 und eine maximale Betriebstemperatur von 95 Grad Celsius ausgelegt. Der Kvs-Wert beträgt 5,7. Die Armaturen bestehen aus Messing, die Verrohrung aus rostfreiem Stahl, ergänzt durch Dichtungen aus PTFE und EPDM. Die Pumpengruppe ist ab Werk auf Dichtigkeit geprüft und für Heizleistungen bis zu 70 kW geeignet.
Technische Daten
- Ausführung: Gemischter Heizkreis (Langversion)
- Pumpe: Grundfos Alpha 2.1 25-60 (Hocheffizienzpumpe)
- Max. Heizleistung: 70 kW
- Nenndruck: PN6
- Max. Betriebstemperatur: 95 °C
- Kvs-Wert: 5,7
- Achsabstand: 125 mm
- Höhe: 511 mm
- Breite: 249 mm
- Tiefe: 220 mm
- Anzeigebereich Thermometer: 0 - 120 °C
Die Flamco MeiFlow Top S MC-L Pumpengruppe bietet eine zuverlässige und energieeffiziente Lösung für die Integration in Heizungsanlagen mit gemischten Heizkreisen. Mit ihrer Grundfos Alpha 2.1 25-60 Hocheffizienzpumpe und der Fähigkeit, Heizleistungen bis zu 70 kW zu bewältigen, stellt sie eine leistungsstarke Komponente dar. Die flexible Montageoption und die hochwertigen Materialien wie Messing und rostfreier Stahl unterstreichen die Langlebigkeit und Anpassungsfähigkeit dieses Systems, das für einen Nenndruck von PN6 und eine maximale Betriebstemperatur von 95 °C ausgelegt ist.
Lieferumfang
- 1x Flamco MeiFlow Top S MC-L Pumpengruppe
- 1x Wandhalterung
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | MeiFlow |
| Hersteller-Produktgruppe | Pumpengruppen gemischt MK |
| Hersteller-Artikelnummer | M66935.30 |
| Hersteller | Flamco |
| Anzeigebereich Thermometer | 0 - 120 |
| Artikelnummer | FLAMCO-M66935.30 |
| Ausführung | gemischter Heizkreis |
| Auslaufhahn | nein |
| Bauhöhe | 511 |
| Baulänge | 249 |
| Bautiefe | 220 |
| EAN-13 | 4016715091949 |
| Einbaulänge der Pumpe | 180 |
| Eingebaute Zirkulationspumpe | ja |
| Geeignet für Glykol | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Servomotoren | ja |
| Gewicht | 6,6 kg |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | ja |
| Kvs-Wert | 5,7 |
| Max Arbeitsdruck | 6 |
| Mediumtemperatur | 95 |
| Mit Absperrventil | ja |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | ja |
| Mit Regelventil | nein |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit Thermometer | ja |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | DN 25 |
| Nenndurchmesser Pumpenanschluss | 1 1/2 Zoll (40) |
| Nenndurchmesser sekundär | DN 25 |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Pumpenanschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Strömungsrichtung | einstellbar |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Messing |
| Werkstoff Verrohrung | rostfreier Stahl |
| Öffnungsdruck Sperrventil | 0,02 |
