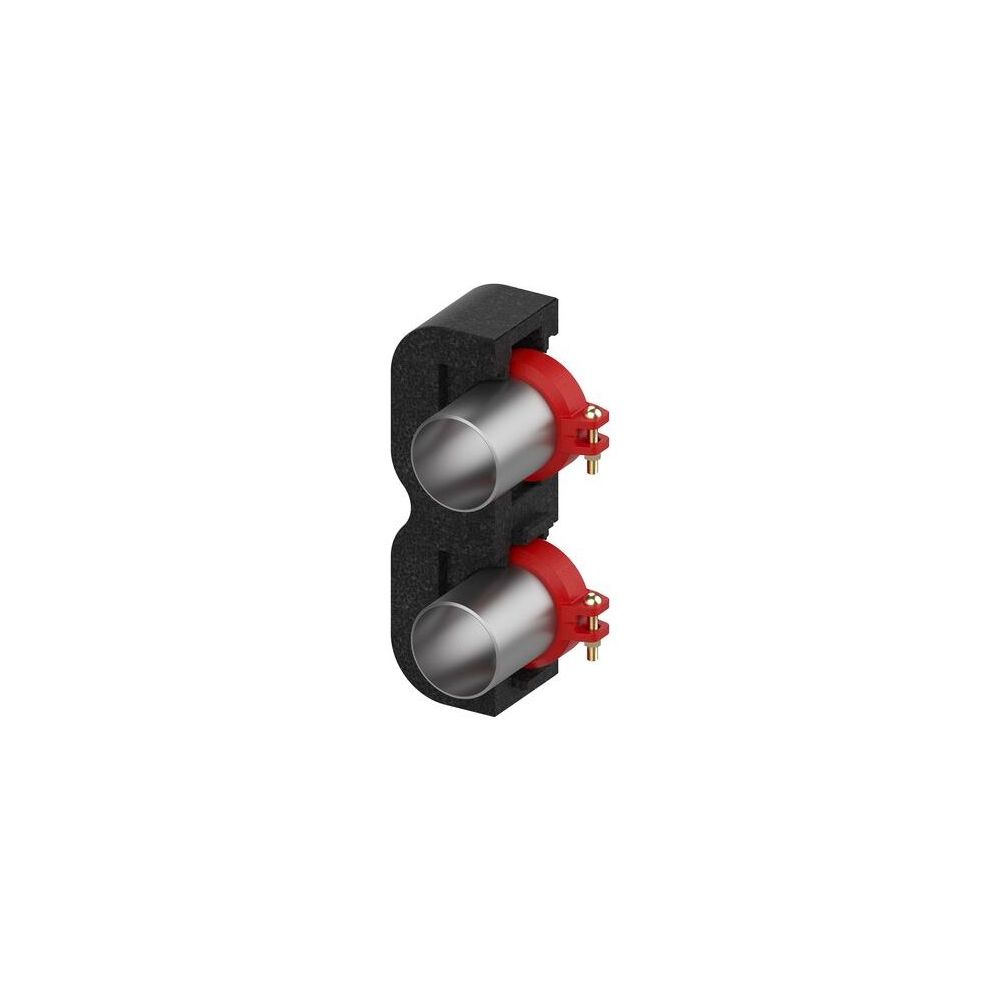

Flamco BigFixLock Schweißende mit Isolierung DN 150 / DN 150, 168,3 x 168,3, 1 Paar
Die Flamco BigFixLock Schweißenden mit Isolierung sind Übergangsverschraubungen für den externen Anschluss an Wärmeerzeuger. Dieses 2-teilige Victaulic-Schweißende-Paar ist für Nennweiten von DN 150 auf DN 150 ausgelegt und verfügt über Rohraußendurchmesser von 168,3 x 168,3. Die integrierte Isolierung und das Dichtungsmaterial unterstützen eine sichere und energieeffiziente Systemintegration.
Welche Anschlüsse werden verbunden?
Die Schweißenden sind für den Anschlussbereich DN 150 / DN 150 konzipiert. Der Schweißanschluss (Anschluss 2) ist als solcher ausgeführt, mit einem Rohraußendurchmesser von 168,3 auf beiden Seiten. Der Winkel des Bogens ist mit 0 angegeben, was eine gerade Ausführung bedeutet.
Wie ist die Verbindung ausgeführt?
Die Übergangsverschraubung ist system-extern zum Wärmeerzeuger Victaulic-Schweißende vorgesehen. Die Ausführung ist 2-teilig und nicht verschlossen. Werkstoffseitig bestehen die Anschlüsse aus Gusseisen (Anschluss 1) mit der Güte ASTM A536 65-45-12 und Stahl (Anschluss 2) mit der Güte St 37 (1.0254). Das Bauteil ist systemgebunden und nicht reduzierend.
Welche Rolle spielen Isolierung und Dichtungsmaterial?
Die Schweißenden werden mit Isolierung geliefert und verfügen über Dichtungsmaterial. Das Material der Dichtung ist Ethylen-Propylen-Dien-Kautschuk (EPDM), bekannt für seine Beständigkeit. Weitere Funktionen wie ein Entleerungsventil oder Entlüfter sind laut den Produktdaten nicht integriert.
Für welche Betriebsbedingungen ist das Bauteil ausgelegt?
Der maximale Arbeitsdruck bei 20 °C beträgt 10. Für den Dauerbetrieb ist eine Mediumtemperatur von 110 angegeben. Dies macht das Bauteil für den Einsatz in Heizungs- und Kesselraumumgebungen geeignet.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 150
- Nenndurchmesser Anschluss 2: DN 150
- Rohraußendurchmesser Anschluss 1: 168,3
- Rohraußendurchmesser Anschluss 2: 168,3
- Ausführung: 2-teilig
- Anschluss 2: Schweißanschluss
- Länge: 150
- Winkel des Bogens: 0
- Mit Dichtungsmaterial: ja
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Mediumtemperatur (Dauerbetrieb): 110
Das Flamco BigFixLock Schweißende mit Isolierung bietet eine robuste und zuverlässige Lösung für die Anbindung an Wärmeerzeuger. Mit Nennweiten von DN 150 und einem Rohraußendurchmesser von 168,3 ist es für anspruchsvolle Anwendungen konzipiert. Die Kombination aus Gusseisen und Stahl sowie die EPDM-Dichtung ermöglicht einen maximalen Arbeitsdruck von 10 bei 20 °C und eine Mediumtemperatur von 110 im Dauerbetrieb.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.873 |
| Hersteller | Flamco |
| Anschluss 2 | Schweißanschluss |
| Artikelnummer | FLAMCO-M66258.873 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715008725 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 14,45 kg |
| LPCB-Prüfung | nein |
| Länge | 150 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 150 |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Rohraußendurchmesser Anschluss 2 | 168,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
