Beschreibung

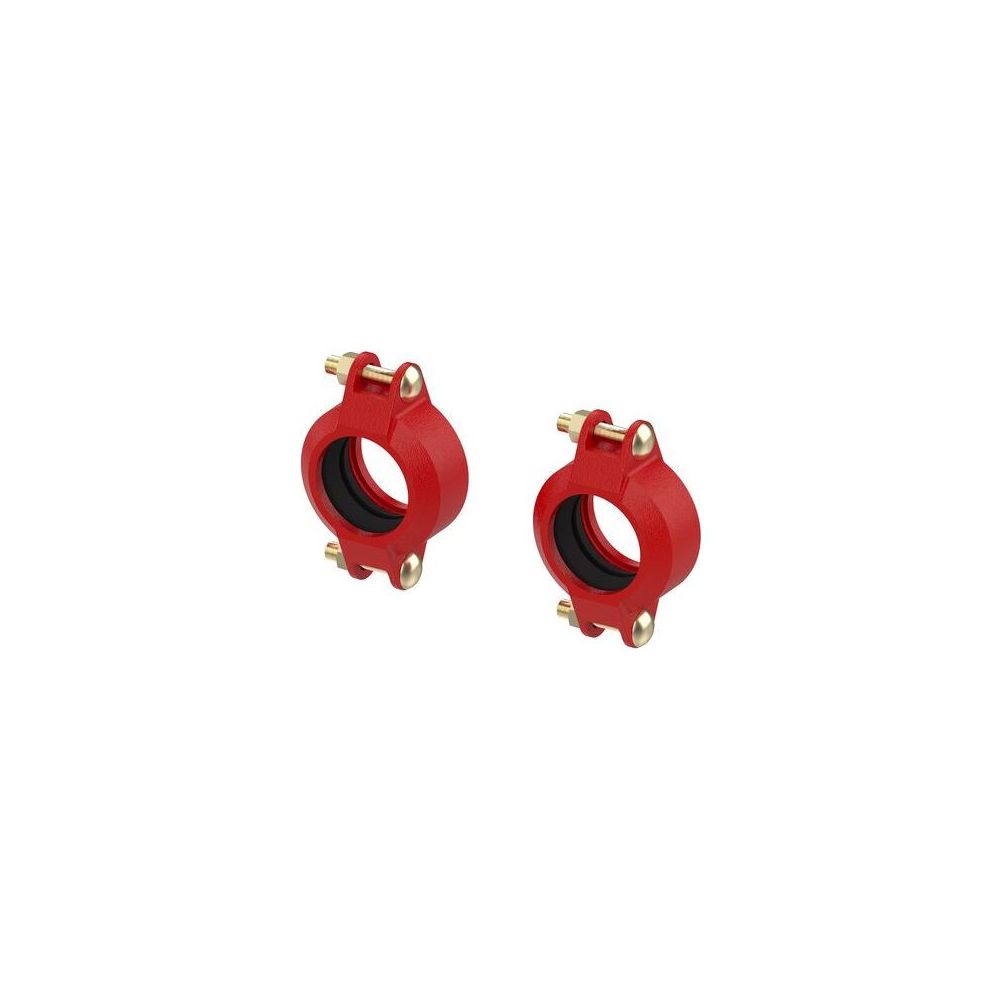

Flamco BigFixLock Kupplung DN 100 / DN 150, 114,3 x 168,4, 1 Paar
Die Flamco BigFixLock Kupplung der Serie BigFixLock ist eine 2-teilige Übergangsverschraubung, die speziell für systeminterne Verbindungen im Bereich der Kesselraumausrüstung und als Zubehör für Großverteiler entwickelt wurde. Sie ermöglicht den Übergang von DN 100 (Rohraußendurchmesser 114,3) auf DN 150 (Rohraußendurchmesser 168,3) und ist für Victaulic-Victaulic-Systeme geeignet. Die Kupplung ist reduzierend und mit einer EPDM-Dichtung ausgestattet.
Wofür wird die Flamco BigFixLock Kupplung eingesetzt?
Diese systemgebundene Kupplung dient als Übergangsverschraubung, um Komponenten wie Verteiler, Heizungswarte, Winkel oder Wärmeerzeuger miteinander zu verbinden. Sie ist für Victaulic-Victaulic-Anschlüsse konzipiert und ermöglicht eine sichere Verbindung zwischen Rohren mit unterschiedlichen Nenndurchmessern.
Welche technischen Eigenschaften bietet die Kupplung?
Die BigFixLock Kupplung ist 2-teilig ausgeführt und ermöglicht eine Reduzierung von DN 100 auf DN 150. Die Rohraußendurchmesser betragen 114,3 für Anschluss 1 und 168,3 für Anschluss 2. Als Dichtungsmaterial kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz. Die Anschlüsse bestehen aus Gusseisen der Güte ASTM A536 65-45-12. Die Kupplung ist FM- und UL-geprüft sowie LPCB-zertifiziert.
Für welche Betriebsbedingungen ist die Kupplung geeignet?
Die Flamco BigFixLock Kupplung ist für einen maximalen Arbeitsdruck von 28 bei 20 °C ausgelegt. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 betragen. Ihre robuste Konstruktion aus Gusseisen und die hochwertige EPDM-Dichtung tragen zur Langlebigkeit und Betriebssicherheit unter diesen Bedingungen bei.
Technische Daten
- Hersteller-Serie: BigFixLock
- Ausführung: 2-teilig
- Nenndurchmesser Anschluss 1: DN 100
- Nenndurchmesser Anschluss 2: DN 150
- Rohraußendurchmesser Anschluss 1: 114,3
- Rohraußendurchmesser Anschluss 2: 168,3
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 28
- Mediumtemperatur (Dauerbetrieb): 110
- Werkstoff des Anschlusses: Gusseisen
Die Flamco BigFixLock Kupplung bietet eine zuverlässige und systemgebundene Lösung für Übergänge in Heizungsanlagen. Mit ihrer 2-teiligen Gusseisen-Konstruktion und EPDM-Dichtung ermöglicht sie eine sichere Verbindung von DN 100 auf DN 150. Sie ist für einen maximalen Arbeitsdruck von 28 und Mediumtemperaturen bis 110 ausgelegt, was ihre Robustheit und Vielseitigkeit unterstreicht.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.831 |
| Hersteller | Flamco |
| Artikelnummer | FLAMCO-M66258.831 |
| Ausführung | 2-teilig |
| EAN-13 | 4016715008695 |
| Exzentrisch | nein |
| FM-Prüfung | ja |
| Gewicht | 15,38 kg |
| LPCB-Prüfung | ja |
| Länge | 52 |
| Länge Anschluss 1 | 52 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 28 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 150 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 114,3 |
| Rohraußendurchmesser Anschluss 2 | 168,3 |
| Systemgebunden | ja |
| UL-Prüfung | ja |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Gusseisen |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | ASTM A536 65-45-12 |
| Winkel des Bogens | 0 |
| Zugfest | nein |
