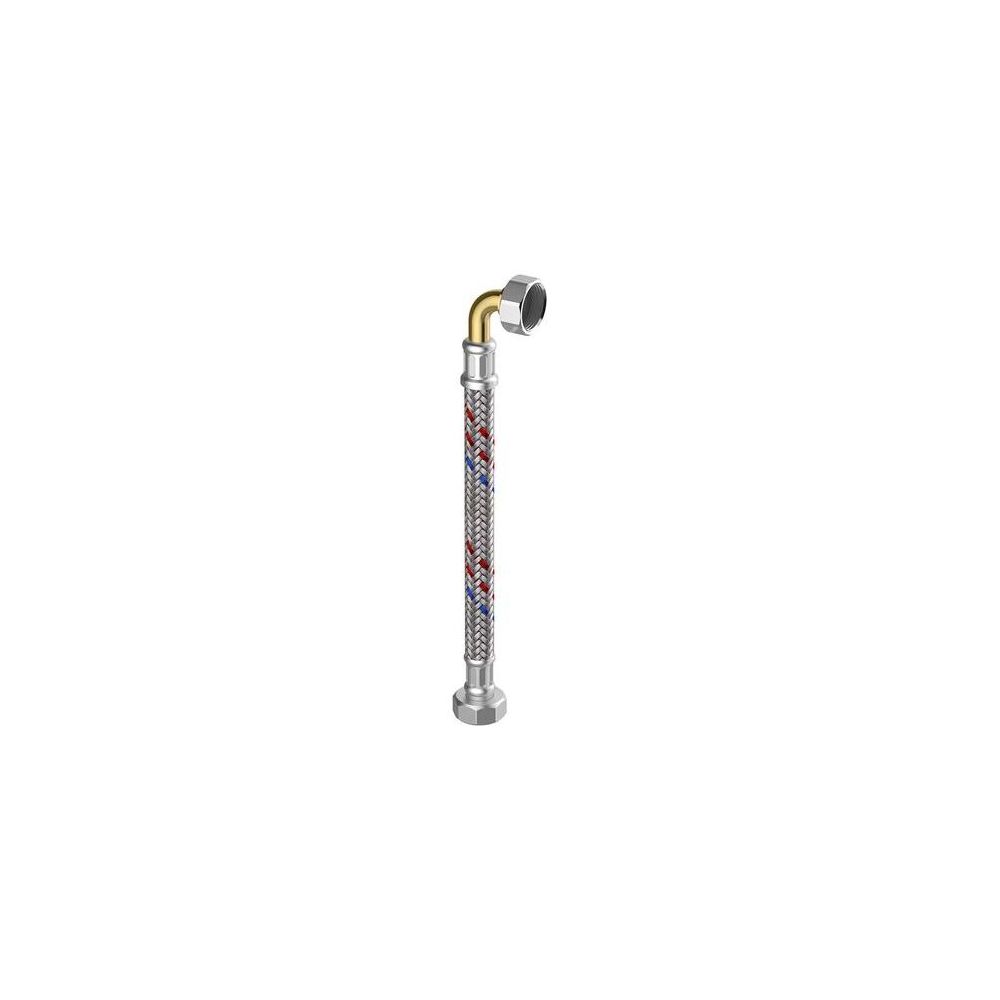

Flamco Meiflex Panzerschlauch Messinganschluss S/H/K 3/4" Innengewinde x 3/4"Bogen, 1000mm, Innendurchmesser 13mm

Der Flamco Meiflex Panzerschlauch aus der Serie Meiflex ist eine flexible Verbindungslösung mit Messinganschluss, konzipiert für den Einsatz in Sanitär-, Heizungs- und Klimaanlagen. Er verfügt über ein robustes Edelstahlgeflecht mit rot/rot/blauer Kennzeichnung und einen Innenschlauch aus bakteriell unbedenklichem Silikon. Mit einer Länge von 1000 mm und einem Innendurchmesser von 13 mm bietet er vielseitige Anschlussmöglichkeiten durch ein 3/4" Innengewinde und einen 3/4" Bogen. Der Panzerschlauch ist nach DVGW und TÜV geprüft und somit für den Trinkwasserbereich sowie für Heizungs- und Klimaanwendungen geeignet.

Welche Eigenschaften zeichnen den Flamco Meiflex Panzerschlauch aus?

Der Flamco Meiflex Panzerschlauch ist mit einer hochwertigen Edelstahlumflechtung ausgestattet, die für Stabilität und Langlebigkeit sorgt. Der Innenschlauch besteht aus bakteriell unbedenklichem Silikon, welches die Einhaltung der Trinkwasserverordnung sicherstellt. Eine rot/rot/blaue Kennzeichnung dient der einfachen Identifikation. Dieser Panzerschlauch ist vielseitig einsetzbar und eignet sich für Trinkwasser, Heizungswasser und gekühltes Wasser. Die Umflechtung ist verzinkt und der Schlauch ist mit Dichtungsmaterial ausgestattet.

Für welche Anwendungen ist der Panzerschlauch geeignet?

Der Meiflex Panzerschlauch ist speziell für den Trinkwasserbereich konzipiert und erfüllt die Anforderungen der DVGW-Prüfung (W270, KTW-A, W543 Gruppe I). Er ist für Sanitärinstallationen DVGW-geprüft und für den Einsatz in Heizungs- und Klimaanlagen TÜV-geprüft. Die Materialauswahl und Konstruktion ermöglichen einen sicheren und zuverlässigen Betrieb in diesen sensiblen Bereichen. Der Schlauch ist zudem für Warmwasser geeignet, jedoch nicht für Glykol, Ethanol oder Öl.

Welche Temperatur- und Druckbereiche deckt der Schlauch ab?

Für den Trinkwasserbereich ist der Meiflex Panzerschlauch für Temperaturen bis +90 °C vorgesehen. Für den Einsatz im Heizungsbereich sind bis 110 °C angegeben. Der Betriebsdruck liegt bei bis zu 10 bar. Der maximale Druck, dem der Schlauch standhält, beträgt 16 bar.

Wie sind die Anschlüsse ausgeführt und welche Maße sind relevant?

Der Anschluss 1 ist als 3/4" Innengewinde ausgeführt und abgewinkelt. Anschluss 2 ist ebenfalls mit einem 3/4" Innengewinde ausgeführt und gerade. Die Nenndurchmesser beider Anschlüsse betragen 3/4 Zoll (20). Der Schlauch hat eine Länge von 1000 mm und eine Arbeitslänge von 1000 mm. Der Innendurchmesser des Schlauches beträgt 13 mm. Ein Dichtkegel ist nicht vorhanden.

Welche Hinweise sind bei Montage und Fertigung zu beachten?

Für die Fertigung sind bedingte Fertigungstoleranzen von maximal +/- 2,5% angegeben. Die Montage- und Einbauhinweise sind gemäß aktueller technischer Informationsbroschüre zu beachten.

Technische Daten

• Länge: 1000 mm
• Innendurchmesser Schlauch: 13 mm
• Max. Druck: 16 bar
• Betriebsdruck: bis 10 bar
• Max. Mediumtemperatur (Dauerbetrieb): 110 °C
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Werkstoffgüte: Edelstahl 306L (1.4404)
• Werkstoff: rostfreier Stahl
• Mit Umflechtung: Ja
• DVGW-Siegel für Wasser: Ja

Der Flamco Meiflex Panzerschlauch bietet eine zuverlässige und flexible Verbindungslösung für anspruchsvolle Installationen in den Bereichen Sanitär, Heizung und Klima. Seine robuste Bauweise mit Edelstahlgeflecht und Silikon-Innenschlauch sowie die DVGW- und TÜV-Prüfungen stellen eine hohe Betriebssicherheit sicher. Mit einer Länge von 1000 mm, einem Innendurchmesser von 13 mm, einem maximalen Druck von 16 bar und einer maximalen Mediumtemperatur von 110 °C ist dieser Panzerschlauch eine langlebige Komponente.
