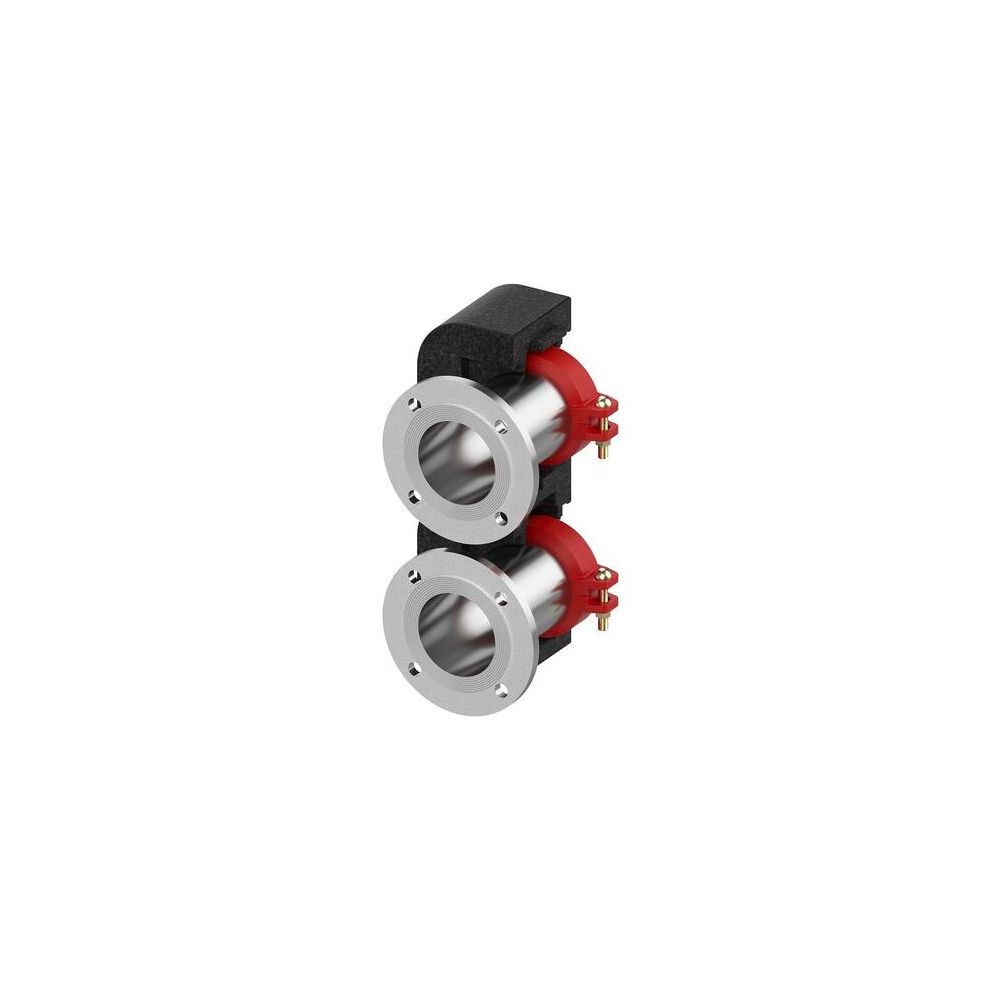

Flamco BigFixLock Flansch, Set mit Isolierung DN 150 (168,3) x DN 125, PN 6
Der Flamco BigFixLock Flansch ist ein Set mit Isolierung, das als Übergangsverschraubung für Wärmeerzeuger konzipiert ist. Dieses 2-teilige Set verbindet einen Nenndurchmesser von DN 150 (Rohraußendurchmesser 168,3) mit DN 125 und ist für eine Druckstufe von PN 6 ausgelegt. Es dient als systemexterne Verbindung, insbesondere für Victaulic-Flansche.
Wie ist der BigFixLock Flansch konstruiert?
Der Flamco BigFixLock Flansch ist eine 2-teilige Ausführung. Der Anschluss 1 besteht aus Gusseisen der Werkstoffgüte ASTM A536 65-45-12, während Anschluss 2 aus Stahl der Werkstoffgüte St 37 (1.0254) gefertigt ist. Das Set ist mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet, was eine dichte Verbindung ermöglicht. Es ist reduzierend ausgeführt und mit Isolierung versehen.
Welche technischen Spezifikationen bietet das Flansch-Set?
Dieses Flansch-Set ist für einen Rohraußendurchmesser von 168,3 am Anschluss 1 und einen Nenndurchmesser von DN 125 am Anschluss 2 ausgelegt. Die Druckstufe des Flansches beträgt PN 6. Der maximale Arbeitsdruck bei 20 °C liegt bei 6. Die Mediumtemperatur im Dauerbetrieb kann bis zu 110 °C betragen. Das System ist als systemgebunden klassifiziert und verfügt über einen Winkel des Bogens von 0.
Technische Daten
- Ausführung: 2-teilig
- Druckstufe Flansch (PN): PN 6
- Nenndurchmesser Anschluss 1: DN 150
- Rohraußendurchmesser Anschluss 1: 168,3
- Nenndurchmesser Anschluss 2: DN 125
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Reduzierend: ja
Das Flamco BigFixLock Flansch-Set bietet eine robuste und zuverlässige Lösung für Übergangsverschraubungen an Wärmeerzeugern. Mit seiner reduzierenden Ausführung von DN 150 (168,3) auf DN 125 und einer Druckstufe von PN 6 ist es für anspruchsvolle Anwendungen geeignet. Die hochwertige Materialauswahl aus Gusseisen und Stahl sowie die EPDM-Dichtung ermöglichen eine langlebige und dichte Installation, auch bei Mediumtemperaturen bis 110 °C.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.892 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66258.892 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008749 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 33,32 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 150 |
| Nenndurchmesser Anschluss 2 | DN 125 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 168,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
