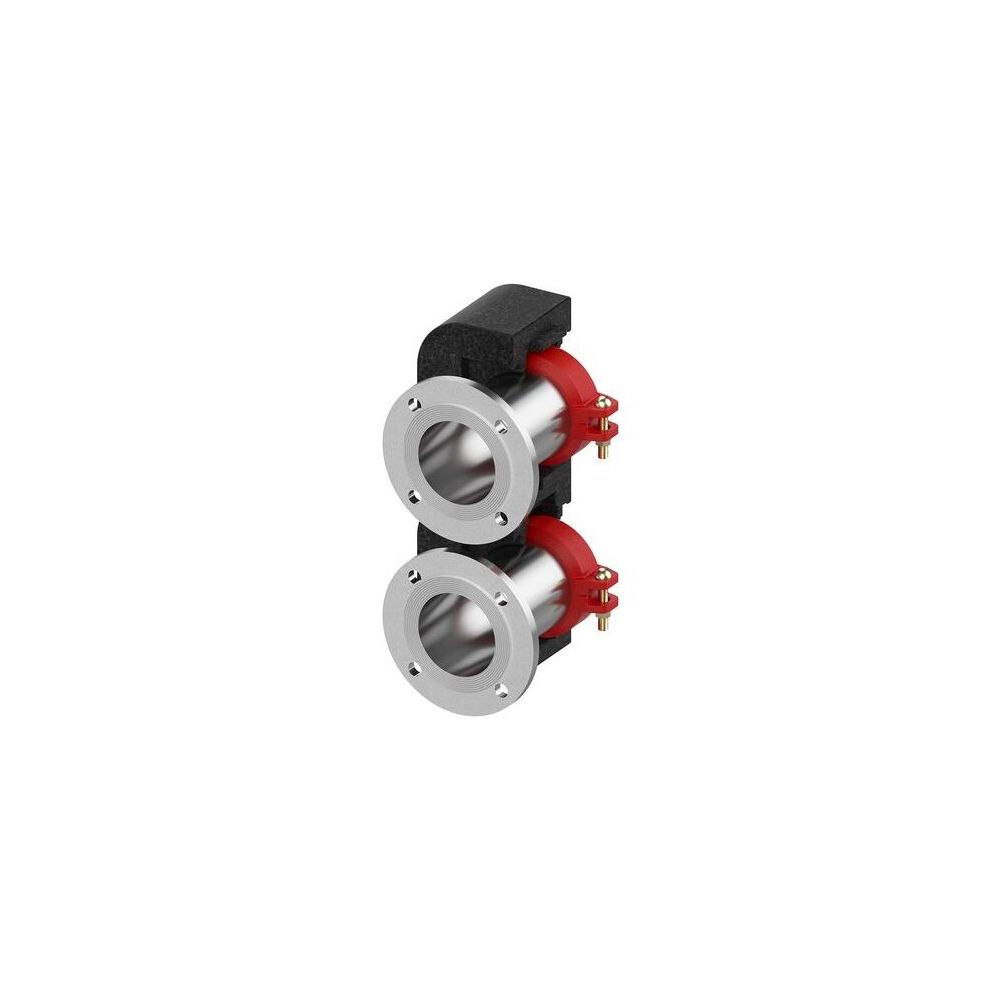

Flamco BigFixLock Flansch, Set mit Isolierung DN 100 (114,3) x DN 80, PN 6
Der Flamco BigFixLock Flansch als Set mit Isolierung ist eine 2-teilige Übergangsverschraubung für den systemexternen Anschluss an Wärmeerzeuger. Dieses reduzierende Flansch-Set ermöglicht die Verbindung von DN 100 (114,3 Rohraußendurchmesser) auf DN 80 und ist für eine Druckstufe von PN 6 ausgelegt. Es wird mit Dichtungsmaterial geliefert und ist ideal für Anwendungen in der Kesselraumausrüstung und als Zubehör für Großverteiler.
Welche Funktion erfüllt der BigFixLock Flansch?
Der Flamco BigFixLock Flansch dient als Übergangsverschraubung zum Wärmeerzeuger Victaulic-Flansch PN 6. Durch seine reduzierende Ausführung verbindet er den Nenndurchmesser Anschluss 1 DN 100 mit einem Rohraußendurchmesser von 114,3 mit dem Nenndurchmesser Anschluss 2 DN 80. Die Ausführung ist 2-teilig.
Welche Materialien und Dichtungen werden verwendet?
Der Anschluss 1 des Flansches besteht aus Gusseisen der Werkstoffgüte ASTM A536 65-45-12, während der Anschluss 2 aus Stahl der Werkstoffgüte St 37 (1.0254) gefertigt ist. Das Set enthält Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM), welches eine zuverlässige Abdichtung ermöglicht.
Für welche Betriebsbedingungen ist der Flansch ausgelegt?
Der Flansch ist für eine Druckstufe von PN 6 ausgelegt. Der maximale Arbeitsdruck beträgt 6 bei 20 °C. Im Dauerbetrieb ist eine Mediumtemperatur von bis zu 110 °C zulässig. Das System ist als systemgebunden gekennzeichnet und für den Einsatz mit Wärmeerzeugern vorgesehen.
Technische Daten
- Hersteller-Serie: BigFixLock
- Ausführung: 2-teilig
- Anschluss 2: Flansch
- Nenndurchmesser Anschluss 1: DN 100
- Rohraußendurchmesser Anschluss 1: 114,3
- Nenndurchmesser Anschluss 2: DN 80
- Druckstufe Flansch (PN): PN 6
- Max. Arbeitsdruck bei 20 °C: 6
- Mediumtemperatur (Dauerbetrieb): 110 °C
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Das Flamco BigFixLock Flansch-Set bietet eine zuverlässige und isolierte Lösung für Übergangsverschraubungen im Heizungssystem. Mit seiner reduzierenden Ausführung von DN 100 (114,3) auf DN 80 und einer Druckstufe PN 6 ist dieses 2-teilige Set ideal für den Anschluss an Wärmeerzeuger geeignet. Die Verwendung von Gusseisen und Stahl in Kombination mit einer EPDM-Dichtung ermöglicht eine dauerhafte Funktion bei Mediumtemperaturen bis 110 °C und einem maximalen Arbeitsdruck von 6.
Technische Daten
| Hersteller-Warengruppe | Kesselraumausrüstung |
| Hersteller-Serie | BigFixLock |
| Hersteller-Produktgruppe | Zubehör Großverteiler |
| Hersteller-Artikelnummer | M66258.694 |
| Hersteller | Flamco |
| Anschluss 2 | Flansch |
| Artikelnummer | FLAMCO-M66258.694 |
| Ausführung | 2-teilig |
| Druckstufe Flansch (PN) | PN 6 |
| EAN-13 | 4016715008671 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Gewicht | 15,09 kg |
| LPCB-Prüfung | nein |
| Länge | 142,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mediumtemperatur (Dauerbetrieb) | 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 100 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 114,3 |
| Systemgebunden | ja |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoffgüte Anschluss 2 | St 37 (1.0254) |
| Winkel des Bogens | 0 |
| Zugfest | nein |
