Beschreibung
Flamco MTK-IE Koax G 2"B Q3 2,5 Messpatrone Kaltwasser, Mehrstrahl-Trockenläufer
Die Flamco MTK-IE Koax G 2"B Q3 2,5 Messpatrone ist ein modularer Mehrstrahl-Trockenläufer, speziell konzipiert für Kaltwasser-Unterputzwasserzähler. Sie zeichnet sich durch ein 360 Grad drehbares 8-Rollenzählwerk aus und ist für einen Nenndurchfluss von 2,5 m³/h ausgelegt. Die Messpatrone ist für die Einbindung in Fernauslesesysteme vorbereitet und bietet eine zuverlässige Lösung für die präzise Erfassung des Kaltwasserverbrauchs.
Wie ist die Messpatrone MTK-IE aufgebaut und welche Funktionen bietet sie?
Die Messpatrone MTK-OZ ist als MODULAR IE für Unterputzwasserzähler in Mehrstrahlausführung konzipiert. Das System Modularis ermöglicht die Einbindung in beliebige Fernauslesesysteme; nachrüstbar sind ein S0-Impulsmodul, ein M-Bus Modul oder ein OMS-Funk Modul. Das 8-Rollenzählwerk ist um 360 Grad drehbar, was eine flexible Ablesung ermöglicht. Das Gehäuse besteht aus Pressmessing, und alle medienberührenden Kunststoffbauteile sind KTW / W270 geprüft, was die Eignung für Trinkwasser sicherstellt.
Für welche Einsatzbereiche und technischen Anforderungen ist die Messpatrone geeignet?
Diese Messpatrone ist speziell für kaltes Trinkwasser ausgelegt und eignet sich ideal für den Einsatz in Unterputzwasserzählern. Sie ist für eine zulässige Betriebstemperatur von 30 Grd. C und einen maximalen Betriebsüberdruck von 10 bar konzipiert. Mit einem Nenndurchfluss Q3 von 2,5 m³/h und einer metrologischen Klasse von R80H / R50V erfüllt sie die Anforderungen für präzise Messungen. Die Anzeige erfolgt analog, mit einem maximalen Anzeigewert von 99999,999 m³ und einem minimalen Anzeigewert von 0,05 l. Die Montage ist sowohl horizontal als auch vertikal (steigend) möglich. Der Anschluss erfolgt über G2B, bei einem Nenndurchmesser des Gehäuses von DN 50 und einer Druckstufe von PN 16.
Technische Daten
- Nenndurchfluss Q3: 2,5 m³/h
- Metrologische Klasse: R80H / R50V
- Anzeigewert max: 99999,999 m³
- Anzeigewert min: 0,05 l
- Anschluss: G2B
- Zulässiger Betriebsüberdruck PB: 10 bar
- Zulässige Betriebstemperatur TB: 30 Grd. C
- Nenndurchmesser Gehäuse: DN 50
- Druckstufe Artikel: PN 16
- Werkstoff Gehäuse: Messing
- Temperaturklasse: T30/90
Die Flamco MTK-IE Koax Messpatrone für Kaltwasser bietet eine zuverlässige und präzise Lösung für die Erfassung des Wasserverbrauchs in Unterputzwasserzählern. Mit ihrem modularen Aufbau und der Vorbereitung für Fernauslesesysteme ist sie zukunftssicher und flexibel einsetzbar. Die robuste Bauweise aus Pressmessing und die geprüften Kunststoffbauteile ermöglichen einen sicheren Betrieb bei einem Nenndurchfluss von 2,5 m³/h und einem Betriebsüberdruck von bis zu 10 bar.

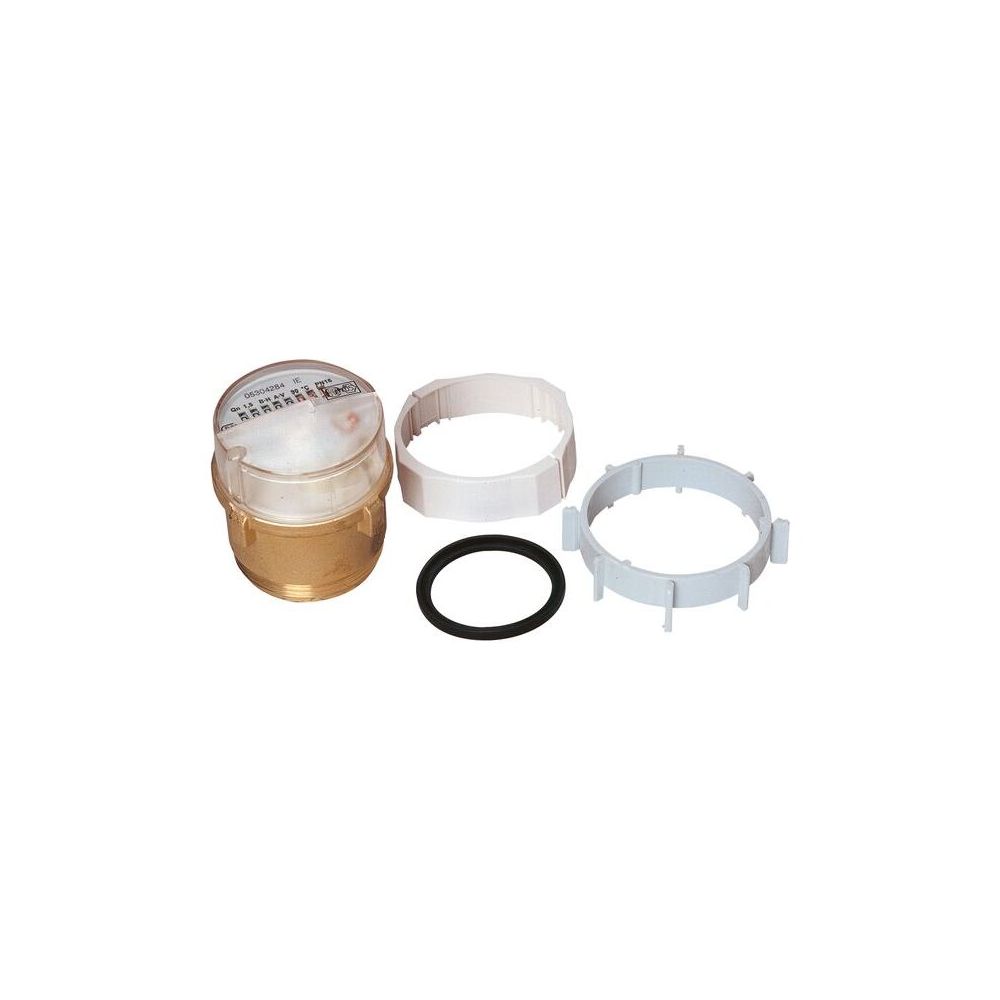

Lieferumfang
- 1x Flamco MTK-IE Koax G 2"B Q3 2,5 Messpatrone
- 1x Rosettenausgleichsring
- 1x Plombierring
Technische Daten
| Hersteller-Warengruppe | Wasserzähler |
| Hersteller-Produktgruppe | Naß-/Trockenstrahlläufer |
| Hersteller-Artikelnummer | M1274802B3 |
| Hersteller | Flamco |
| Anzeigeart | analog |
| Arbeitslänge | 60 |
| Art der vertikalen Befestigung | steigend |
| Art des Zählergehäuses | trocken |
| Artikelnummer | FLAMCO-M1274802B3 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4018919089487 |
| Eichgebühren | M1770014 |
| Geeignet für | kaltes Leitungswasser |
| Gewicht | 0,46 kg |
| Kommunikation | ohne |
| Kontinuierlicher Volumenstrom (Q3) | 2,5 |
| Mediumtemperatur (Dauerbetrieb) | 30 - 90 |
| Messmethode | Turbinenrad |
| Mit Absperrventil | nein |
| Mit Wasserzählerbügel | nein |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Nenndurchmesser alle Anschlüsse | 2 Zoll (50) |
| Nenndurchmesser Gehäuse | DN 50 |
| Rohraußendurchmesser alle Anschlüsse | 50 |
| Temperaturklasse | T30/90 |
| Verhältnis R (Q3/Q1) | 2,5 |
| Werkstoff des Gehäuses | Messing |
