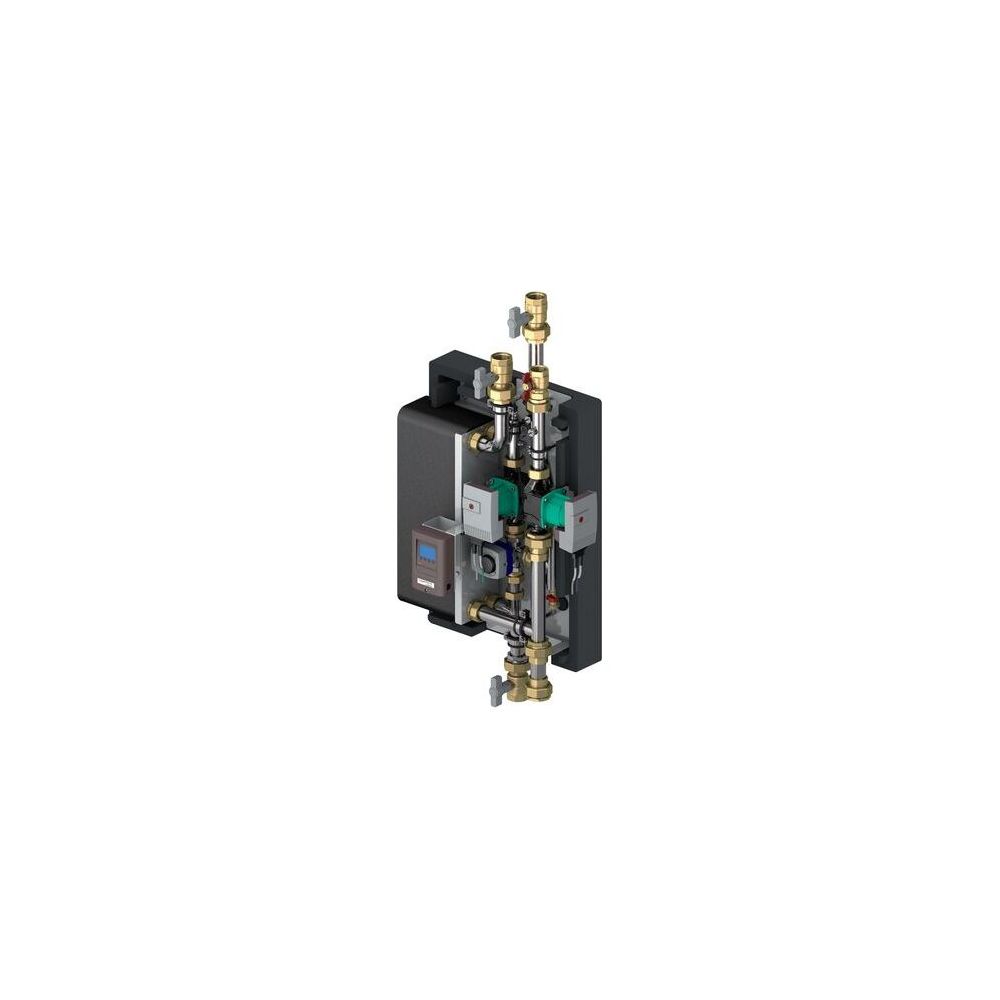

Flamco Logofresh XL-Line 120l mit Regelung mit Brauchwasserzirkulation, Hocheffizienzpumpe

Die Flamco Logofresh XL-Line 120l ist eine elektronisch geregelte Frischwasserstation, die für eine effiziente Warmwasserbereitung im Durchflussprinzip konzipiert wurde. Mit integrierter Brauchwasserzirkulation und einer Hocheffizienzpumpe bietet diese Station eine zuverlässige Anbindung an eine zentrale Wärmeversorgung. Die kompakte Bauform mit EPP-Vollisolierung ermöglicht eine platzsparende Wandmontage und sorgt für niedrige Rücklauftemperaturen.

Welche Funktionen bietet die Flamco Logofresh XL-Line 120l?

Die Frischwasserstation ermöglicht eine schnelle, elektronisch geregelte Warmwasserbereitung. Die bedarfsgesteuerte Modulation der HE-Heizungspumpe und die elektronisch geregelte Primärvormischung sorgen für eine stufenlose Leistungsadaption und Temperaturreduzierung im Wärmetauscher. Die Bedienung und Kontrolle erfolgen über ein Volltext-Display mit intuitiver, mehrsprachiger Menüführung. Ein Monochrom-Multifunktions-Grafik-LCD-Display mit Beleuchtung zeigt animierte Darstellungen der Anlagensysteme und Betriebszustände. Statistiken und Grafikauswertungen sind aus dem Datenspeicher abrufbar. Eine Batteriepufferung der Echtzeituhr (RTC) ist vorhanden. Die Warmwassertemperatur ist frei einstellbar. Eine einstellbare und zeitgesteuerte Zirkulationspumpenschaltung mit Temperaturüberwachung unterstützt eine DVGW-konforme Betriebsweise und erhöhten Komfort. Die Station verfügt über eine integrierte thermische Desinfektionsschaltung zum Legionellenschutz nach DVGW W551. Ein Inbetriebnahmeassistent, Funktionskontrolle und Fehlerspeicher sind ebenfalls integriert. Wählbare Funktionen umfassen eine Warmhaltefunktion des Wärmetauschers, eine Speichernachheizfunktion, einen Speicherdurchmischungsschutz und eine Störmeldeausgabe. Eine Option zur Kaskadierung von bis zu fünf Stationen mit integrierter Kaskadenrotation ist ebenfalls gegeben.

Wie ist die Flamco Logofresh XL-Line 120l aufgebaut und wie erfolgt die Installation?

Die Frischwasserstation ist in einer kompakten Bauform mit EPP-Vollisolierung zur Wandmontage ausgeführt. Der Aufbau ist komplett mechanisch spannungsfrei montiert und geprüft. Für eine vereinfachte Anschlussweise sind die warmen Anschlüsse oben und die kalten Anschlüsse unten angeordnet. Die Station ist vorverdrahtet und dichtheitsgeprüft, was eine einfache Installation ermöglicht. Eine senkrechte Montage an tragfähigen Wänden ist vorgesehen. Alle verbauten Komponenten sind leicht zugänglich. Ein elektronischer Regler sorgt für eine konstante Temperaturregelung und Funktionsschaltung. Der Edelstahl-Plattenwärmetauscher ist kupfergelötet und vertikal ausgerichtet. Eine heizungsseitige WILO PWM-gesteuerte HE-Umwälzpumpe ist integriert, ebenso interne PT-1000 Temperaturfühler, eine Entlüftung auf der Heizungsseite, Rückflussverhinderer und Absperrhähne (ausgenommen Kaltwasserzulauf). Die Rohrleitungen bestehen aus Edelstahl-Festrohr. Ein robuster Trinkkaltwasser-Strömungssensor mit niedriger Anlaufschwelle ist verbaut. Das Zirkulationsmodul, bestehend aus einer WILO HE-Pumpe sowie Armatur- und Rohrkomponenten, ist in der Station vormontiert und angeschlossen.

Welche Leistungsdaten zeichnen die Flamco Logofresh XL-Line 120l aus?

Die Flamco Logofresh XL-Line 120l bietet einen breiten Leistungsbereich. Bei einer Spreizung von 40 Kelvin erreicht sie bis zu 83 Liter pro Minute (231 kW) bei einer Vorlauftemperatur von 55 °C, und bis zu 125 Liter pro Minute (346 kW) bei Vorlauftemperaturen von 65 °C, 75 °C oder 85 °C. Bei einer Spreizung von 50 Kelvin sind es bis zu 79 Liter pro Minute (273 kW) bei 65 °C Vorlauftemperatur, bis zu 120 Liter pro Minute (415 kW) bei 75 °C Vorlauftemperatur und bis zu 125 Liter pro Minute (432 kW) bei 85 °C Vorlauftemperatur. Die maximale Temperaturbelastung beträgt 90 °C. Die Spannungsversorgung erfolgt über 230V / 50Hz. Der maximale Betriebsdruck für die Heizung liegt bei 6 bar und für den Sanitärbereich bei 10 bar. Eine Restförderhöhe von mindestens 0,15 bar ist gegeben.

Technische Daten

• Höhe: 1.137 mm
• Breite: 600 mm
• Tiefe: 340 mm
• Anschlüsse Heizung, Warmwasser und Kaltwasser: 1 1/2 Zoll
• Anschluss Trinkwasserzirkulation: 1 1/4 Zoll
• Max. Temperaturbelastung: 90 °C
• Spannungsversorgung: 230V / 50Hz
• Max. Betriebsdruck (Heizung): 6 bar
• Max. Betriebsdruck (Sanitär): 10 bar
• Material Wärmetauscher: rostfreier Stahl

Die Flamco Logofresh XL-Line 120l Frischwasserstation bietet eine effiziente und komfortable Warmwasserbereitung im Durchflussprinzip. Mit ihrer elektronischen Regelung, integrierter Brauchwasserzirkulation und Hocheffizienzpumpe ermöglicht sie eine zuverlässige Anbindung an zentrale Wärmeversorgungen. Die kompakte Bauweise mit Maßen von 1.137 mm Höhe, 600 mm Breite und 340 mm Tiefe erlaubt eine flexible Installation. Sie erreicht Warmwasserleistungen von bis zu 125 Litern pro Minute und arbeitet bei einer maximalen Temperaturbelastung von 90 °C sowie Betriebdrücken von 6 bar (Heizung) und 10 bar (Sanitär).

Lieferumfang

• 1x Flamco Logofresh XL-Line 120l Frischwasserstation
• 1x NTC-Temperaturfühler
