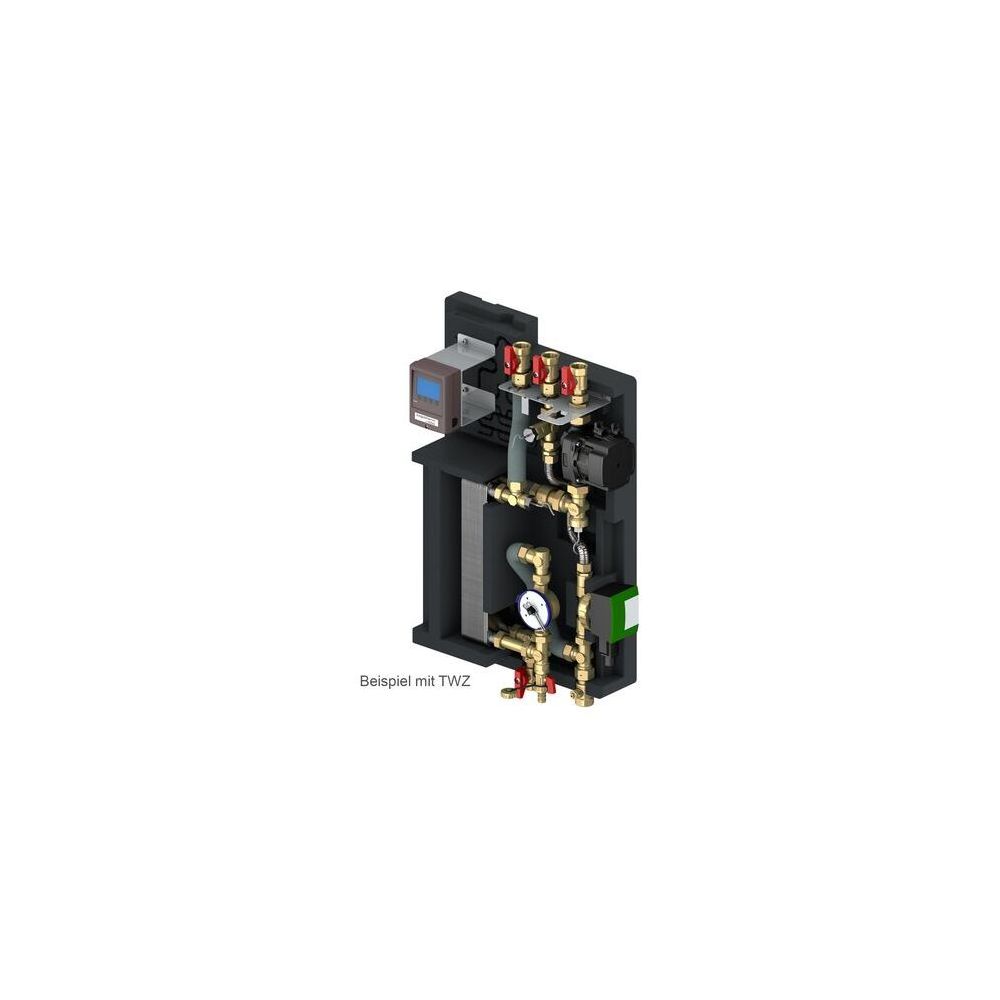

Flamco Logofresh S-line DN 20 mit Regelung ohne Brauchwasserzirkulation
Die Flamco Logofresh S-line DN 20 mit Regelung ist eine elektronisch geregelte Frischwasserstation, die eine schnelle Warmwasserbereitung im Durchflussprinzip ermöglicht. Konzipiert für die Wandmontage, zeichnet sich diese kompakte Einheit durch eine EPP-Vollisolierung und die Anbindung an eine zentrale Wärmeversorgung aus, wobei sie ohne Brauchwasserzirkulation arbeitet.
Wie funktioniert die Warmwasserbereitung und welche Effizienz bietet sie?
Die Logofresh S-line DN 20 bereitet Warmwasser schnell und elektronisch geregelt im Durchflussprinzip. Die Anbindung an eine zentrale Wärmeversorgung erfolgt über die bedarfsgesteuerte Modulation der HE-Heizungspumpe, was eine effiziente Nutzung der Wärmeenergie sicherstellt und zur Erreichung niedriger Rücklauftemperaturen beiträgt. Ein vertikal ausgerichteter Edelstahl-Plattenwärmetauscher, kupfergelötet, ist integriert. Die Station ist für Heizungsanwendungen geeignet und kann mit Wärmepumpen, Solarheizungen und Blockheizungen kombiniert werden.
Welche Funktionen bietet die Steuerung und Bedienung?
Die Bedienung und Kontrolle der Frischwasserstation erfolgt über ein beleuchtetes Monochrom-Multifunktions-Grafik-LCD-Display mit Volltextanzeige. Eine intuitive und mehrsprachige Menüführung ist in Deutsch, Englisch, Spanisch, Französisch, Niederländisch, Italienisch, Tschechisch, Polnisch und Russisch verfügbar. Das Display zeigt animierte Darstellungen der Anlagensysteme und Betriebszustände. Statistiken und Grafikauswertungen können aus dem Datenspeicher abgerufen werden. Eine Batteriepufferung für die Echtzeituhr (RTC) ist vorhanden, und die Warmwassertemperatur ist frei einstellbar. Ein Inbetriebnahmeassistent, eine Funktionskontrolle und ein Fehlerspeicher unterstützen den Betrieb.
Wie ist die Frischwasserstation aufgebaut und welche Komponenten sind verbaut?
Die Frischwasserstation ist in kompakter Bauform mit einer EPP-Vollisolierung ausgeführt und für die senkrechte Wandmontage an tragfähigen Wänden vorgesehen. Sie ist komplett mechanisch spannungsfrei montiert, vorverdrahtet und dichtheitsgeprüft. Für eine vereinfachte Anschlussweise sind die warmen Anschlüsse oben und die kalten Anschlüsse unten angeordnet. Ein elektronischer Regler sorgt für konstante Temperaturregelung und Funktionsschaltung. Die heizungsseitige HE-Umwälzpumpe (UPM3 HYBRID 15-70) ist PWM-gesteuert. Interne PT-1000 Temperaturfühler, eine Entlüftung auf der Heizungsseite, Rückflussverhinderer und Absperrhähne (ausgenommen Kaltwasser-Zulauf) sind integriert. Zusätzlich isolierte Rohrleitungen und ein robuster Trinkkaltwasser-Strömungssensor mit niedriger Anlaufschwelle sind verbaut. Das Gehäuse besteht aus EPP-Vollisolierung in Schwarz. Eine optionale Speichermontage ist mittels optionaler Isolierkeile möglich.
Technische Daten
- Höhe: 660 mm
- Breite: 455 mm
- Tiefe: 215 mm
- Anschlüsse: 3/4 Zoll
- Maximale Temperaturbelastung: 110 °C
- Spannungsversorgung: 230V / 50Hz
- Maximaler Betriebsdruck (Heizung): 6 bar
- Maximaler Betriebsdruck (Sanitär): 10 bar
- Material Wärmetauscher: rostfreier Stahl
- TWK Leistungsbereich (Spreizung 35K): bis 44 l/min (107 kW) bei VL-Temp. 85 °C
Die Flamco Logofresh S-line DN 20 Frischwasserstation bietet eine effiziente und zuverlässige Warmwasserbereitung im Durchflussprinzip. Mit ihrer kompakten Bauweise, der EPP-Vollisolierung und der elektronischen Regelung ist sie eine leistungsstarke Lösung für die Anbindung an eine zentrale Wärmeversorgung. Die Station erreicht hohe Durchflussraten von bis zu 44 l/min bei 107 kW Leistung und ist dabei benutzerfreundlich durch ihr mehrsprachiges Display und den Inbetriebnahmeassistenten.
Technische Daten
| Hersteller-Warengruppe | Frischwasserstationen |
| Hersteller-Serie | LogoFresh |
| Hersteller-Produktgruppe | Logofresh elektronisch |
| Hersteller-Artikelnummer | M10270.62 |
| Hersteller | Flamco |
| Artikelnummer | FLAMCO-M10270.62 |
| Bauhöhe | 455 |
| Baulänge | 665 |
| Bautiefe | 215 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4016715064318 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | nein |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 13,6 kg |
| Material Wärmetauscher | rostfreier Stahl |
| Mit Isolierung | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Wärmeübertrager | ja |
| Primäre Drückdifferenz | 0 - 1000 |
| Primäre Vorlauftemperatur | 65 - 110 |
| Typenzulassung nach BBR/EKS | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
