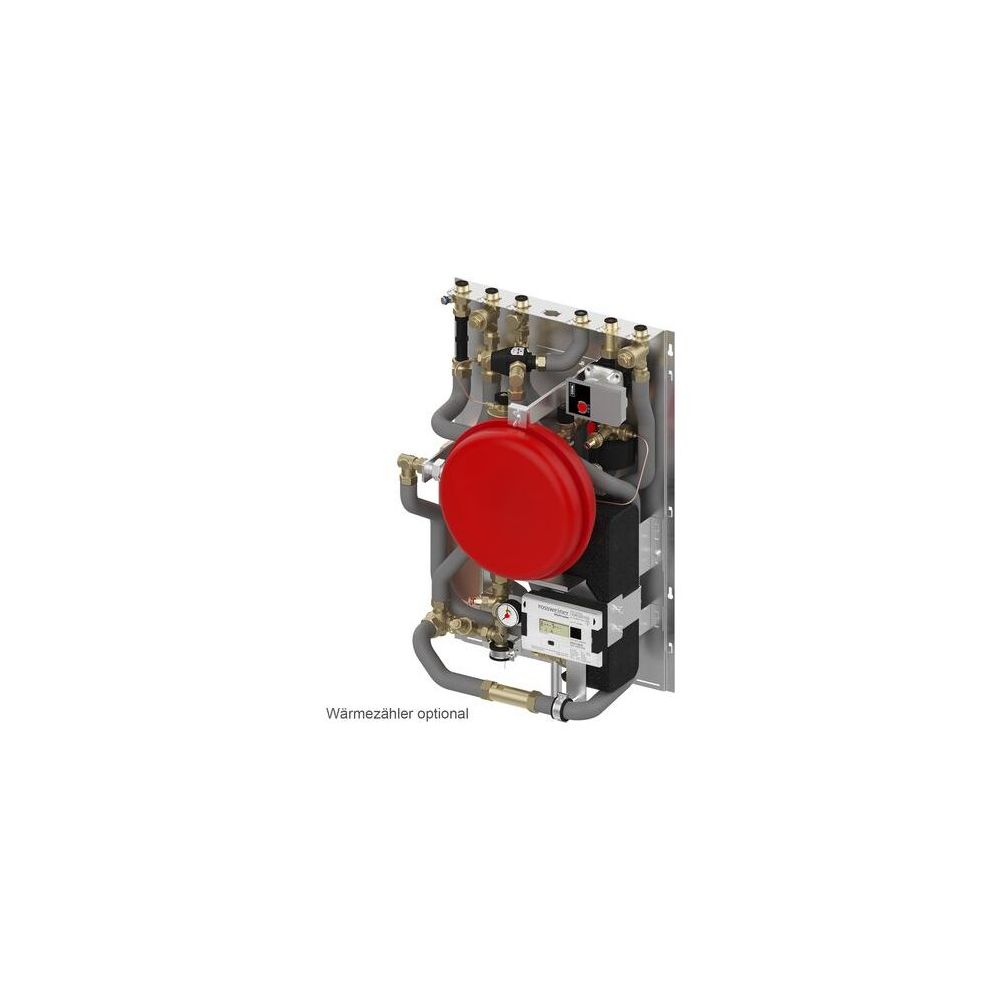

![Flamco Logotwin H, mit Haube Anschlüsse oben Heizleistung 10kW, 15l/min, 2 Platt... FLAMCO-M10920.26OHT80 4016715064554 (Abb. 1)](https://assets.heizung-billiger.de/images/flamco/large_default/large_default-mbb_d_201805_10920-26_oht_80.jpg)
Die Produktabbildung kann u.a. farblich vom realen Produkt abweichen.
Bild öffnenFlamco Logotwin H, mit Haube Anschlüsse oben Heizleistung 10kW, 15l/min, 2 Plattenwärmetauscher, Trinkwassermischer 35-61l
Verpackungseinheit: 1,00 Stück
Flamco Logotwin H, mit Haube Anschlüsse oben Heizleistung 10kW, 15l/min, 2 Plattenwärmetauscher, Trinkwassermischer 35-61l
Indirekte Wohnungs- oder Hausanschluss- Station mit Aufputzgehäuse, 2 kupfergelötetem Edelstahlplattenwärmetauschern als vollständige Trennung zwischen Primär- und Sekundärseite. Hydraulisch geregelte indirekte Übergabestation zur Versorgung einzelner Wohnungen oder Häuser mit Trinkwasser- warm sowie Heizwärme, wobei die primäre Wärmeenergie durch eine zentrale Wärme- versorgung bereitgestellt wird. Funktionen: Allg. hydraulische Trennung der Primär- und Sekundärseite durch eingesetzte Edelstahlplattenwärmetauscher für die TWW-Bereitung und Heizungsversorgung - hydraulisch geregelte Warmwasserbereitung im Durchflussprinzip mit adaptiver Vorrangschaltung der Warmwasserbereitung - indirekte Versorgung der ungemischten Raumheizung - Erreichung allg. niedriger Rücklauftemperaturen bei max. Warmwasserbereitung sowie durch die Rücklauftemperaturbegrenzung während der Versorgung der Raumheizung - autom. hydraulischer Stationsabgleich komplett mechanisch spannungsfrei vormontiert auf einer Grundplatte, für den Einsatz im Alt-, Neubau sowie intern elektrisch vorverdrahtet Station bestehend aus: - differenzdruck gesteuerter proportionalmengen (PM)-Regler mit einer Warmwasser-Vorrangschaltung, Anti-Kalkbeschichtung, Keramiklager und DVGW Zulassung - thermostatischer Warmwassertemperaturausregelung (einstellbar) inkl. Verbrühungsschutz - kupfergel. ES-Plattenwärmetauscher tauscher für die Warmwasserbereitung - kupfergel. ES-Plattenwärmetauscher für die Versorgung des Sekundärkreises - Differenzdruckregler im primären Heizwasserzulauf für autom. Stations- abgleich im Primärkreis im Betrieb - Regulierventil für den gesamten Volumenstrom des Wohnungsheizkreis (Zonenventil) mit vormontiertem elektro- thermostatischem Stellantrieb (für z. B. Anschluss an Wohnraumregelung) - Schnellentlüftung und Entleerungsmöglichkeit des primären Heiz. Zulauf - Befüllungsanschlüsse des sekundären Heizkreises - Passstück für Wärmemengenzählereinbau (110mm x 3/4 Zoll AG) und Aufnahme für einen direkt getauchten Fühler - Schmutzfänger mit Edelstahlsieb (inkl. Entleerungsfunktion) im primären Vorlauf und sekundärem Rücklauf zum Schutz der Station - Passstück für den Einsatz eines Ventils zum Schließen des Primärkreises (extern angesteuert) - Warmhaltefunktion des primären Heizwasserzulaufes über eine justier- bare Zirkulationsbrücke 35-65 Grad C - einstellbare Rücklauftemperatur- begrenzung von Heizungsseite vorjustiert auf 40 Grad C (montiert prim. Rücklauf) - Rohrleitungen aus Edelstahl, isoliert - Druckmessnippel zur Volumenstrom- messung innerhalb der Station - lackierte Stahl Designverkleidung als Aufputzausführung mit Sichtfenster Komponenten des Sekundärkreises: - Ausdehungsgefäss (8l), Manometer, Heizungszirkulationspumpe (HE-Pumpe) und Überdruckventil (3bar Voreinst. ) - Überdruckleitung aus Station geführt Technische Daten: Höhe/Breite/Tiefe: 800/500/350 mm Anschlüsse 3/4 AG Anschlüsse oben an der Station Spannungsversorgung: 230V / 50Hz Max. Vorlauftemperatur: 95 Grad Min. Vorlauftemperatur: Zapftemp. + 15K Max. Betriebsdruck (Heizung prim. ) 10bar Max. Betriebsdruck (Sanitär): 6bar Min. Betriebsdruck (Sanitär): 1,5 bar Max. Betriebsdruck (Heizung sek. ): 3bar Max. Diff. druck (Heizung prim. ): 1,5bar TWW Leistung 35 KW (12l/min. , 50 Grad) bei 70 Grad HZ-VL und TW-Erwärmung 40K Heizleistung 10kW bei Spreizung von 20K Artikelnr. : 10920. 26 OHT 80
Siehe Montageanleitung für detaillierte Anweisungen.
Weiterlesen
Technische Daten
