Beschreibung

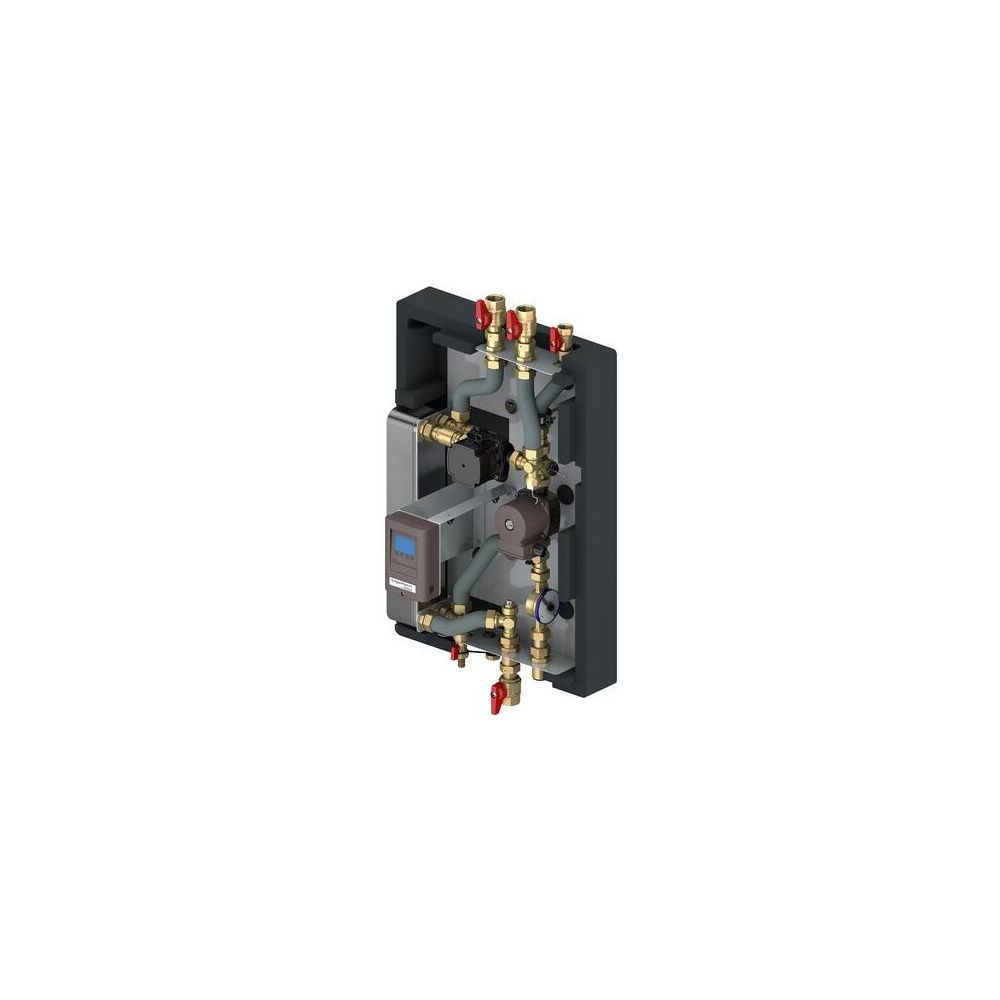

Flamco Logofresh M-Line DN 25 mit Regelung mit Brauchwasserzirkulation
Die Flamco Logofresh M-Line DN 25 mit Regelung und Brauchwasserzirkulation ist eine elektronisch geregelte Frischwasserstation in kompakter Bauform mit EPP-Vollisolierung zur Wandmontage. Sie ermöglicht eine schnelle und bedarfsgerechte Warmwasserbereitung im Durchflussprinzip durch Anbindung an eine zentrale Wärmeversorgung. Die integrierte Brauchwasserzirkulation sorgt für erhöhten Komfort und eine DVGW-konforme Betriebsweise, ergänzt durch eine thermische Desinfektionsschaltung zum Legionellenschutz.
Wie funktioniert die Warmwasserbereitung und Regelung?
Die Flamco Logofresh M-Line DN 25 ermöglicht eine schnelle, elektronisch geregelte Warmwasserbereitung im Durchflussprinzip. Die Anbindung an eine zentrale Wärmeversorgung erfolgt über die bedarfsgesteuerte Modulation der HE-Heizungspumpe, die sich an der Zapfleistung orientiert. Ein elektronischer Regler sorgt für eine konstante Temperaturregelung und vielfältige Funktionsschaltungen. Die Station ist darauf ausgelegt, niedrige Rücklauftemperaturen zu erreichen, was zur Systemeffizienz beiträgt.
Welche Bedien- und Überwachungsfunktionen sind integriert?
Die Bedienung und Kontrolle der Frischwasserstation erfolgen über ein Volltext-Display mit intuitiver, mehrsprachiger Menüführung. Ein beleuchtetes Monochrom-Multifunktions-Grafik-LCD-Display visualisiert animierte Darstellungen von Anlagensystemen und Betriebszuständen. Zu den Funktionen gehören eine frei einstellbare Warmwassertemperatur, eine zeitgesteuerte Zirkulationspumpenschaltung mit Temperaturüberwachung sowie eine integrierte thermische Desinfektionsschaltung nach DVGW W551. Ein Inbetriebnahmeassistent, Funktionskontrolle und Fehlerspeicher sind ebenfalls vorhanden. Wählbare Funktionen umfassen eine Warmhaltefunktion des Wärmetauschers, Speichernachheizfunktion, Speicherdurchmischungsschutz und Störmeldeausgabe. Eine Batteriepufferung der Echtzeituhr (RTC) ist ebenfalls integriert.
Wie ist die Logofresh M-Line DN 25 konstruiert?
Die Flamco Logofresh M-Line DN 25 ist komplett mechanisch spannungsfrei montiert und geprüft. Sie ist in einer kompakten Bauform mit EPP-Vollisolierung für die Wandmontage ausgeführt. Für eine vereinfachte Anschlussweise sind die warmen Anschlüsse oben (Trinkwarmwasser, Primär Vorlauf und Trinkwasserzirkulation) und die kalten Anschlüsse unten (Primär Rücklauf, Trinkkaltwasser) angeordnet. Die Station ist vorverdrahtet und dichtheitsgeprüft, mit einfacher Zugänglichkeit zu allen verbauten Komponenten. Ein Edelstahl-Plattenwärmetauscher (Kupfer gelötet) ist vertikal ausgerichtet.
Welche hydraulischen Komponenten sind verbaut?
Die Frischwasserstation verfügt über eine heizungsseitige HE-Umwälzpumpe (UPM3 HYBRID 15-70), die PWM-gesteuert ist. Interne PT-1000 Temperaturfühler, eine Entlüftung auf der Heizungsseite, Rückflussverhinderer und Absperrhähne (ausgenommen Kaltwasserzulauf) sind integriert. Zusätzlich sind isolierte Rohrleitungen und ein robuster Trinkkaltwasser-Strömungssensor mit niedriger Anlaufschwelle verbaut. Das Zirkulationsmodul mit einer GRUNDFOSS UP 15-30 Zirkulationspumpe ist in der Station vormontiert und angeschlossen. Die Option zur Kaskadierung von bis zu fünf Stationen mit Master- und Slave-Funktionen sowie Kaskadenrotation ist integriert.
Technische Daten
- Höhe: 890 mm
- Breite: 500 mm
- Tiefe: 340 mm
- Anschlüsse: 1 Zoll
- Max. Temperaturbelastung: 110 °C
- Spannungsversorgung: 230V / 50Hz
- Max. Betriebsdruck (Heizung): 6 bar
- Max. Betriebsdruck (Sanitär): 10 bar
- Werkstoff Lotmaterial Wärmetauscher: Kupfer gelötet
- Material Wärmetauscher: Rostfreier Stahl
Die Flamco Logofresh M-Line DN 25 bietet eine zuverlässige und effiziente Lösung für die Warmwasserbereitung in verschiedenen Anwendungen. Mit ihrer elektronischen Regelung, der integrierten Brauchwasserzirkulation und der kompakten Bauweise stellt sie eine leistungsstarke Frischwasserstation dar. Die Station erreicht bei einer Vorlauftemperatur von 85 °C und einer Spreizung von 35 K eine Leistung von bis zu 140 kW bei 58 l/min, was eine hohe Warmwasserverfügbarkeit sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Frischwasserstationen |
| Hersteller-Serie | LogoFresh |
| Hersteller-Produktgruppe | Logofresh elektronisch |
| Hersteller-Artikelnummer | M10270.53 |
| Hersteller | Flamco |
| Artikelnummer | FLAMCO-M10270.53 |
| Bauhöhe | 500 |
| Baulänge | 895 |
| Bautiefe | 340 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4016715064349 |
| Geeignet für Blockheizung | ja |
| Geeignet für Fernwärme | nein |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | ja |
| Geeignet für warmes Trinkwasser | nein |
| Geeignet für Wärmepumpe | ja |
| Gewicht | 21 kg |
| Material Wärmetauscher | rostfreier Stahl |
| Mit Isolierung | nein |
| Mit Passstück für Wärmezähler | ja |
| Mit Wärmeübertrager | ja |
| Primäre Drückdifferenz | 0 - 1000 |
| Primäre Vorlauftemperatur | 65 - 110 |
| Typenzulassung nach BBR/EKS | nein |
| Werkstoff Lotmaterial Wärmetauscher | kupfergelötet |
