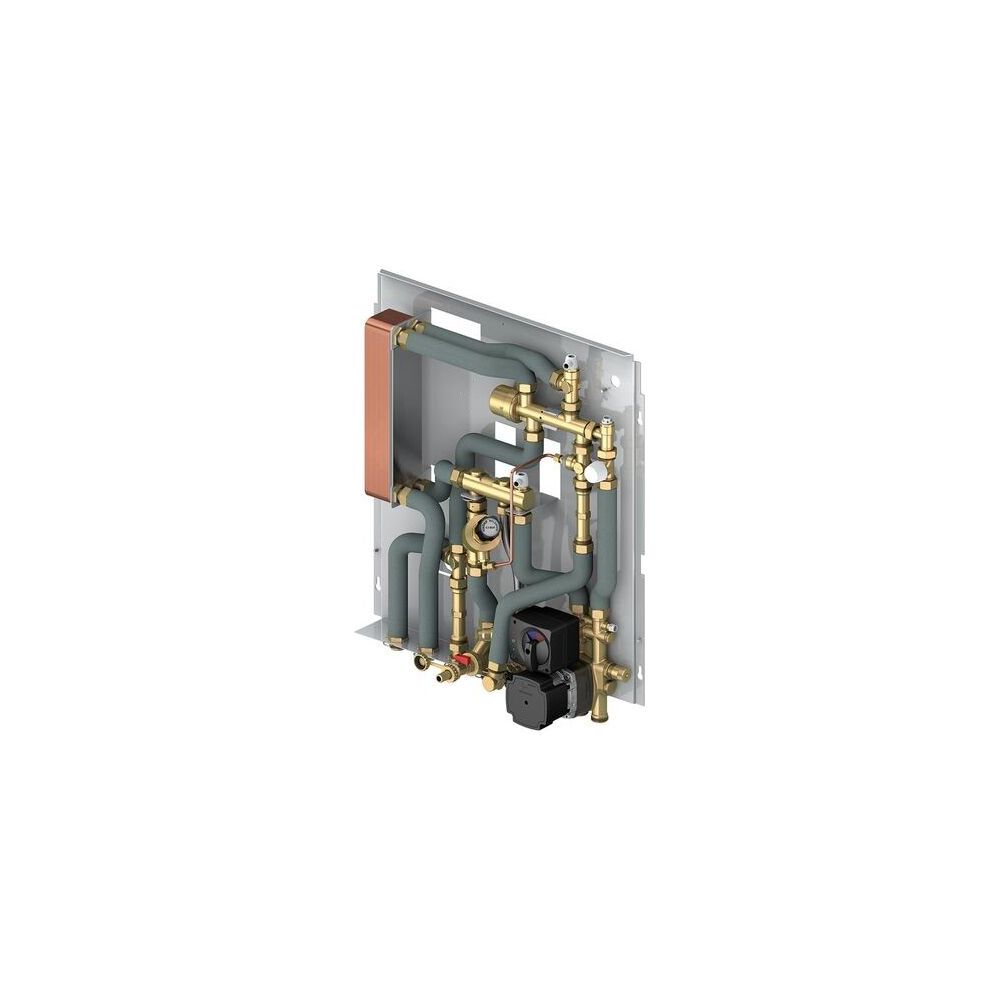

Flamco Logocomfort 600 Plus 35Kw, 12l, für M2, M4, M5, M12he und M26

Die Flamco Logocomfort 600 Plus ist eine mechanische Komplettstation aus der Serie LogoComfort, konzipiert für die dezentrale Warmwasserbereitung im Durchflussprinzip und die Heizungsversorgung. Mit einer Leistung von 35 kW und einer Warmwasser-Auslaufmenge von 12 Litern pro Minute ist sie ideal für den Einsatz in Alt- und Neubauten. Die Station ist spannungsfrei auf einer Grundplatte montiert und unterstützt verschiedene Module wie M2, M4, M5, M12he und M26.

Welche Funktionen und Ausstattungsmerkmale bietet die Station?

Die Flamco Logocomfort 600 Plus integriert Mischheizkreise mit Stellantrieb und Temperaturregelung über das HE Modul M27HE. Ein Schmutzfänger mit Entleerung (Modul M26) sowie ein zweiter Kaltwasseranschluss für Wohnungen (Modul M2) sind ebenfalls vorhanden. Eine einstellbare Zirkulationsbrücke ermöglicht Temperaturen von 35 bis 65 Grad Celsius (Modul M4). Das Balancer Modul M5 sorgt für einen ausgeglichenen Betrieb. Die Station ist zudem mit einem Wärmeübertrager, einer Warmhaltestufe, einer Hocheffizienzpumpe und einem Sicherheitsventil ausgestattet.

Wie ist die Warmwasserbereitung der Station konzipiert?

Die Warmwasserbereitung der Flamco Logocomfort 600 Plus erfolgt im effizienten Durchflussprinzip. Ein kupferverlöteter Edelstahl-Plattenwärmetauscher bildet das Herzstück dieser Funktion. Ergänzt wird dies durch einen PM-Regler mit 3-Wege-Ventil, der eine Anti-Kalkbeschichtung und eine DVGW Zulassung besitzt. Ein Regulierventil für Heizungswasser, das auch als Zonenventil dient, sowie eine Entlüftung auf der Heizungsseite sind ebenfalls integriert. Die Warmwasser-Auslaufmenge wird durch eine Drosselscheibe auf 12 Liter pro Minute begrenzt. Ein Passstück für einen Wärmemengenzähler ist vorgesehen.

Welche technischen Spezifikationen sind für den Betrieb relevant?

Die Flamco Logocomfort 600 Plus ist für eine maximale Betriebstemperatur von 90 Grad Celsius und einen Nenndruck von 6 bar ausgelegt. Die Heizleistung bei direkter Fahrweise beträgt 10 kW bei einer Spreizung von 20 Kelvin, mit einem Druckverlust von 0,24 bar. Für die Warmwasserbereitung unter Normbedingungen mit 65 Grad Celsius Vorlauftemperatur und einem Kaltwassereintritt von 10 Grad Celsius wird eine Erwärmung von 40 Kelvin erreicht. Die Gesamtleistung der Station beträgt 35 kW, wobei ein Kaltwasserdruck von mindestens 2 bar erforderlich ist.

Welche Hinweise sind bei der Installation zu beachten?

Bei der Nachschaltung eines Niedertemperaturheizkreises, wie beispielsweise einer Fußbodenheizung, ist zur Absicherung gegen Übertemperatur die Verwendung eines Sicherheitstemperaturwächters und eines Stellantriebs NC erforderlich. Der Stellantrieb NC muss auf dem Zonenventil der Station montiert werden. Wird die Station ohne Balancer betrieben, ist bauseits sicherzustellen, dass der Differenzdruck vor dem Mischerkreis 0,07 bar nicht überschreitet.

Technische Daten

• Leistung: 35 kW
• Warmwasser-Auslaufmenge: 12 l/min
• Maximale Temperatur: 90 Grad C
• Nenndruck: 6 bar
• Heizleistung (direkte Fahrweise): 10 kW (bei Spreizung 20K)
• Druckverlust (Heizung): 0,24 bar
• Kaltwasserdruck (mind.): 2 bar
• Abmessungen (Höhe/Breite/Tiefe): 800x600x210 mm
• Primäre Vorlauftemperatur: 0 - 110
• Primäre Drückdifferenz: 0 - 1000
• Nenndurchmesser Anschlüsse: 1 3/4 Zoll

Die Flamco Logocomfort 600 Plus Wohnungsstation bietet eine zuverlässige und effiziente Lösung für die dezentrale Wärme- und Warmwasserversorgung. Mit einer Leistung von 35 kW und einer Warmwasser-Auslaufmenge von 12 Litern pro Minute ist sie für vielfältige Anwendungen im Alt- und Neubau geeignet. Die integrierten Module und die hochwertige Verarbeitung mit einem Edelstahl-Plattenwärmetauscher stellen eine langlebige und komfortable Nutzung sicher. Die maximale Betriebstemperatur beträgt 90 Grad Celsius bei einem Nenndruck von 6 bar.
