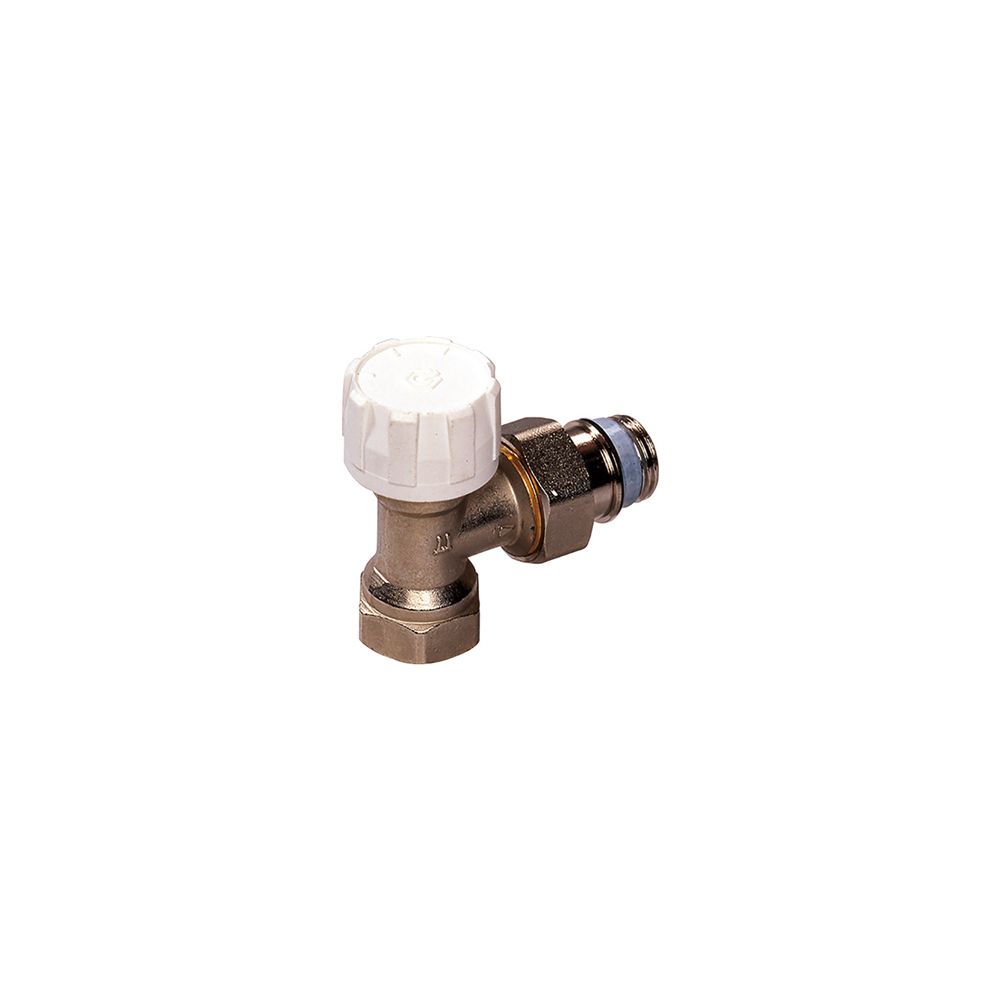

Flamco Thermostatventil Eck DN 20 mit Voreinstellung, Rp 3/4" x G 3/4" Außengewinde, M30x1,5

Das Flamco Thermostatventil Eck DN 20 mit Voreinstellung ist ein Ventilunterteil für Zweirohr-Heizungssysteme. Es ermöglicht eine stufenlose Voreinstellung ohne Hubbegrenzung und trägt zu einem exakten hydraulischen Abgleich bei. Das Ventil ist nach DIN EN 215 zertifiziert und eignet sich für den Einsatz mit Heizungswasser gemäß VDI 2035.

Welche Vorteile bietet die stufenlose Voreinstellung?

Die stufenlose Voreinstellung des Thermostatventil-Unterteils ermöglicht einen präzisen hydraulischen Abgleich der Heizungsanlage. Dies optimiert die Wärmeverteilung und kann die Effizienz des Systems verbessern. Die Voreinstellung erfolgt über eine Kulisse mittels Voreinstellschlüssel und ist direkt ablesbar, was die Installation und Justierung vereinfacht. Der Ventileinsatz ist zudem beim Betrieb der Heizungsanlage mittels Demontagegerät austauschbar, was die Wartung erleichtert.

Aus welchen Materialien besteht das Ventil und wie ist es abgedichtet?

Das Gehäuse des Ventils ist aus vernickeltem Pressmessing gefertigt, was für Robustheit und Langlebigkeit sorgt. Spindel und Druckfeder bestehen aus Nirosta. Rundringe und Kegeldichtungen aus EPDM sorgen für eine zuverlässige Abdichtung. Die Tüllenverschraubung ist selbstdichtend mittels Gewindeeinschneiddichtung und im Gehäuse weichdichtend durch eine Profildichtung. Das Oberteil ist durch eine Doppel-O-Ring-Abdichtung wartungsfrei konzipiert.

Welche technischen Merkmale und Anschlüsse sind vorhanden?

Das Ventil ist in Eckform ausgeführt und besitzt eine Nennweite von DN 20. Der Eingang ist als IG 3/4 Zoll und der Ausgang als AG 3/4 Zoll mit Dichtung ausgeführt. Der Thermostatkopfanschluss entspricht dem Standard M30x1,5. Das Ventil ist für einen zulässigen Betriebsüberdruck von 10 bar und eine Betriebstemperatur von 120 Grad C ausgelegt. Der kvs-Wert beträgt 1,27 qm/h.

Technische Daten

• Nennweite: DN 20
• Form: Eckform (rechtwinklig)
• Eingang: IG 3/4 Zoll
• Ausgang: AG 3/4 Zoll
• Thermostatkopfanschluss: M30x1,5
• Zulässiger Betriebsüberdruck: 10 bar
• Zulässige Betriebstemperatur: 120 Grad C
• kvs-Wert: 1,27 qm/h
• Werkstoff Gehäuse: Messing (vernickelt)
• Voreinstellung: stufenlos, ohne Hubbegrenzung

Das Flamco Thermostatventil Eck DN 20 ist eine zuverlässige Komponente für moderne Zweirohr-Heizungssysteme. Es ermöglicht durch seine stufenlose Voreinstellung einen präzisen hydraulischen Abgleich und trägt zur Effizienz der Anlage bei. Gefertigt aus vernickeltem Pressmessing und ausgelegt für einen Betriebsüberdruck von 10 bar sowie eine Betriebstemperatur von 120 Grad C, bietet es eine langlebige Lösung für die Heizungsinstallation.
