Beschreibung

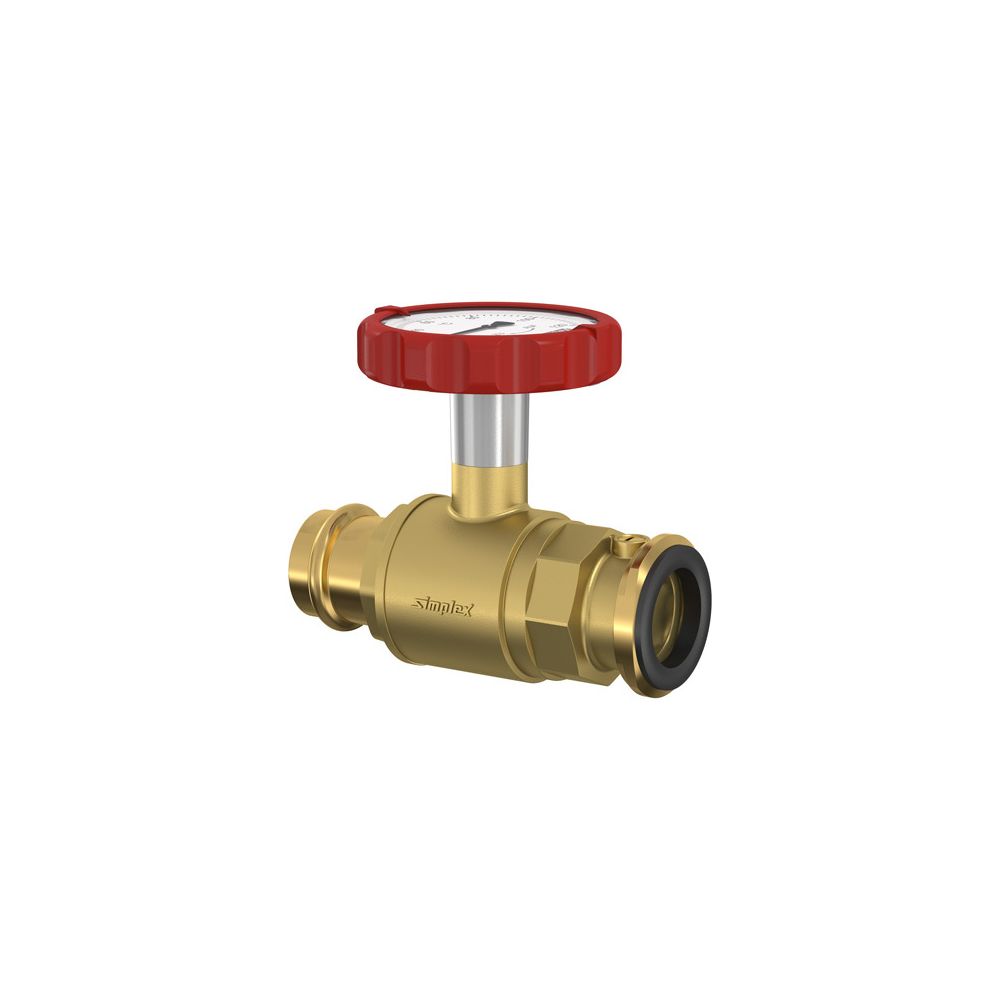

Flamco Pumpen-Kugelhahn mit Thermometergriff rot, mit Schwerkraftbremse DN 25 Press 28 PN 16 M+V Kontur, Messing
Der Flamco Pumpen-Kugelhahn mit Thermometergriff rot, mit Schwerkraftbremse DN 25 Press 28 PN 16 M+V Kontur, aus Messing ist eine robuste Absperrarmatur, die speziell für Warmwasser-Heizungsanlagen konzipiert wurde. Ausgestattet mit einer integrierten Schwerkraftbremse und einem praktischen Thermometergriff, ermöglicht dieser Kugelhahn eine präzise Temperaturüberwachung und eine zuverlässige Absperrung. Er ist ideal für den druckseitigen Anbau an Umwälzpumpen in Heizungsanlagen und für den horizontalen sowie vertikalen Einbau geeignet.
Welche Funktionen bietet die integrierte Schwerkraftbremse?
Der Flamco Pumpen-Kugelhahn ist mit einer federbelasteten Schwerkraftbremse ausgestattet, die eine Aufstellvorrichtung besitzt. Diese Schwerkraftbremse ist aus wärmebeständigem Kunststoff gefertigt und für den druckseitigen Anbau an Umwälzpumpen vorgesehen. Es ist zu beachten, dass die Schwerkraftbremse nicht als Rückschlagklappe fungiert.
Aus welchen Materialien besteht der Kugelhahn und wie ist er konstruiert?
Das Gehäuse des Pumpen-Kugelhahns besteht aus Pressmessing der Werkstoffgüte CuZn40Pb2 (CW617N) und ist in einer 2-teiligen Konstruktion ausgeführt. Die Kugel ist aus Messing gefertigt und hartverchromt, wobei sie in Polytetrafluorethylen (PTFE) gelagert ist. Die Betätigungsspindel, ebenfalls aus Messing, ist mit einer doppelten O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) versehen. Auch die primäre und sekundäre Spindeldichtung sowie die allgemeine Dichtung bestehen aus EPDM. Der Kugelhahn ist nicht als Volldurchgang ausgeführt. Der verlängerte rote Thermometergriff aus Metall ermöglicht eine einfache Bedienung und ist für eine Isolierung gemäß Wärmeschutzverordnung geeignet. Er verfügt über einen verdeckten Anschlag und erlaubt die Temperaturanzeige direkt am Ventil.
Wie erfolgt die Installation und welche Anschlüsse sind vorhanden?
Der Flamco Pumpen-Kugelhahn ist für den horizontalen und vertikalen Einbau geeignet. Der Pumpenanschluss erfolgt über einen Meibes-Flansch mit integrierter Flachdichtung. Rohrseitig ist der Kugelhahn mit einem Pressanschluss ausgestattet, der mit M- und V-Kontur verpressbar ist. Dies ermöglicht die Kompatibilität mit Kupfer-, C-Stahl- und Edelstahlrohren. Der Nenndurchmesser für Anschluss 1 und Anschluss 2 beträgt jeweils DN 25, und der Rohraußendurchmesser am Anschluss 2 ist 28 mm. Die Arbeitslänge für Anschluss 1 beträgt 59,7 mm und für Anschluss 2 58,1 mm.
Für welche Betriebsbedingungen ist der Kugelhahn geeignet?
Dieser Pumpen-Kugelhahn ist speziell für den Einsatz in Warmwasser-Heizungsanlagen konzipiert. Er ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die Dauertemperatur des Mediums kann zwischen 0 °C und 110 °C liegen, wobei kurzzeitig Temperaturen von bis zu 130 °C zulässig sind. Die Druckstufe des Artikels beträgt PN 16.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 25
- Nenndurchmesser Anschluss 2: DN 25
- Druckstufe Artikel: PN 16
- Rohraußendurchmesser Anschluss 2: 28 mm
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Kvs-Wert: 11,3
- Werkstoff des Gehäuses: Messing
- Mit Thermometer: ja
- Ausführung: gerade
- Volldurchgang: nein
Der Flamco Pumpen-Kugelhahn mit Thermometergriff rot bietet eine zuverlässige Absperrlösung für Warmwasser-Heizungsanlagen. Seine robuste Messingkonstruktion, die integrierte Schwerkraftbremse und der präzise Thermometergriff ermöglichen eine effiziente Temperaturkontrolle und sichere Funktion. Mit einem Nenndurchmesser von DN 25, einer Druckstufe von PN 16 und einer Dauertemperatur von bis zu 110 °C ist er eine funktionale Komponente für Heizungssysteme.
Technische Daten
| Hersteller-Warengruppe | Ventiltechnik |
| Hersteller-Produktgruppe | Pumpen-Kugelhähne 2 |
| Hersteller-Artikelnummer | F10525 |
| Hersteller | Flamco |
| Anschluss 1 | Flansch |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 59,7 |
| Arbeitslänge Anschluss 2 | 58,1 |
| Artikelnummer | FLAMCO-F10525 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4013852252172 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,747 kg |
| Höhe Handgriff | 75 |
| Konturcode Verbindung 1 | verschiedene |
| Konturcode Verbindung 2 | verschiedene |
| Kvs-Wert | 11,3 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 59,7 |
| Länge Anschluss 2 | 58,1 |
| Länge Handgriff | 72 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | ja |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | verchromt |
| Rohraußendurchmesser Anschluss 2 | 28 |
| Schlüsselweite | 41 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 180 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
