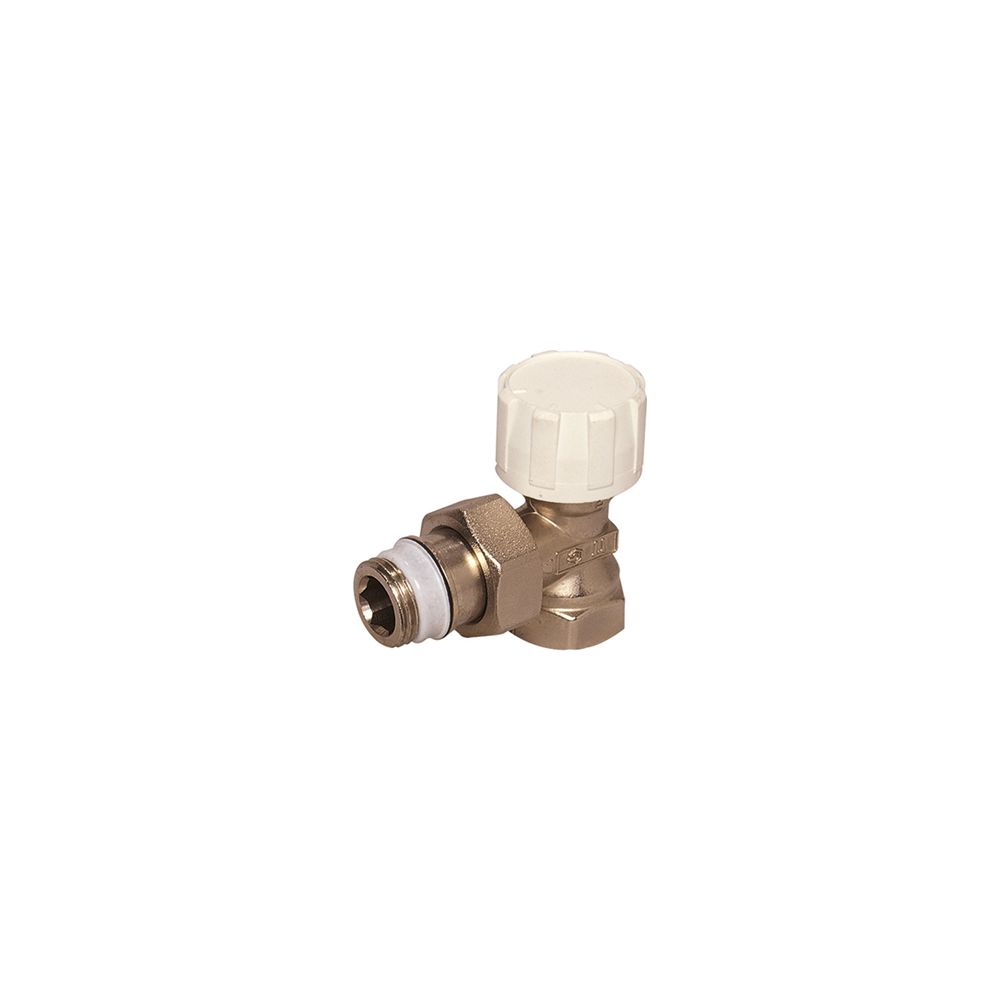

Flamco Thermostatventil Eck kurz DN 15 mit Voreinstellung, Rp 1/2" x G 1/2" Außengewinde, M30x1,5

Das Flamco Thermostatventil Eck kurz DN 15 aus der Simplex Thermostatventile- und Köpfe-Serie ist ein präzises Ventilunterteil für Zweirohr-Heizungssysteme. Es ermöglicht mit seiner stufenlosen Voreinstellung einen exakten hydraulischen Abgleich und ist nach DIN EN 215 zertifiziert. Die kurze Eckbauform mit Anschlüssen Rp 1/2" Innengewinde und G 1/2" Außengewinde sowie dem Thermostatkopfanschluss M30x1,5 ist für Heizungswasser nach VDI 2035 geeignet.

Wie wird die Voreinstellung am Flamco Thermostatventil Eck kurz DN 15 justiert?

Die stufenlose Voreinstellung erfolgt durch eine Kulisse mittels Voreinstellschlüssel und ist direkt ablesbar. Diese Funktion ist entscheidend für einen exakten hydraulischen Abgleich in Zweirohr-Heizungssystemen. Das Ventilunterteil arbeitet mit einer Voreinstellung ohne Hubbegrenzung, was eine präzise Justierung ermöglicht.

Welche Anschlüsse und Bauform sind für den Einbau vorgesehen?

Das Thermostatventil Eck kurz ist als Unterteil in Eckausführung mit kurzer Bauform konzipiert. Es verfügt über einen 1/2" IG Eingang und einen 1/2" AG Ausgang, der bereits mit einer Dichtung versehen ist. Die Nennweite beträgt DN 15. Der Thermostatkopfanschluss ist für M30x1,5 ausgelegt und mit einer weißen Bauschutzkappe geschützt.

Welche Materialien und Dichtungsmerkmale zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus vernickeltem Pressmessing. Spindel und Druckfeder sind aus Nirosta gefertigt, während Rundring und Kegeldichtung aus EPDM bestehen. Die Tüllenverschraubung ist selbstdichtend mittels einer Gewindeeinschneiddichtung. Im Gehäuse erfolgt die weiche Abdichtung durch eine Profildichtung. Das Oberteil ist durch eine Doppel-O-Ring-Abdichtung wartungsfrei konzipiert. Der Ventileinsatz ist beim Betrieb der Heizungsanlage mittels eines Demontagegeräts austauschbar.

Welche Betriebsbedingungen sind für das Ventil zulässig?

Das Flamco Thermostatventil ist für einen zulässigen Betriebsüberdruck von 10 bar und eine zulässige Betriebstemperatur von 120 °C ausgelegt. Als Medium ist Heizungswasser nach VDI 2035 vorgesehen.

Technische Daten

• Nennweite: DN 15
• Ausführung: Eck, kurze Bauform
• Eingang: 1/2" IG
• Ausgang: 1/2" AG (mit Dichtung)
• Thermostatkopfanschluss: M30x1,5
• Voreinstellung: stufenlos, ohne Hubbegrenzung
• Zertifizierung: DIN EN 215
• Zul. Betriebsüberdruck: 10 bar
• Zul. Betriebstemperatur: 120 °C
• Medium: Heizungswasser nach VDI 2035

Das Flamco Thermostatventil Eck kurz DN 15 bietet eine zuverlässige Lösung für die präzise Regelung von Zweirohr-Heizungssystemen. Seine stufenlose Voreinstellung ermöglicht einen exakten hydraulischen Abgleich, und hochwertige Materialien wie vernickeltes Pressmessing und Nirosta tragen zu einer langen Lebensdauer bei. Mit einem zulässigen Betriebsüberdruck von 10 bar und einer Betriebstemperatur von bis zu 120 °C ist dieses Ventil für anspruchsvolle Anwendungen im Bereich Heizungswasser nach VDI 2035 ausgelegt.
