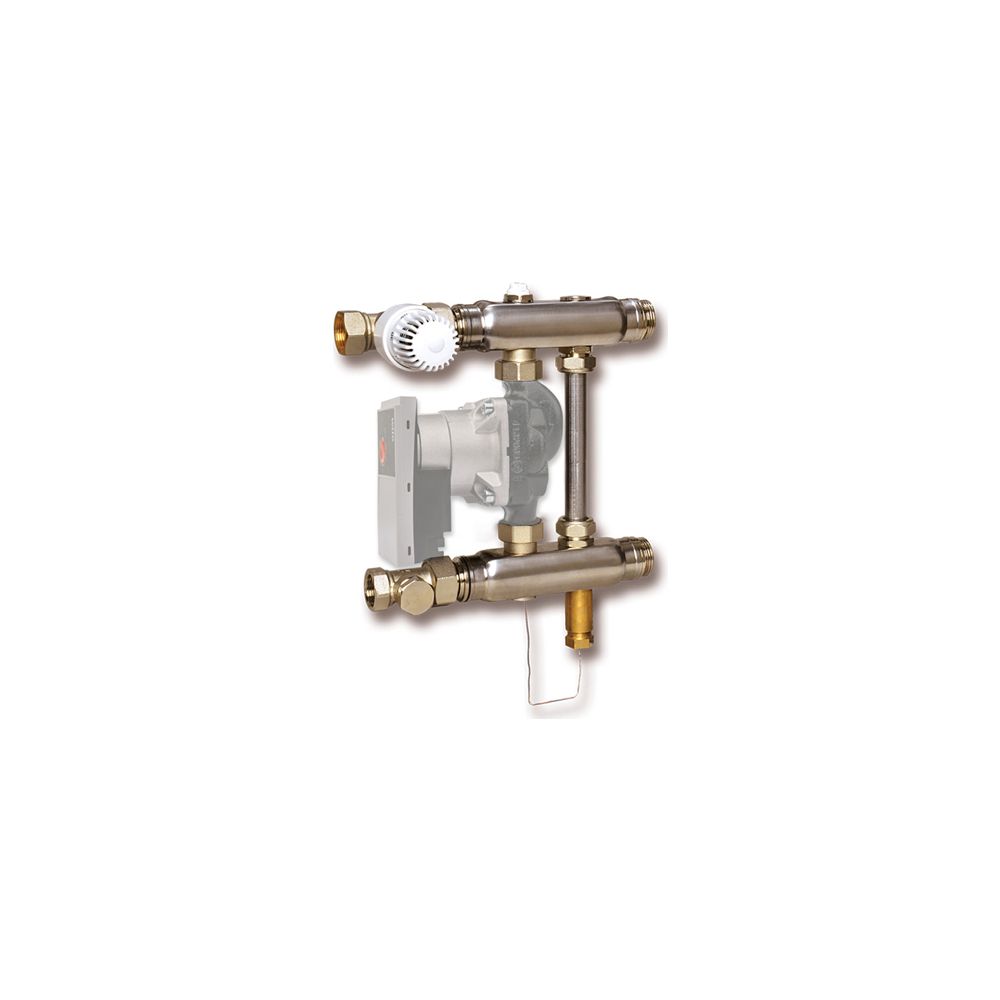

Flamco Festwertregelset mit Tauchfühler ohne Pumpe
Das Flamco Festwertregelset mit Tauchfühler ohne Pumpe ist eine kompakte Regelstation für die präzise Vorlauftemperaturregelung in Flächenheizungsanlagen. Es ist für einen Wärmebedarf von bis zu 15 kW ausgelegt und wird direkt vor dem Heizkreisverteiler montiert. Die Einheit ermöglicht eine flexible Anbindung sowohl rechts als auch links vom Verteiler und ist durch ihre geringe Bautiefe für die Installation in Standardverteilerkästen geeignet. Das Set wird ohne Pumpe geliefert und erfordert keine elektrische Installation.
Für welche Anwendungen ist das Flamco Festwertregelset konzipiert?
Das Flamco Festwertregelset F36 dient der präzisen Regelung der Vorlauftemperatur in Flächenheizungsanlagen. Es ist speziell für Systeme mit einem Wärmebedarf von bis zu 15 kW konzipiert. Die kompakte Bauweise ermöglicht eine direkte Montage vor dem Heizkreisverteiler, wobei die Anbindung flexibel von links oder rechts erfolgen kann. Dank der geringen Bautiefe ist eine Installation in Standardverteilerkästen problemlos möglich.
Wie funktioniert die Temperaturregelung des Festwertregelsets?
Das Festwertregelset besteht aus einem Thermostatkopf mit Tauchfühler, der für die Temperaturmessung an der Zufuhr sorgt. Die Durchflussmenge lässt sich über ein Regulierventil präzise einstellen, und der Bypassanteil ist ebenfalls anpassbar. Ein integrierter Temperatursicherheitsschalter mit einem Einstellbereich von 50 Grad C Abschalttemperatur ermöglicht die Betriebssicherheit. Das Regelset ist für den Betrieb ohne elektrische Installation vorgesehen.
Welche Materialien und Druckstufen zeichnen das Regelset aus?
Das Regelset ist aus rostfreiem Stahl (CrWi1.U301) gefertigt und für einen zulässigen Betriebsüberdruck von 10 bar sowie eine zulässige Betriebstemperatur von bis zu 90 Grd C ausgelegt. Die Druckstufe des Artikels beträgt PN 10, und der maximale Arbeitsdruck liegt bei 10 bar. Eine Temperaturbegrenzung und ein Thermometer sind vorhanden, ebenso wie eine Entlüftung und ein Mischventil.
Welche Anschlussmöglichkeiten und Abmessungen bietet das Regelset?
Das Regelset ist für einen 2-rohrigen Anschluss auf der Primärseite ausgelegt, wobei die primäre Anschlussposition links oder rechts gewählt werden kann. Der primäre Anschluss erfolgt über ein Innengewinde zylindrisch (BSPP) mit einem Nenndurchmesser von 1 Zoll (25). Der sekundäre Anschluss ist ein Außengewinde zylindrisch BSPP (ISO 228-1) mit einem Nenndurchmesser von 3/4 Zoll (20). Die Mediumtemperatur im Dauerbetrieb liegt zwischen 30 und 90 °C. Die Baulänge beträgt 277, die Bauhöhe 310 und die Bautiefe 83.
Technische Daten
- Werkstoff: rostfreier Stahl
- Max. Arbeitsdruck: 10 bar
- Druckstufe Artikel: PN 10
- Max. Heizleistung (bei Primär dT = 20K): 15 kW
- Mediumtemperatur (Dauerbetrieb): 30 - 90 °C
- zul. Betriebstemperatur: 90 Grd C
- Einstellbereich Abschalttemperatur: 50 Grad C Abschalttemperatur
- Nenndurchmesser primär: 1 Zoll (25)
- Nenndurchmesser sekundär: 3/4 Zoll (20)
- Baulänge: 277
- Bauhöhe: 310
- Bautiefe: 83
Das Flamco Festwertregelset mit Tauchfühler ohne Pumpe bietet eine zuverlässige und platzsparende Lösung zur präzisen Vorlauftemperaturregelung in Flächenheizungsanlagen. Mit einer maximalen Heizleistung von 15 kW, einem zulässigen Arbeitsdruck von 10 bar und einer Betriebstemperatur von bis zu 90 Grd C ist es für vielfältige Anwendungen geeignet. Die robuste Ausführung aus rostfreiem Stahl und die Möglichkeit der Montage in Standardverteilerkästen unterstreichen die praktische Ausrichtung dieses Regelsets.
Technische Daten
| Hersteller-Warengruppe | Verteiler |
| Hersteller-Produktgruppe | Zubehör Heizkreisverteiler 2 |
| Hersteller-Artikelnummer | F18774 |
| Hersteller | Flamco |
| Anschlussart Primärseite | 2-rohrig |
| Artikelnummer | FLAMCO-F18774 |
| Bauhöhe | 310 |
| Baulänge | 277 |
| Bautiefe | 83 |
| Druckstufe Artikel | PN 10 |
| EAN-13 | 4013852270732 |
| Erweiterbar | nein |
| Geeignet für Kühlen | nein |
| Gewicht | 0,159 kg |
| Hydraulischer Abgleich | ohne |
| Max Arbeitsdruck | 10 |
| Max Heizleistung (bei Primär dT = 20K) | 15 |
| Mediumtemperatur (Dauerbetrieb) | 30 - 90 |
| Mit Durchflussanzeige | nein |
| Mit Entlüftung | ja |
| Mit Manometer | nein |
| Mit Mischventil | ja |
| Mit Temperaturbegrenzung | ja |
| Mit thermischem Stellantrieb | ja |
| Mit Thermometer | ja |
| Mit Umbau | nein |
| Mit Umwälzpumpe | nein |
| Mit Ventilen am Primäranschluss | nein |
| Mit Wandbefestigungsbügel | ja |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Position primärer Anschluss | links/rechts |
| Primärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Temperaturmessung Zufuhr | analog |
| Verschließbare Heizkreise | nein |
| Volumenstrommessung | ohne |
| Werkstoff | rostfreier Stahl |
