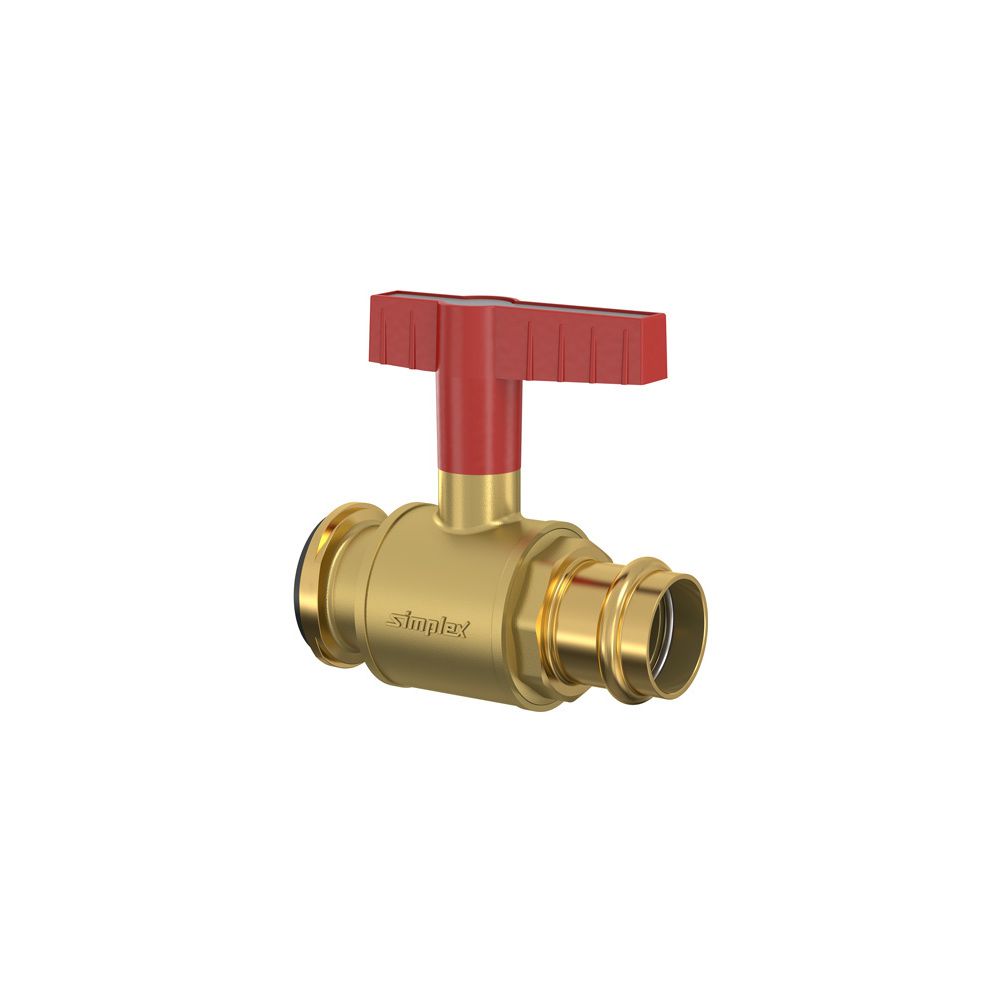

Flamco Pumpen-Kugelhahn mit Flügelgriff DN 32 Press 35 PN 16 M+V Kontur, Messing
Der Flamco Pumpen-Kugelhahn mit Flügelgriff, DN 32 Press 35 PN 16, ist eine robuste Absperrarmatur aus Messing, die speziell für Warmwasser-Heizungsanlagen konzipiert wurde. Er zeichnet sich durch einen vollen Durchgang und einen verlängerten Flügelgriff aus, der eine einfache Isolierung gemäß Wärmeschutzverordnung ermöglicht. Dieser Kugelhahn ist ideal für den saugseitigen Anschluss an Umwälzpumpen und bietet eine flexible Installation durch seine M- und V-Kontur Pressanschlüsse.
Wie ist der Flamco Pumpen-Kugelhahn konstruiert?
Die Kugel-Absperrarmatur ist aus blankem Pressmessing gefertigt und verfügt über einen vollen Durchgang. Die Kugel selbst besteht aus Messing, ist hartverchromt und in Polytetrafluorethylen (PTFE) gelagert. Eine Betätigungsspindel aus Messing mit doppelter O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für eine zuverlässige Abdichtung. Die Gehäusekonstruktion ist 2-teilig ausgeführt.
Welche Anschlussmöglichkeiten bietet der Kugelhahn?
Dieser Pumpen-Kugelhahn ist für den saugseitigen Anschluss an Umwälzpumpen vorgesehen und besitzt einen Pumpenanschluss mit Meibes-Flansch inklusive integrierter Flachdichtung. Rohrseitig ist ein Pressanschluss vorhanden, der mit M- und V-Kontur verpressbar ist. Dies ermöglicht die sichere Verbindung mit Kupfer-, C-Stahl- und Edelstahlrohren. Der Nenndurchmesser für beide Anschlüsse beträgt DN 32, mit einem Rohraußendurchmesser von 35 mm am Pressanschluss.
Für welche Anwendungen und Bedingungen ist der Kugelhahn geeignet?
Der Flamco Pumpen-Kugelhahn ist primär für den Einsatz in Warmwasser-Heizungsanlagen konzipiert. Er ist für einen maximalen Druck von 10 bar im Dauerbetrieb und eine Dauertemperatur von bis zu 110 °C ausgelegt, wobei kurzzeitig Temperaturen von 130 °C toleriert werden. Die Druckstufe des Artikels beträgt PN 16. Der verlängerte Metallgriff mit verdecktem Anschlag ist für die Isolierung gemäß Wärmeschutzverordnung geeignet. Eine Schwerkraftbremse ist in diesem Modell nicht integriert.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 32
- Nenndurchmesser Anschluss 2: DN 32
- Druckstufe Artikel: PN 16
- Rohraußendurchmesser Anschluss 2: 35
- Volldurchgang: ja
- Kvs-Wert: 13,7
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Werkstoff des Gehäuses: Messing (CuZn40Pb2 (CW617N))
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Oberflächenschutz Kugel: verchromt
Der Flamco Pumpen-Kugelhahn mit Flügelgriff bietet eine zuverlässige und langlebige Lösung für Absperrfunktionen in Warmwasser-Heizungsanlagen. Gefertigt aus robustem Pressmessing und ausgelegt für einen Nenndurchmesser von DN 32 sowie einen Betriebsdruck von PN 16, ermöglicht er dank des Pressanschlusses eine flexible Installation. Die hochwertige Verarbeitung mit hartverchromter Kugel und doppelter Spindeldichtung aus EPDM stellt eine hohe Betriebssicherheit sicher und ist für Temperaturen bis 110 °C im Dauerbetrieb geeignet.
Technische Daten
| Hersteller-Warengruppe | Ventiltechnik |
| Hersteller-Produktgruppe | Pumpen-Kugelhähne 2 |
| Hersteller-Artikelnummer | F10522 |
| Hersteller | Flamco |
| Anschluss 1 | Flansch |
| Anschluss 2 | Pressmuffe |
| Artikelnummer | FLAMCO-F10522 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4013852252141 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,994 kg |
| Konturcode Verbindung 1 | verschiedene |
| Konturcode Verbindung 2 | verschiedene |
| Kvs-Wert | 13,7 |
| LPCB-Prüfung | nein |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 32 |
| Oberflächenschutz Gehäuse | ohne |
| Oberflächenschutz Kugel | verchromt |
| Rohraußendurchmesser Anschluss 2 | 35 |
| Schlüsselweite | 45 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 180 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
