Beschreibung

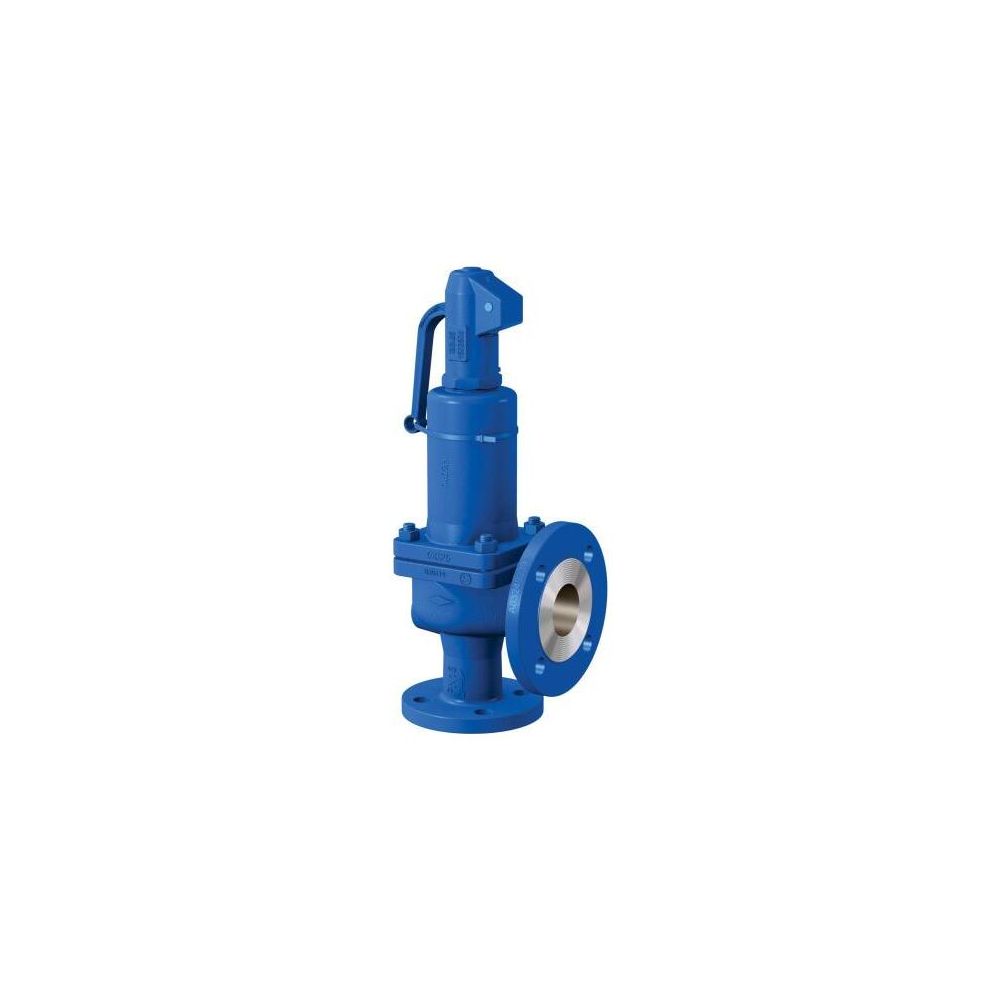

Flamco Flansch-Sicherheitsventil DN 50 x 80, 1-10 bar
Der Flamco Flansch-Sicherheitsventil DN 50 x 80 aus der Serie Prescor ist ein robustes Vollhub Federsicherheitsventil, das für die zuverlässige Drucksicherung in Heizungsanlagen konzipiert wurde. Es ist für einen Ansprechdruckbereich von 1 bis 10 bar ausgelegt und eignet sich für den Dauerbetrieb. Die Flanschanschlüsse sind in DN 50 und DN 80 ausgeführt.
Wie ist das Flamco Sicherheitsventil konstruiert?
Das Flamco Sicherheitsventil ist als Vollhub Federsicherheitsventil nach TRD 721 konzipiert und bauteilgeprüft mit dem Bauartkennzeichen D/G/H. Es verfügt über eine geschlossene Federhaube, einen O-Ring Kegel und einen Elastomer-Faltenbalg. Das Gehäuse besteht aus GG-25 Gusseisen, während Sitz und Kegel aus Niro gefertigt sind. Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sichert die Funktionalität. Die Ausführung ist rechtwinklig.
Welche Anschlüsse und Druckstufen sind vorhanden?
Das Ventil ist mit Flanschanschlüssen nach PN 16 ausgestattet. Anschluss 1 ist ein Flansch PN 16 DN 50 mit einer Länge von 150. Anschluss 2 ist ein Flansch PN 16 DN 80 mit einer Länge von 120. Die maximale Druckstufe des Gehäuses beträgt 10 bar. Die Druckstufe des Artikels ist mit PN 10 angegeben.
Für welche Betriebsbedingungen ist das Ventil geeignet?
Das Flamco Flansch-Sicherheitsventil ist für den Dauerbetrieb in Heizungsanlagen vorgesehen. Es ist nicht für Solarheizungen, warmes Trinkwasser oder Kühlanwendungen geeignet. Die maximale Betriebstemperatur beträgt 120 °C und die minimale Betriebstemperatur -10 °C. Für den Dauerbetrieb wird eine Mediumtemperatur von 0 °C bis 120 °C angegeben. Der maximale Arbeitsdruck bei 20 °C liegt bei 10 bar. Der Ansprechdruck muss bei der Bestellung angegeben werden.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 50
- Nenndurchmesser Anschluss 2: DN 80
- Ansprechdruckbereich: 1-10 bar
- Max. Druckstufe Gehäuse: 10 bar
- Druckstufe Artikel: PN 10
- Flanschanschluss: PN 16
- Maximale Betriebstemperatur: 120 °C
- Minimale Betriebstemperatur: -10 °C
- Werkstoff Gehäuse: GG-25 Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Das Flamco Flansch-Sicherheitsventil DN 50 x 80 bietet eine zuverlässige Drucksicherung für Heizungsanlagen. Als Vollhub Federsicherheitsventil nach TRD 721 mit einem Gehäuse aus GG-25 Gusseisen und EPDM-Dichtung ist es für einen Ansprechdruckbereich von 1 bis 10 bar und Betriebstemperaturen von -10 °C bis 120 °C ausgelegt. Die Flanschanschlüsse DN 50 und DN 80 ermöglichen eine sichere Integration in das System.
Technische Daten
| Hersteller-Warengruppe | Drucksicherung |
| Hersteller-Serie | Prescor |
| Hersteller-Produktgruppe | Sicherheitsventile |
| Hersteller-Artikelnummer | 27084 |
| Hersteller | Flamco |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Arbeitslänge Anschluss 1 | 150 |
| Arbeitslänge Anschluss 2 | 120 |
| Artikelnummer | FLAMCO-27084 |
| Ausführung | rechtwinklig |
| Balgventil | ja |
| Bauhöhe | 585 |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 10 |
| Druckstufe Flansch | PN 10 |
| EAN-13 | 8712874270848 |
| Geeignet für den Dauerbetrieb | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | nein |
| Geeignet für Solarheizung | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gerätewinkel | 90 |
| Gewicht | 27,3 kg |
| Länge Anschluss 1 | 150 |
| Länge Anschluss 2 | 120 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 120 |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 80 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss 1 | 60,3 |
| Rohraußendurchmesser Anschluss 2 | 60,3 |
| Werkstoff des Gehäuses | Gusseisen |
| Werkstoffgüte | Stahlguss |
| Winkel der Spindel | 180 |
