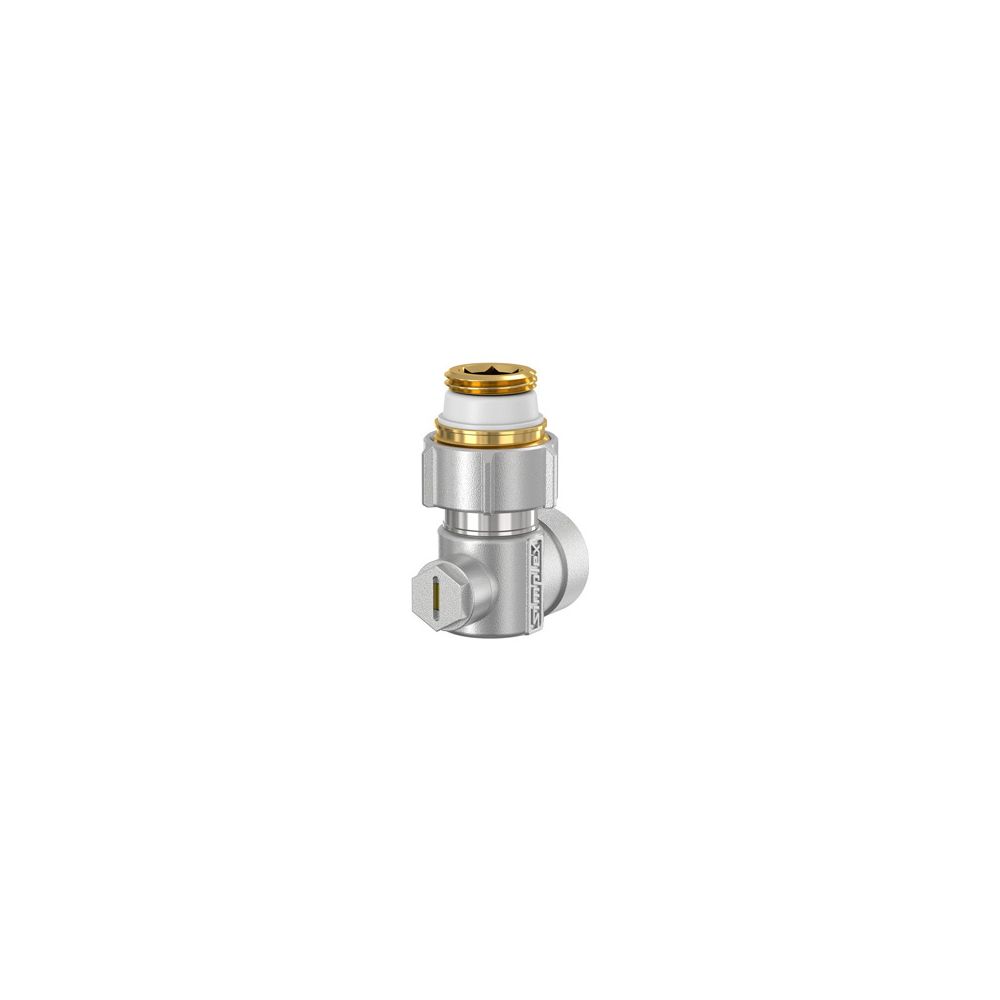

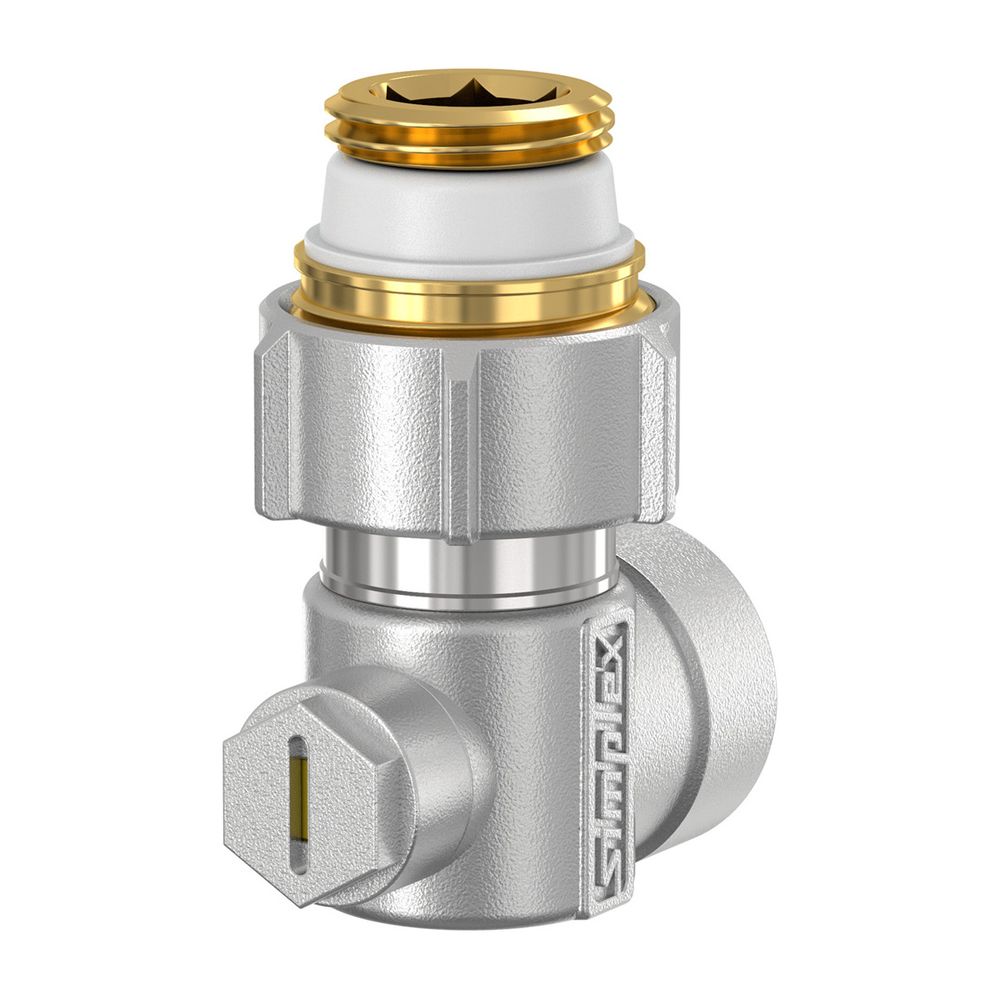

Flamco Exclusiv Eck Einzel-Kugelhahn E1/IG G 3/4" Innengewinde x Rp 1/2" Messing vernickelt mit Nippel
Der Flamco Exclusiv Eck Einzel-Kugelhahn E1/IG G 3/4" Innengewinde x Rp 1/2" Messing vernickelt mit Nippel ist eine spezialisierte Anschlussarmatur für Ventil-Kompaktheizkörper. Diese rechtwinklige Armatur aus vernickeltem Pressmessing verfügt über ein Kugel-Absperrventil und ermöglicht eine präzise Regelung des Heizkreises. Die Ausführung mit G 3/4" Innengewinde und Rp 1/2" Innengewinde sowie einem mitgelieferten Nippel bietet flexible Anschlussmöglichkeiten.
Welche Materialien und Konstruktionsmerkmale zeichnen den Kugelhahn aus?
Das Gehäuse des Flamco Exclusiv Eck Einzel-Kugelhahns besteht aus vernickeltem Pressmessing der Werkstoffgüte CuZn40Pb2 (CW617N) und ist in einer 2-teiligen Konstruktion ausgeführt. Die Kugel ist aus Messing gefertigt und hartverchromt. Für die Kugeldichtung kommt Polytetrafluorethylen (PTFE) zum Einsatz. Die Betätigungsspindel, ebenfalls aus Messing, ist mit einer doppelten O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) versehen, die eine zuverlässige Abdichtung sicherstellt. Ein verdeckter Drehanschlag ermöglicht eine präzise Bedienung mittels Schraubschlitz.
Welche Anschlussmöglichkeiten bietet der Einzel-Kugelhahn?
Rohrseitig ist der Kugelhahn vielseitig einsetzbar. Er verfügt über einen 3/4" Eurokonus für den Anschluss von Kupfer-, C-Stahl-, Edelstahl-, Kunststoff- und Metallverbundrohren in Verbindung mit Klemmverschraubungen. Alternativ ist ein 1/2" Innengewinde für den Gewinderohranschluss vorhanden. Heizkörperseitig erfolgt der Anschluss über eine Überwurfmutter, die mit radialem und axialem Spiel eine spannungsfreie Montage an Ventil-Kompaktheizkörpern mit Außengewinde G 3/4" oder Innengewinde G 1/2" ermöglicht. Beide Anschlüsse sind als zylindrische Innengewinde (BSPP) ausgeführt und verfügen über Kupplungsanschlüsse.
Welche Funktionen bietet die Armatur für den Heizkreis?
Der Flamco Exclusiv Eck Einzel-Kugelhahn ist mit einem Kugel-Absperrventil ausgestattet, das einen Volldurchgang ermöglicht und somit einen geringen Druckverlust sicherstellt. Die rechtwinklige Ausführung mit einem Ventilwinkel von 90 Grad ist ideal für Eckinstallationen an Heizkörpern. Die Armatur ist für eine Mediumtemperatur im Dauerbetrieb von 0 bis 110 °C ausgelegt und weist einen Kvs-Wert von 2,87 auf.
Technische Daten
- Ausführung: rechtwinklig (Ventilwinkel: 90)
- Volldurchgang: ja
- Anschluss 1 (Nenndurchmesser): 1/2 Zoll (15) Innengewinde zylindrisch (BSPP)
- Anschluss 2 (Nenndurchmesser): 3/4 Zoll (20) Innengewinde zylindrisch (BSPP)
- Werkstoff Gehäuse: Messing, vernickelt
- Material Kugel: Messing, verchromt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Kvs-Wert: 2,87
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Werkstoffgüte: CuZn40Pb2 (CW617N)
Dieser Flamco Exclusiv Eck Einzel-Kugelhahn bietet eine robuste und flexible Lösung für den Anschluss von Ventil-Kompaktheizkörpern. Die Konstruktion aus vernickeltem Pressmessing mit hartverchromter Kugel und PTFE-Dichtungen sichert Langlebigkeit und Betriebssicherheit. Mit einem Kvs-Wert von 2,87 und der Eignung für Mediumtemperaturen von 0 bis 110 °C ist diese Armatur eine zuverlässige Wahl für Heizungsinstallationen.
Lieferumfang
- 1x Flamco Exclusiv Eck Einzel-Kugelhahn E1/IG G 3/4" Innengewinde x Rp 1/2" Messing vernickelt
- 1x Anschlussnippel
Technische Daten
| Hersteller-Warengruppe | Anschlussarmaturen |
| Hersteller-Produktgruppe | Heizkörper-Anschlussarmaturen |
| Hersteller-Artikelnummer | F10023 |
| Hersteller | Flamco |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 22,5 |
| Arbeitslänge Anschluss 2 | 11,5 |
| Artikelnummer | FLAMCO-F10023 |
| Ausführung | rechtwinklig |
| Bedienung | Schraubschlitz |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852200616 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,183 kg |
| KIWA-Prüfsiegel | nein |
| Kvs-Wert | 2,87 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 22,5 |
| Länge Anschluss 2 | 47,5 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 13 |
| Schlüsselweite Überwurfmutter | 30 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 90 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
