Beschreibung

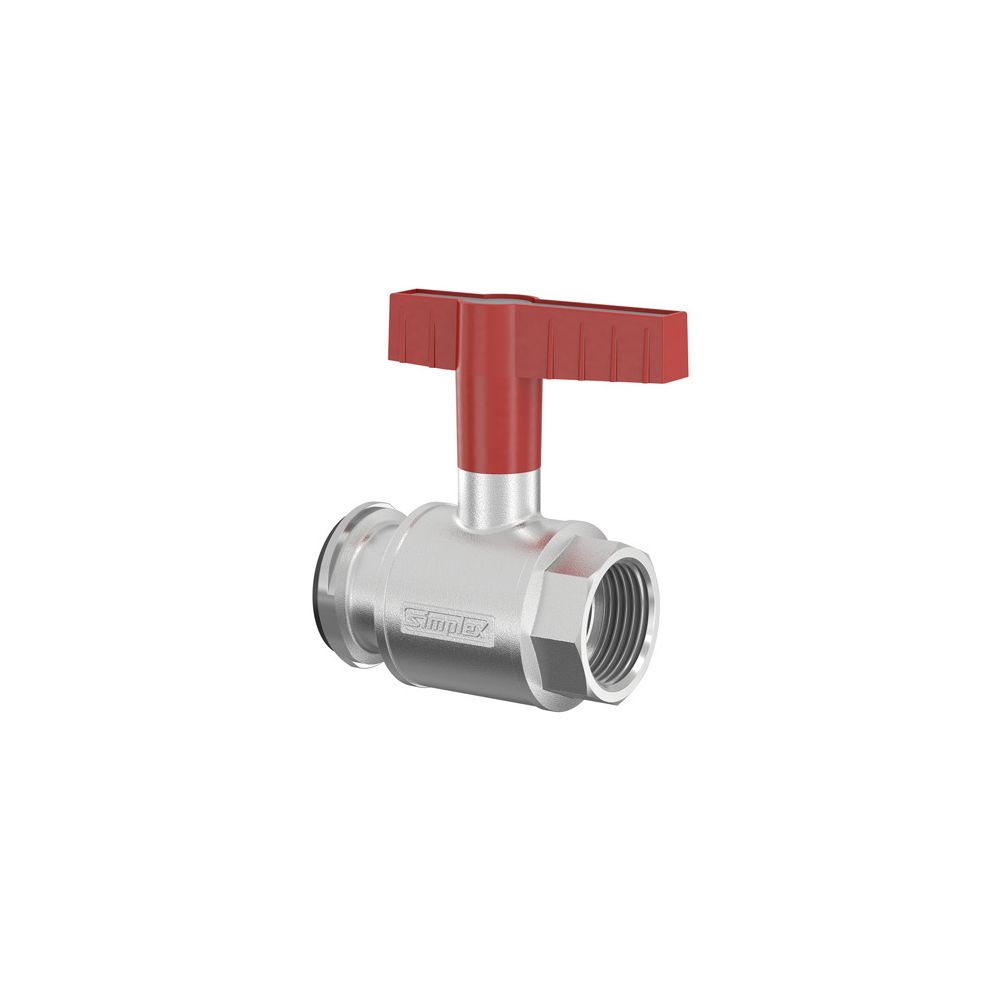

Flamco Pumpen-Kugelhahn mit Flügelgriff DN 32 G1 1/4i PN 16 Messing vernickelt
Der Flamco Pumpen-Kugelhahn mit Flügelgriff DN 32 G1 1/4i PN 16 aus vernickeltem Messing ist eine robuste Kugel-Absperrarmatur mit vollem Durchgang. Er ist speziell für den saugseitigen Anschluss an Umwälzpumpen in Warmwasser-Heizungsanlagen konzipiert und arbeitet ohne Schwerkraftbremse.
Welche Materialien und Bauweise zeichnen den Flamco Pumpen-Kugelhahn aus?
Das Gehäuse des Pumpen-Kugelhahns besteht aus Pressmessing der Werkstoffgüte CuZn40Pb2 (CW617N) und ist vernickelt. Die Kugel ist aus Messing gefertigt, hartverchromt und in Polytetrafluorethylen (PTFE) gelagert. Die Betätigungsspindel aus Messing ist mit einer doppelten O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet. Die Gehäusekonstruktion ist 2-teilig. Die Bedienung erfolgt über einen verlängerten Flügelgriff aus Metall mit verdecktem Anschlag, der für eine Isolierung entsprechend der Wärmeschutzverordnung geeignet ist. Der Kugelhahn bietet einen vollen Durchgang mit einem Kvs-Wert von 58.
Für welche Anwendungen und Anschlussarten ist der Kugelhahn geeignet?
Dieser Kugelhahn ist primär für den Einsatz in Warmwasser-Heizungsanlagen vorgesehen, insbesondere für den saugseitigen Anschluss an Umwälzpumpen. Der Pumpenanschluss erfolgt über einen Meibes-Flansch mit integrierter Flachdichtung. Der Rohranschluss ist mit einem Innengewinde zylindrisch (BSPP) G1 1/4i ausgeführt. Der Nenndurchmesser Anschluss 1 beträgt DN 32. Die Druckstufe des Artikels liegt bei PN 16. Im Dauerbetrieb in Warmwasser-Heizungsanlagen ist ein maximaler Druck von 10 bar zulässig. Die Mediumtemperatur kann dauerhaft zwischen 0 °C und 110 °C liegen, kurzzeitig sind Temperaturen bis 130 °C möglich.
Technische Daten
- Nenndurchmesser Anschluss 1: DN 32
- Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
- Druckstufe Artikel: PN 16
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Kvs-Wert: 58
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz Gehäuse: vernickelt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Volldurchgang: ja
- Gehäusekonstruktion: 2-teilig
Der Flamco Pumpen-Kugelhahn mit Flügelgriff bietet eine zuverlässige Absperrlösung für Warmwasser-Heizungsanlagen. Seine robuste Konstruktion aus vernickeltem Messing mit hartverchromter Kugel und PTFE-Lagerung sichert Langlebigkeit. Mit einem Nenndurchmesser von DN 32, einer Druckstufe von PN 16 und einem Kvs-Wert von 58 ist er für anspruchsvolle Anwendungen im Temperaturbereich von 0 bis 110 °C im Dauerbetrieb bestens geeignet.
Technische Daten
| Hersteller-Warengruppe | Ventiltechnik |
| Hersteller-Produktgruppe | Pumpen-Kugelhähne 2 |
| Hersteller-Artikelnummer | F10128 |
| Hersteller | Flamco |
| Anschluss 1 | Flansch |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 54,3 |
| Arbeitslänge Anschluss 2 | 40 |
| Artikelnummer | FLAMCO-F10128 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4013852201491 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,939 kg |
| Höhe Handgriff | 82,7 |
| Kvs-Wert | 58 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 54,3 |
| Länge Anschluss 2 | 40 |
| Länge Handgriff | 81 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | 1 1/4 Zoll (32) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 49 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 180 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
