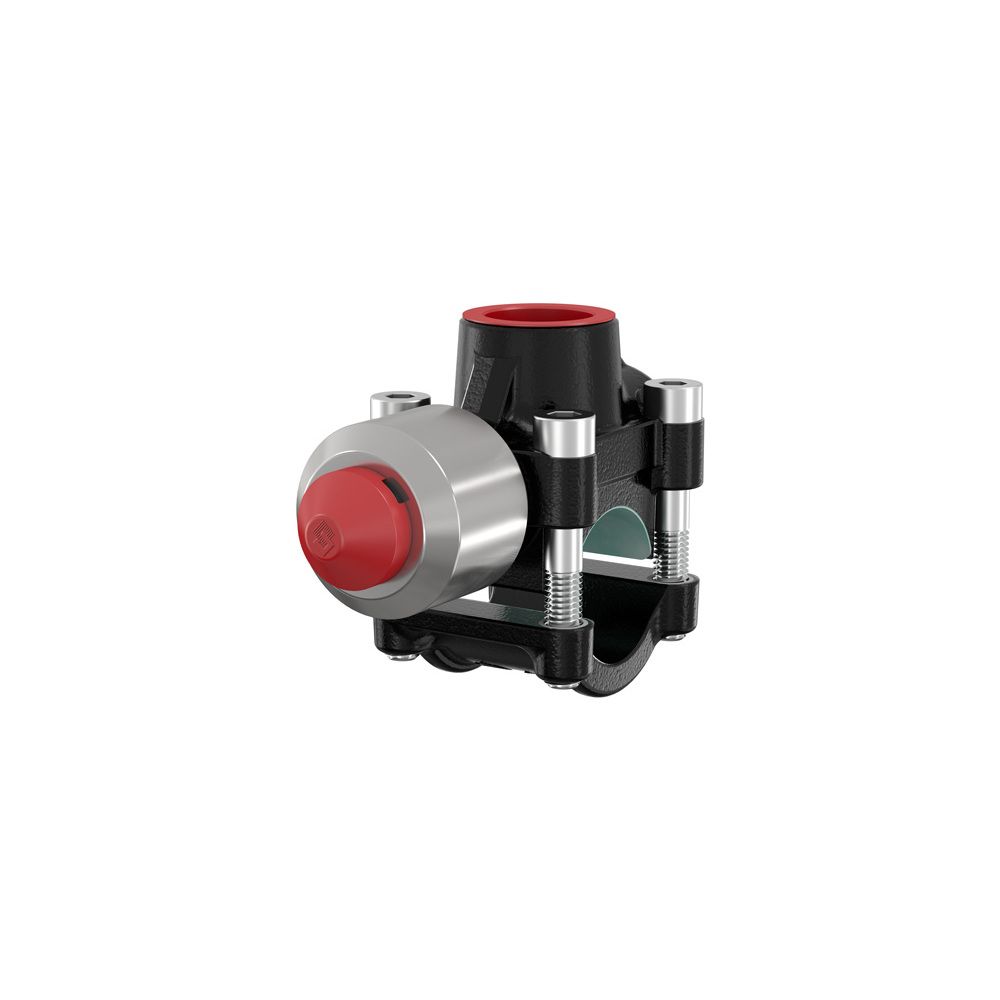

Flamco T-Plus Anschießkupplung 3/4" für Stahl-Gewinderohr Rp 1/2"
Die Flamco T-Plus Anschießkupplung 3/4" für Stahl-Gewinderohr Rp 1/2" aus der Serie T-plus ermöglicht eine schnelle und einfache T-Stück-Rohrmontage ohne Betriebsunterbrechung. Sie ist speziell für Stahl-Gewinderohre konzipiert und eignet sich für Anwendungen mit einem maximalen Betriebsdruck von 25 bar sowie Medientemperaturen von -10 °C bis 130 °C.
Welche Vorteile bietet die Flamco T-Plus Anschießkupplung?
Die Flamco T-Plus Anschießkupplung zeichnet sich durch ihre effiziente Montage aus, die eine Installation eines Abzweigs an bestehenden Rohrleitungen ohne Betriebsunterbrechung ermöglicht. Das Gehäuse ist aus Temperguss gefertigt, was für Robustheit und Langlebigkeit sorgt. Die Kupplung ist lackiert und in der Farbe schwarz gehalten, was einen zusätzlichen Oberflächenschutz bietet. Mit einer integrierten Fräse ist die Vorbereitung für den Abzweig direkt am Einsatzort möglich. Der Anschluss erfolgt über ein Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1).
Für welche Rohrleitungen ist die Anschießkupplung geeignet?
Diese Anschießkupplung ist für Stahl-Gewinderohre nach NEN 3257 C schwer, DIN 2441, BS 1387 schwer (oder leichter) ISO 9329-1 ausgelegt. Sie passt zudem für nahtlose Stahlrohre nach DIN 2448/1629 Bl. 3, St35/ISO9330-1 sowie für geschweißte Stahlrohre (normalwandig) nach DIN 2458/1626 Bl. 2. St 35. Die Systemrohrleitung ist für 3/4 Zoll (DN 20) Rohre vorgesehen, mit einem Rohraußendurchmesser von 26,9 mm und einer Rohrwandstärke von 2,0 mm - 3,25 mm. Die Kupplung ist nicht für Wellrohre geeignet und verfügt über keine Sperrfunktion.
Welche technischen Spezifikationen sind zu beachten?
Der Abzweig der Anschießkupplung hat einen Nenndurchmesser von Rp 1/2 Zoll (DN 15) und einen Abzweigwinkel von 90 Grad. Die Befestigung am Rohr erfolgt mittels Klemmanschluss. Die Kupplung ist für den Einsatz mit Frostschutz auf Glykolbasis bis zu 50% geeignet und hält einem maximalen Arbeitsdruck von 25 bar bei 20 °C stand. Die Mediumtemperatur kann dauerhaft zwischen 0 °C und 130 °C liegen, wobei die minimale Betriebstemperatur -10 °C beträgt.
Technische Daten
- Werkstoff: Temperguss
- Farbe: schwarz
- Oberflächenschutz: lackiert
- System Rohrleitung: 3/4 Zoll (DN 20)
- Rohraußendurchmesser: 26,9 mm
- Rohrwandstärke: 2,0 mm - 3,25 mm
- Abzweig: Rp 1/2 Zoll (DN 15)
- Abzweigwinkel: 90 Grad
- Max. Arbeitsdruck bei 20 °C: 25 bar
- Mediumtemperatur (Dauerbetrieb): 0 °C - 130 °C
Die Flamco T-Plus Anschießkupplung ist eine robuste Lösung für die Erweiterung bestehender Stahlrohrsysteme. Sie ermöglicht eine schnelle und unkomplizierte Installation eines Abzweigs von Rp 1/2 Zoll an einer 3/4 Zoll Rohrleitung, ohne den Betrieb unterbrechen zu müssen. Mit einem maximalen Betriebsdruck von 25 bar und einer Temperaturbeständigkeit von -10 °C bis 130 °C ist sie für vielfältige Anwendungen in der Haustechnik geeignet.
Technische Daten
| Hersteller-Warengruppe | Installationtechnik, T-Plus |
| Hersteller-Serie | T-plus |
| Hersteller-Produktgruppe | T-plus Temperguss |
| Hersteller-Artikelnummer | 90620 |
| Hersteller | Flamco |
| Abzweigwinkel | 90 |
| Anschluss | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anzahl der Schalen | 2 |
| Arbeitslänge Anschluss 1 | 179 |
| Arbeitslänge Anschluss 2 | 50 |
| Arbeitslänge Anschluss 3 | 77 |
| Artikelnummer | FLAMCO-90620 |
| Baulänge | 50 |
| Befestigung am Rohr | Klemmanschluss |
| EAN-13 | 8712874906204 |
| Farbe | schwarz |
| Gastec QA Prüfung | nein |
| Geeignet für Rohraußendurchmesser | 20 |
| Geeignet für Rohrdurchmesser | 3/4 Zoll (20) |
| Geeignet für Wellrohre | nein |
| Gewicht | 0,892 kg |
| KIWA-Prüfsiegel | nein |
| Länge Anschluss 1 | 113 |
| Länge Anschluss 2 | 50 |
| Länge Anschluss 3 | 77 |
| Max Arbeitsdruck bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 130 |
| Mit Fräse | ja |
| Mit Sperrfunktion | nein |
| Nenndurchmesser | 1/2 Zoll (15) |
| Oberflächenschutz | lackiert |
| Rohraußendurchmesser | 26,9 |
| Typenzulassung nach BBR/EKS | nein |
| Ungebohrt | nein |
| VdS-geprüft | nein |
| Werkstoff | Gusseisen |
| Zeta-Wert | 0 |
| Zugfest | nein |
