Beschreibung

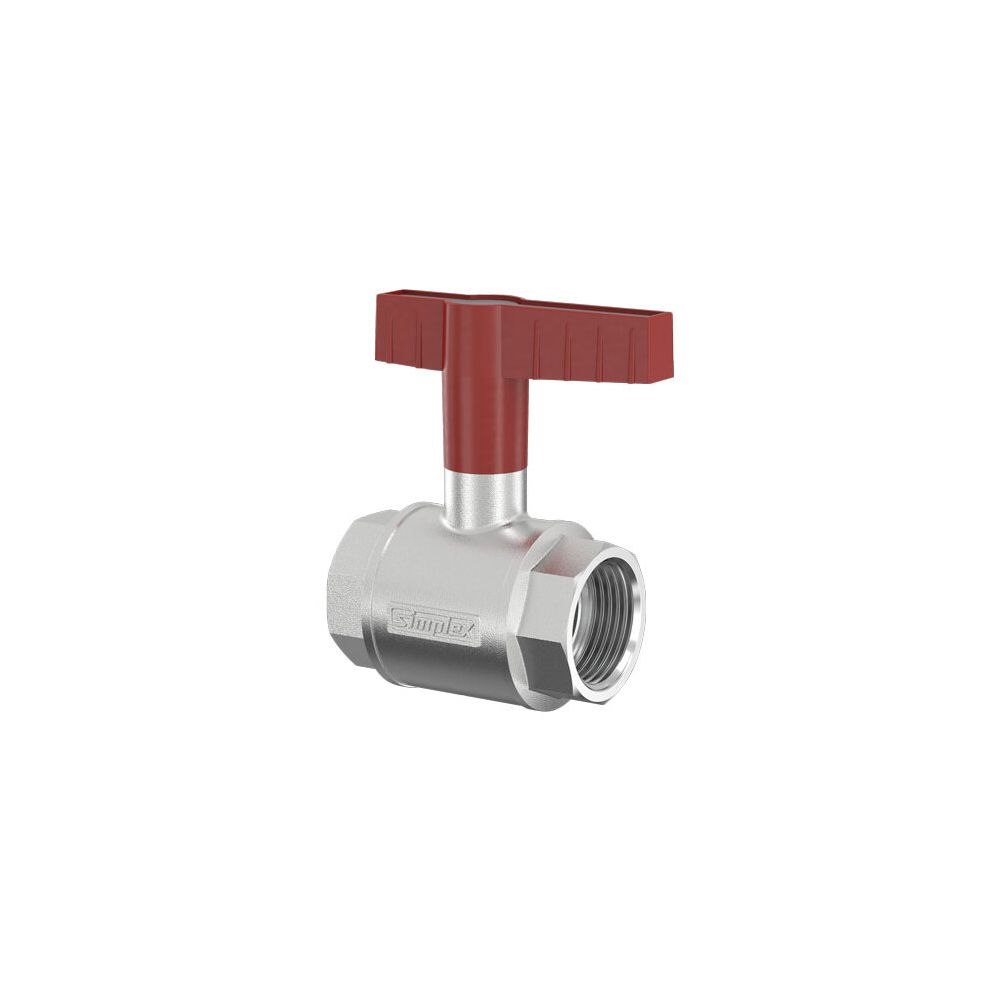

Flamco Kugelhahn mit Flügelgriff DN 15 G 1/2" Innengewinde PN 16 Messing vernickelt
Der Flamco Kugelhahn mit Flügelgriff DN 15 G 1/2" Innengewinde PN 16 aus vernickeltem Messing ist eine robuste Absperrarmatur mit vollem Durchgang. Er ist ideal für den Einsatz in Warmwasser-Heizungsanlagen und ermöglicht eine zuverlässige Absperrung und Öffnung. Die Konstruktion ist für horizontalen und vertikalen Einbau geeignet.
Wie ist der Flamco Kugelhahn konstruiert?
Diese Kugel-Absperrarmatur ist aus Pressmessing gefertigt und vernickelt. Die 2-teilige Gehäusekonstruktion bietet Stabilität und Langlebigkeit. Eine hartverchromte Kugel ist in Polytetrafluorethylen (PTFE) gelagert, was eine reibungslose Funktion ermöglicht. Die Betätigungsspindel verfügt über eine doppelte O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) für erhöhte Dichtheit. Der volle Durchgang des Ventils minimiert Druckverluste im System.
Welche Anschlussmöglichkeiten und Einbaulagen bietet der Kugelhahn?
Der Kugelhahn ist mit beidseitigem Innengewinde in Muffenausführung ausgestattet. Die Anschlüsse haben einen Nenndurchmesser von DN 15 (1/2 Zoll) und sind als zylindrische Innengewinde (BSPP) ausgeführt. Dies ermöglicht eine flexible Integration in bestehende Rohrleitungssysteme. Das Ventil ist für den horizontalen und vertikalen Einbau vorgesehen. Der verlängerte Flügelgriff aus Metall ist für Isolierungen entsprechend der Wärmeschutzverordnung ausgelegt.
Für welche Einsatzbereiche und Temperaturen ist der Kugelhahn geeignet?
Dieser Kugelhahn ist für den Einsatz in Warmwasser-Heizungsanlagen konzipiert und hält einem maximalen Druck von 10 bar stand. Die Dauertemperatur des Mediums kann bis zu 110 °C betragen, kurzzeitig sind sogar 130 °C möglich. Der Betriebstemperaturbereich liegt zwischen 0 °C und 110 °C. Die Druckstufe des Artikels beträgt PN 16 und der Kvs-Wert liegt bei 8,4.
Technische Daten
- Nenndurchmesser: DN 15 (1/2 Zoll)
- Druckstufe: PN 16
- Werkstoff Gehäuse: Messing (CuZn40Pb2 / CW617N)
- Oberflächenschutz Gehäuse: vernickelt
- Werkstoff Kugel: Messing
- Oberflächenschutz Kugel: verchromt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Kvs-Wert: 8,4
Der Flamco Kugelhahn mit Flügelgriff DN 15 (G 1/2" Innengewinde) und PN 16 bietet eine zuverlässige Absperrlösung für Heizungs- und Sanitärinstallationen. Die robuste Konstruktion aus vernickeltem Messing, der volle Durchgang und die hochwertigen Dichtungen aus Polytetrafluorethylen (PTFE) und Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgen für eine lange Lebensdauer. Mit einem Nenndurchmesser von DN 15 und einer Druckstufe von PN 16 ist dieser Kugelhahn für anspruchsvolle Anwendungen bis zu einer Dauertemperatur von 110 °C geeignet.
Technische Daten
| Hersteller-Warengruppe | Ventiltechnik |
| Hersteller-Produktgruppe | Pumpen-Kugelhähne (Muffen) |
| Hersteller-Artikelnummer | F10120 |
| Hersteller | Flamco |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Arbeitslänge Anschluss 1 | 26,3 |
| Arbeitslänge Anschluss 2 | 26,3 |
| Artikelnummer | FLAMCO-F10120 |
| Ausführung | gerade |
| Bedienung | Handrad |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 4013852201323 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gehäusekonstruktion | 2-teilig |
| Gewicht | 0,23 kg |
| Höhe Handgriff | 55 |
| Kvs-Wert | 8,4 |
| LPCB-Prüfung | nein |
| Länge Anschluss 1 | 26,3 |
| Länge Anschluss 2 | 26,3 |
| Länge Handgriff | 53 |
| Material Kugel | Messing |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Material primäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material sekundäre Spindeldichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Spindel | Messing |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenschutz Gehäuse | vernickelt |
| Oberflächenschutz Kugel | verchromt |
| Schlüsselweite | 27 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Ventilwinkel | 180 |
| Volldurchgang | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn40Pb2 (CW617N) |
