Beschreibung

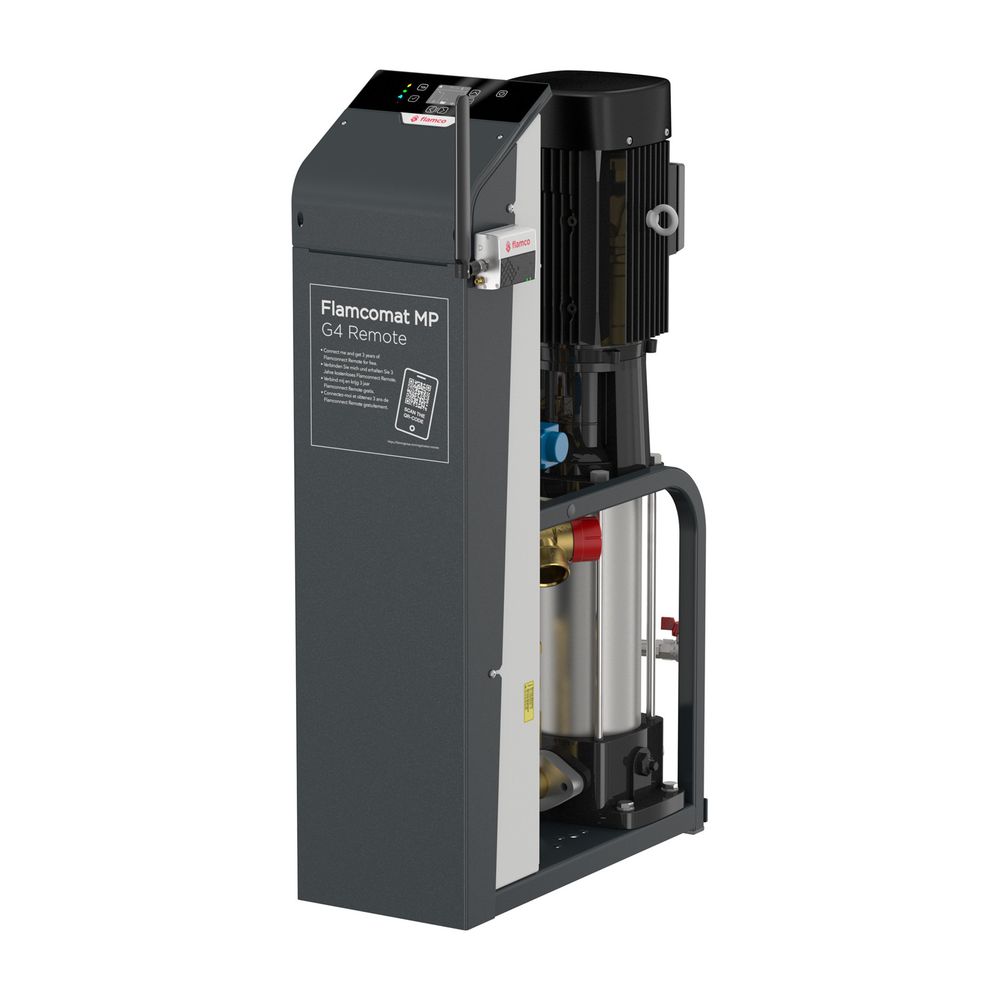

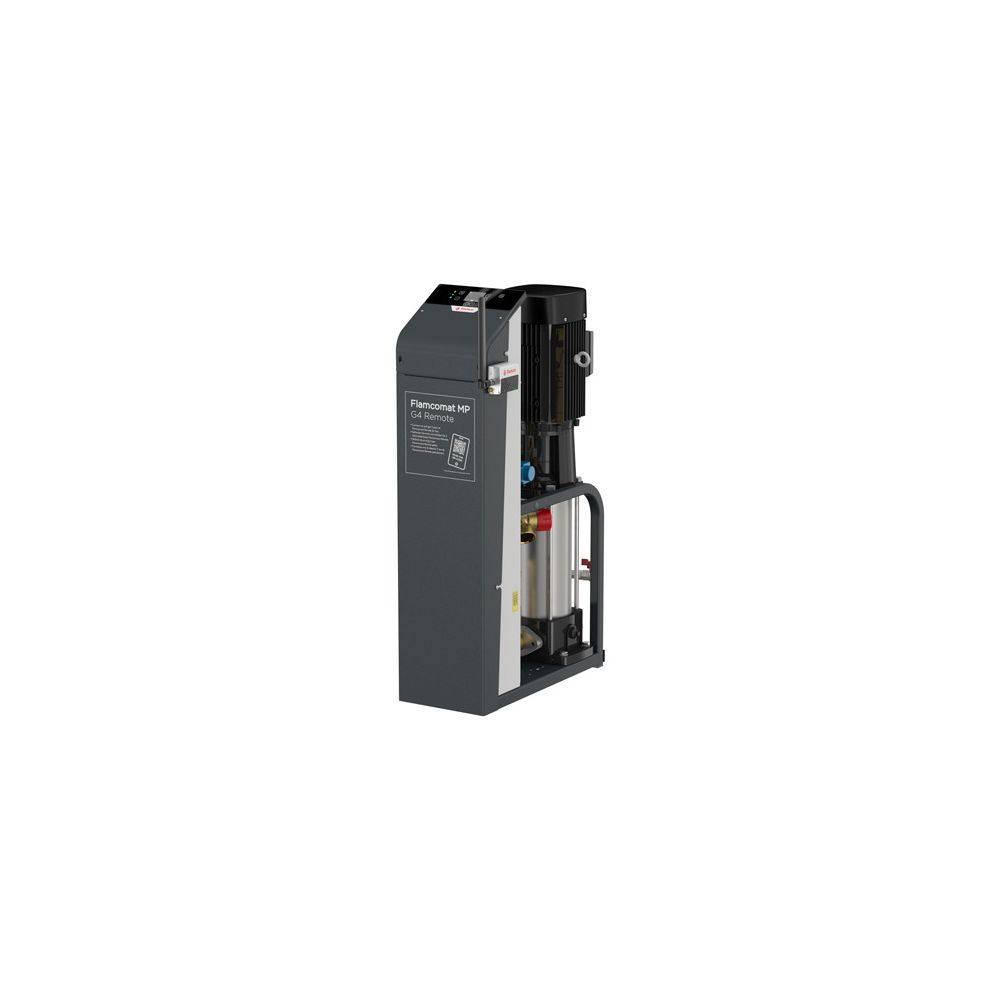

Flamco Flamcomat MP Steuermodul G 4" Remote M80, 400V
Das Flamco Flamcomat Steuermodul M80 / G4 von Flamco ist ein vollautomatisches Mono-Aggregat für die Druckhaltung, Entgasung und Nachspeisung in geschlossenen Heizungsanlagen nach DIN EN 12828 sowie in Kühlwassersystemen. Es ist für eine Anschlussspannung von 400 V ausgelegt und auf einem pulverbeschichteten Stahlgestell montiert.
Welche Funktionen bietet das Flamco Flamcomat Steuermodul?
Das Flamco Flamcomat Steuermodul M80 / G4 ist ein Mono-Aggregat, das mit einer Pumpe die Druckhaltung sicherstellt und ein Magnetventil zur Drucksenkung integriert. Es beinhaltet ein Sicherheitsventil für Grund- und Beistellbehälter sowie ein Ventil und Mengenzähler für die Nachspeisung. Die gesamte Einheit ist auf einem pulverbeschichteten Stahlgestell (RAL3002) mit Befestigungsmöglichkeiten montiert.
Wie erfolgt die Steuerung und Überwachung des Systems?
Die menügeführte Steuerung des Flamco Flamcomat Steuermoduls ermöglicht einen vollautomatischen Betrieb zur Druckhaltung und Entgasung. Die Schaltpunktbestimmung erfolgt durch eine Bewertung der hydraulischen Dynamik. Funktionen, Inbetriebnahmebedingungen und Sollwerte sind konfigurierbar. Ein umfassendes Störungsmanagement mit Anzeige und Speicherung von Störungen inklusive Datum und Uhrzeit sowie die Auswahl statistischer Werte sind gegeben. Das Terminal verfügt über ein grafisches Display mit Sensortastgleitern, das variabel angeordnet werden kann. Die Bedienung ist piktogrammgeführt mit Klartext in einer von 20 wählbaren Sprachen. Betriebswerte wie Druck, Füllstand, Nach- und Abspeisung sowie Wasseraufbereitung werden übersichtlich dargestellt, ergänzt durch Symboldarstellungen und wichtige Zusatzinformationen zu aktiven Elementen, Entgasung und Wartungsläufen.
Welche Anschlussmöglichkeiten und Einsatzbereiche sind gegeben?
Das Steuermodul bietet Schnittstellen zur Ergänzung einer gesteuerten Entgasung und ermöglicht eine optimale Anbindung an Gebäudemanagementsysteme (BMS) über Modbus, BACnet via RS 485 und eine Ethernet-Schnittstelle. Verbundbetrieb sowie die analoge Übertragung von Druck- und Füllstandswerten sind möglich, ebenso wie verschiedene Nachspeisevarianten. Das System ist für die Fremddruckhaltung mit Pumpe, Entgasung und Nachspeisung in geschlossenen Heizungsanlagen nach DIN EN 12828 und Kühlwassersystemen konzipiert. Es ist in Kombination mit einer Anschlussgruppe und einem Grundbehälter einsetzbar und verträgt bis zu 50% Frostschutzmittel auf Glykolbasis.
Technische Daten
- Zulässiger Betriebsdruck: 10 bar
- Arbeitsdruckbereich: 4,7 - 10,0 bar
- Druckhaltung Hysterese: ± 0,2 bar
- Maximale Betriebstemperatur: 70°C
- Anschlussspannung: 400 V
- Nennleistung: 1,5 kW
- Schallpegel: 54 dB(A)
- Länge: 550 mm
- Breite: 230 mm
- Höhe: 930 mm
Das Flamco Flamcomat Steuermodul M80 / G4 bietet eine zuverlässige und vollautomatische Lösung für die Druckhaltung, Entgasung und Nachspeisung in Heizungs- und Kühlsystemen. Mit einer Anschlussspannung von 400 V und einer Nennleistung von 1,5 kW ist es für anspruchsvolle Anwendungen geeignet. Der zulässige Betriebsdruck von 10 bar und der Arbeitsdruckbereich von 4,7 bis 10,0 bar unterstreichen die Leistungsfähigkeit dieses Moduls.
Technische Daten
| Hersteller-Warengruppe | Druckhalte- und Nachspeiseautomaten |
| Hersteller-Serie | Flamcomat |
| Hersteller-Produktgruppe | Einzelpumpenanlage PN16 M80-M130 |
| Hersteller-Artikelnummer | 17947 |
| Hersteller | Flamco |
| Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschlussspannung | 400 |
| Artikelnummer | FLAMCO-17947 |
| Bauhöhe | 930 |
| Digitale Steuerungseinheit | ja |
| Doppelte Pumpe/Kompressoreinheit | nein |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 8712874179479 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Funktion Master/Slave | ja |
| Gewicht | 77,7 kg |
| Kompressor im Sockel | nein |
| Koppelbar | ja |
| Max Arbeitsdruck | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit austauschbarer Membran | nein |
| Mit Druckausdehnungsgefäß | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 Zoll (25) |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 48,3 |
| Wirkprinzip | Pumpe |
