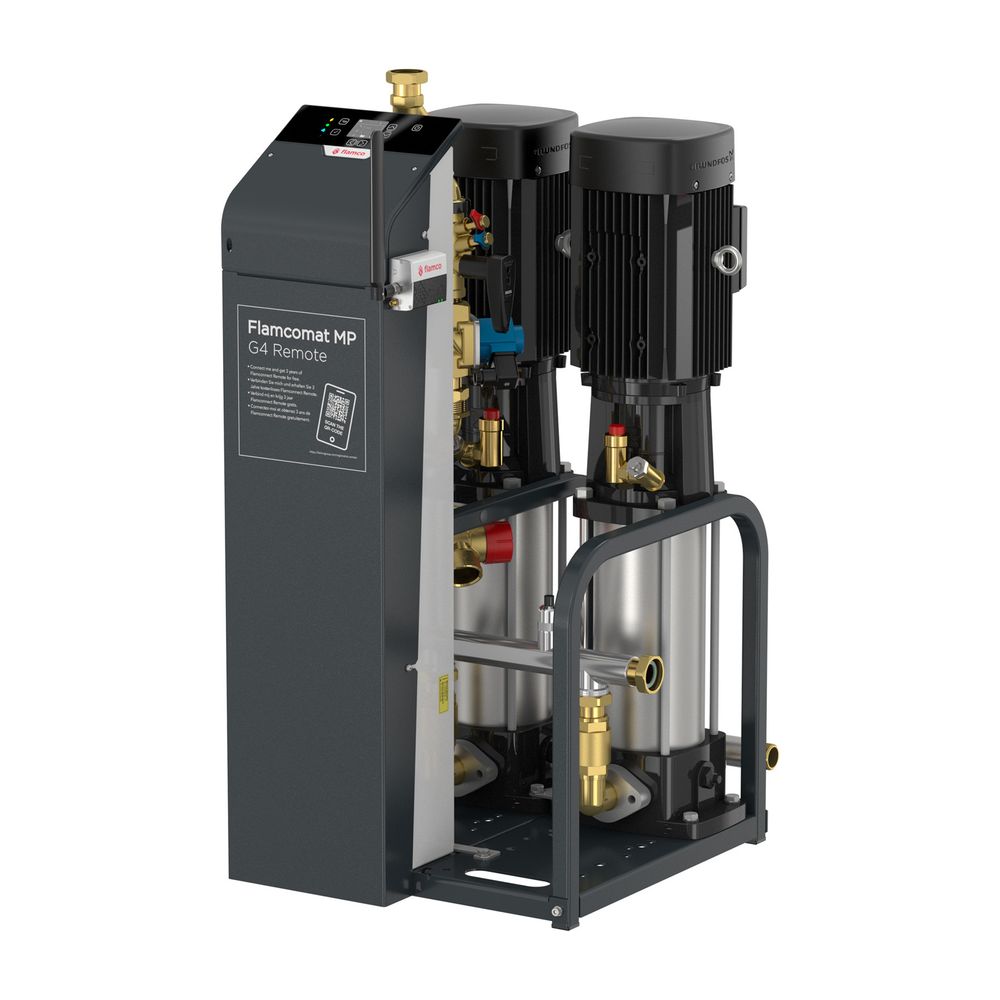

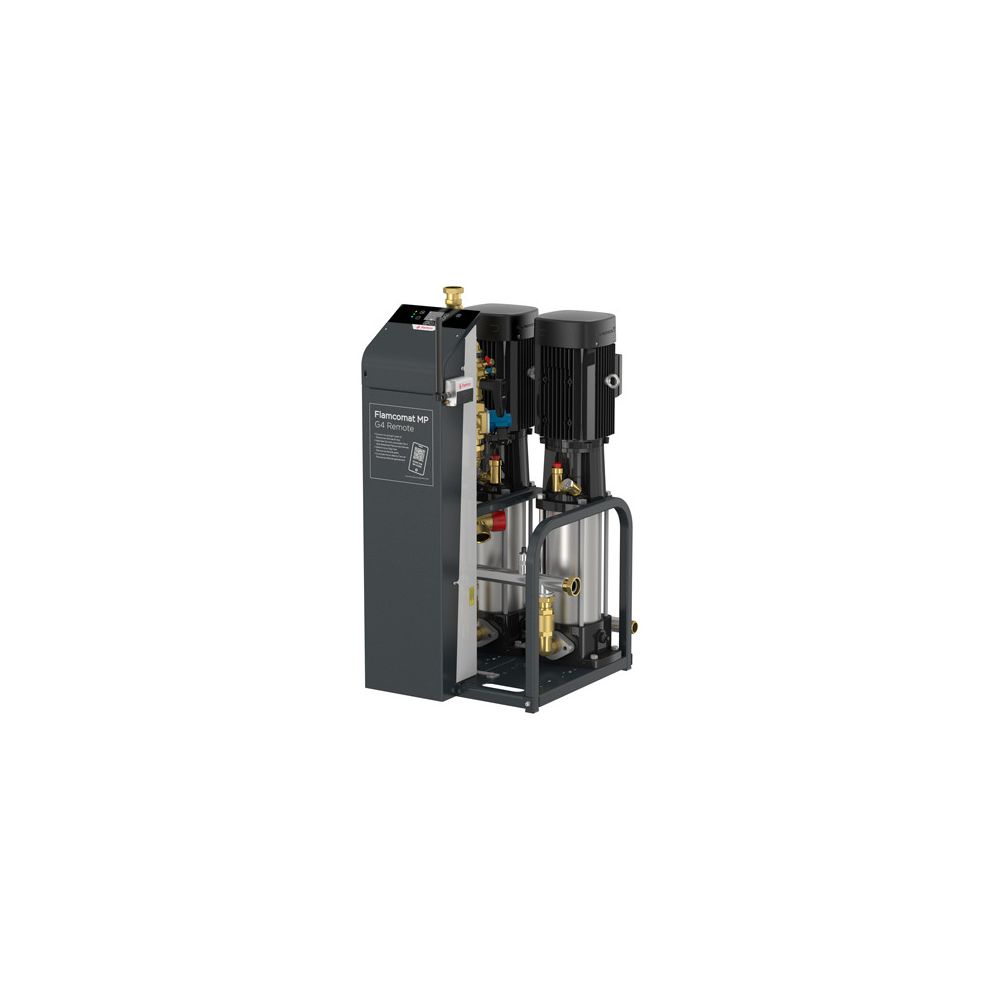

Flamco Flamcomat MP Steuermodul G 4" Remote D80, 400V

Das Flamco Flamcomat MP Steuermodul G 4" Remote D80 von Flamco aus der Serie Flamcomat ist eine fortschrittliche Steuereinheit für die Druckhaltung, Entgasung und Nachspeisung. Es ist als Duo-Aggregat mit zwei Pumpen und zwei Magnetventilen konzipiert und ermöglicht einen vollautomatischen Betrieb. Die menügeführte Steuerung ist ideal für den Einsatz in geschlossenen Heizungsanlagen nach DIN EN 12828 sowie in Kühlwassersystemen und arbeitet mit einer Anschlussspannung von 400 V.

Welche Funktionen bietet das Flamcomat Steuermodul?

Das Steuermodul ist für die Fremddruckhaltung mit Pumpe, Entgasung und Nachspeisung ausgelegt. Es verfügt über eine menügeführte Steuerung zur präzisen Druckhaltung und Entgasung, inklusive Schaltpunktbestimmung basierend auf der Bewertung der hydraulischen Dynamik. Funktionen wie Nach- und Abspeisung sind integriert. Der vollautomatische Betrieb ermöglicht die Konfiguration von Funktionen, Inbetriebnahmebedingungen und Sollwerten. Ein Störungsmanagement mit Anzeige und Speicherung von Störungen inklusive Datum und Uhrzeit ist vorhanden, ergänzt durch wählbare statistische Werte.

Wie erfolgt die Bedienung und Systemintegration?

Die Steuereinheit ist mit einem grafischen Display und Sensortastgleitern ausgestattet, die variabel angeordnet werden können. Die Bedienung erfolgt piktogrammgeführt über ein Menü mit Klartext, das in 20 frei wählbaren Sprachen verfügbar ist. Die Betriebsanzeige liefert Werte für Druck, Füllstand, Nach- und Abspeisung sowie Wasseraufbereitung. Für die optimale Anbindung an Gebäudeleitsysteme (BMS) sind Schnittstellen wie Modbus und BACnet über RS 485 sowie eine Ethernet-Schnittstelle integriert. Ein Verbundbetrieb und die Funktion Master/Slave sind ebenfalls möglich.

Welche technischen Merkmale und Einsatzbereiche zeichnen das Steuermodul aus?

Das Flamcomat Steuermodul ist auf einem pulverbeschichteten Stahlgestell (RAL3002) montiert und bietet Befestigungsmöglichkeiten. Es ist für einen zulässigen Betriebsdruck von 10 bar und einen Arbeitsdruckbereich von 4,7 bis 10,0 bar ausgelegt, mit einer Druckhaltungshysterese von ± 0,2 bar. Die maximale Betriebstemperatur beträgt 70°C, die minimale 3°C. Die Umgebungstemperatur kann zwischen 3°C und 40°C liegen. Das Modul ist bis zu 50% Frostschutzmittel auf Glykolbasis einsetzbar. Die Anwendung erfolgt in geschlossenen Heizungsanlagen nach DIN EN 12828 und Kühlwassersystemen, in Kombination mit Anschlussgruppe und Grundbehälter.

Technische Daten

• Zulässiger Betriebsdruck: 10 bar
• Arbeitsdruckbereich: 4,7 - 10,0 bar
• Druckhaltung Hysterese: ± 0,2 bar
• Maximale Betriebstemperatur: 70°C
• Anschlussspannung: 400 V
• Nennleistung: 3,0 kW
• Schallpegel: 57 dB(A)
• Länge: 600 mm
• Breite: 480 mm
• Höhe: 980 mm

Das Flamco Flamcomat MP Steuermodul G 4" Remote D80 ist eine umfassende Lösung für die präzise Druckhaltung, Entgasung und Nachspeisung in Heiz- und Kühlsystemen. Als Duo-Aggregat mit zwei Pumpen und zwei Magnetventilen bietet es einen vollautomatischen Betrieb. Mit einer Anschlussspannung von 400 V und einer Nennleistung von 3,0 kW sowie einem Arbeitsdruckbereich von 4,7 bis 10,0 bar ist es eine leistungsstarke und zuverlässige Komponente. Die intuitive menügeführte Steuerung und vielfältige Kommunikationsschnittstellen ermöglichen eine einfache Integration und Überwachung.
