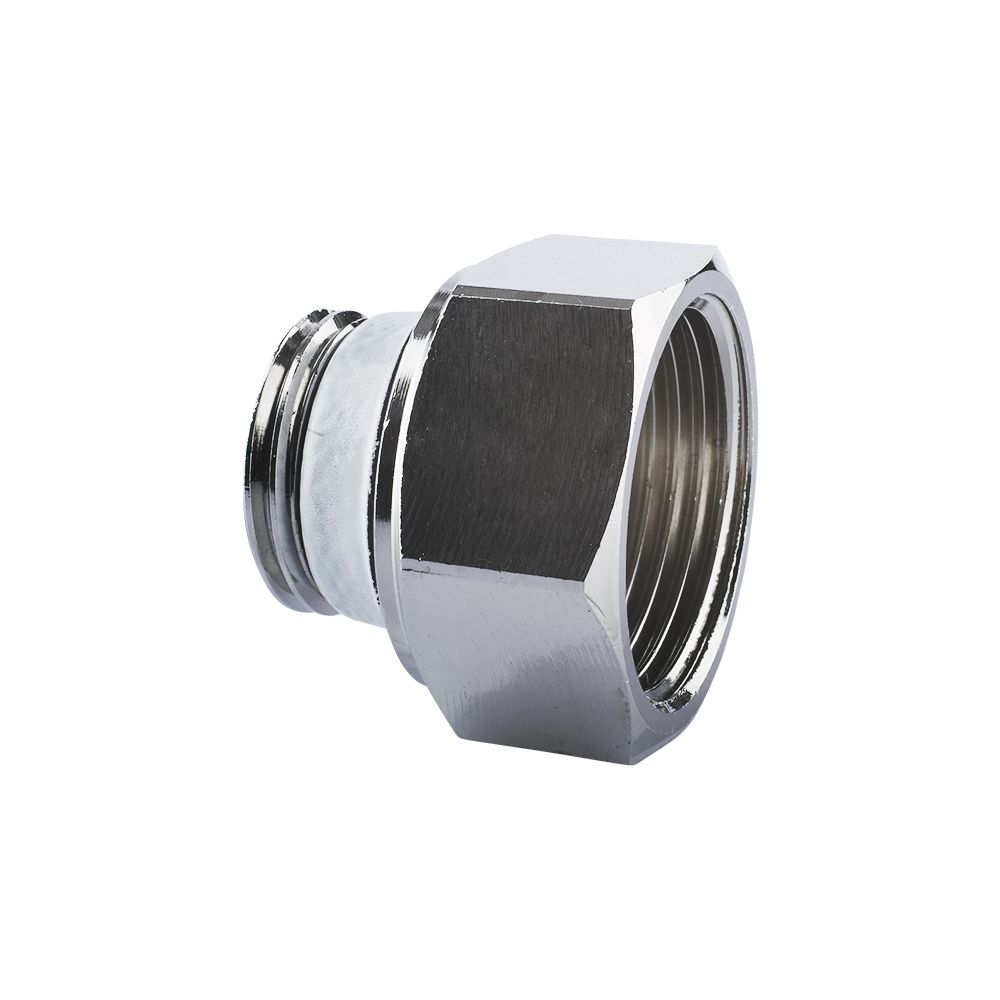

Flamco Erweiterungsstopfen G 1/2" Außengewinde x G 3/4" Innengewinde Messing vernickelt selbstdichtend
Der Flamco Erweiterungsstopfen in Messing vernickelt erweitert bestehende Gewindeverbindungen von G 1/2 Außengewinde auf G 3/4 Innengewinde. Dieser Anschluss ist selbstdichtend mit Einschneiddichtung, ausgeführt als 1-teilig, gerade und für die Montage einer flach dichtenden Verbindung konzipiert.
Wie werden die Gewindeverbindungen hergestellt?
Der Erweiterungsstopfen stellt die Verbindung eines Außengewindes zylindrisch BSPP (ISO 228-1) (Anschluss 1) mit einem Innengewinde zylindrisch (BSPP) (Anschluss 2) her. Die Dichtfläche des Innengewindes ist als flach dichtend beschrieben. Damit eignet sich der Anschluss speziell zur Anpassung eines bestehenden Anschlussbilds, wenn von G 1/2 auf G 3/4 erweitert werden soll.
Welche Materialien und Dichtungstechnik kommen zum Einsatz?
Der Erweiterungsstopfen besteht aus Messing der Güte CuZn39Pb3 (CW614N) für beide Anschlüsse und ist vernickelt, was zusätzlichen Schutz bietet. Die Abdichtung erfolgt selbstdichtend über eine Gewindeeinschneiddichtung am Außengewinde. Das Dichtungsmaterial ist Ethylen-Propylen-Dien-Kautschuk (EPDM).
Welche Druck- und Temperaturbereiche sind relevant?
Für den Einsatz ist ein maximaler Arbeitsdruck bei 20 °C von 10 sowie ein maximaler Betriebsdruck bei maximaler Mediumtemperatur von 10 vorhanden. Die Druckstufe Flansch (PN): PN 10 ist angegeben. Der Dauerbetrieb ist für eine Mediumtemperatur von 0 - 110 vorgesehen.
Welche weiteren technischen Merkmale sind zu beachten?
Das Bauteil ist gerade und als 1-teilig ausgeführt. Es ist nicht verschlossen und besitzt kein Entleerungsventil, keinen Entlüfter, keinen Stoßnocken sowie keinen Hinweis auf eine Verbindungsanzeige. Die Schlüsselweite beträgt 30.
Technische Daten
- Anschluss 1 (Außengewinde): G 1/2 Zoll (15)
- Anschluss 2 (Innengewinde): G 3/4 Zoll (20)
- Gewindeart Anschluss 1: zylindrisch BSPP (ISO 228-1)
- Werkstoff: Messing (CuZn39Pb3 (CW614N))
- Oberflächenschutz: vernickelt
- Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Betriebsdruck bei max. Mediumtemperatur: 10
- Druckstufe Flansch (PN): PN 10
- Mediumtemperatur (Dauerbetrieb): 0 - 110
- Länge: 27,5
Der Flamco Erweiterungsstopfen aus vernickeltem Messing bietet eine zuverlässige Lösung zur Erweiterung von Gewindeverbindungen. Mit seinem G 1/2" Außengewinde und G 3/4" Innengewinde sowie der selbstdichtenden EPDM-Dichtung ist er für Drücke bis PN 10 und Temperaturen von 0 bis 110 geeignet.
Technische Daten
| Hersteller-Warengruppe | Anschlussarmaturen |
| Hersteller-Produktgruppe | Rücklaufverschraubungen |
| Hersteller-Artikelnummer | F10822 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Artikelnummer | FLAMCO-F10822 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | nein |
| Druckstufe Flansch (PN) | PN 10 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852206298 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,055 kg |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 27,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | vernickelt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Reduzierend | ja |
| Schlüsselweite | 30 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Zertifiziert nach NF 545 | nein |
