Beschreibung

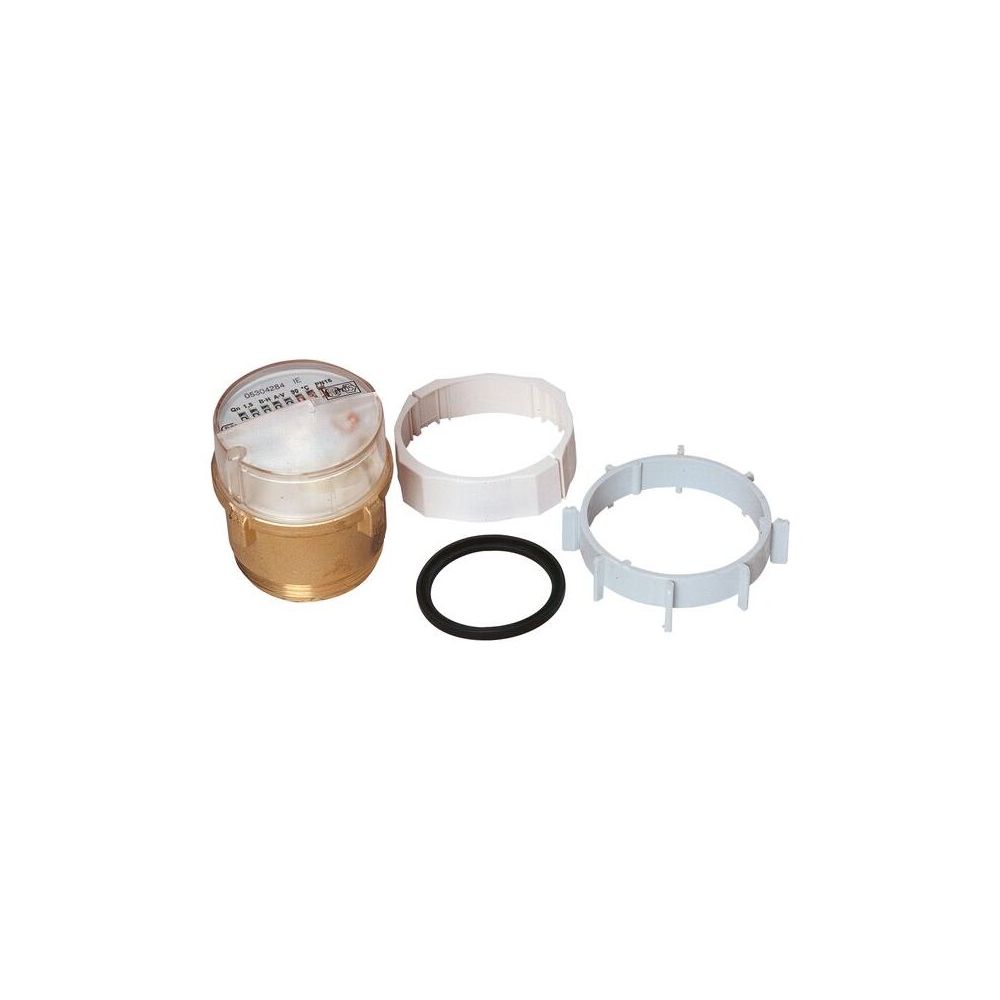

Flamco MTW-IE Koax G 2"B Q3 2,5 Messpatrone Warmwasser, Mehrstrahl-Trockenläufer
Die Flamco MTW-IE Koax G 2"B Q3 2,5 Messpatrone ist ein Warmwasser-Mehrstrahl-Trockenläufer, speziell konzipiert für Unterputzwasserzähler. Als Teil des Systems Modularis bietet sie eine präzise und zuverlässige Erfassung des Trinkwasserverbrauchs. Mit einem Nenndurchfluss Q3 von 2,5 m³/h und einem um 360 Grad drehbaren 8-Rollenzählwerk ist sie ideal für den Einsatz in Warmwasserinstallationen und für die Integration in Fernauslesesysteme vorbereitet.
Wie ist die Messpatrone MTK-OZ aufgebaut?
Die Messpatrone MTK-OZ ist in Mehrstrahlausführung konzipiert und verfügt über ein 360 Grad drehbares 8-Rollenzählwerk. Das Gehäuse besteht aus robustem Pressmessing, während alle medienberührenden Kunststoffbauteile KTW / W270 geprüft sind, was die Eignung für Trinkwasser sicherstellt. Die Zählerausführung ist trocken, und die Messpatrone ist für die horizontale sowie vertikale (steigende) Montage geeignet.
Welche Auslese- und Erweiterungsoptionen sind verfügbar?
Die Messpatrone ist für die Einbindung in beliebige Fernauslesesysteme vorbereitet. Eine flexible Nachrüstung ist mit einem S0-Impulsmodul, M-Bus Modul oder OMS-Funk Modul möglich. Die Anzeigeart ist analog, und die Kommunikation ist im Lieferzustand ohne, kann aber durch die genannten Module erweitert werden.
Welche technischen Leistungsdaten zeichnen das Produkt aus?
Der Nenndurchfluss Q3 beträgt 2,5 m³/h. Die metrologische Klasse ist mit R80H / R50V angegeben. Der maximale Anzeigewert liegt bei 99999,999 m³, der minimale Anzeigewert bei 0,05 l. Der Anschluss erfolgt über G2B. Die Messmethode basiert auf einem Turbinenrad.
Welche Betriebsgrenzen sind zu beachten?
Die Messpatrone ist für einen zulässigen Betriebsüberdruck PB von 10 bar ausgelegt. Die zulässige Betriebstemperatur TB beträgt 90 °C. Die Temperaturklasse ist T30/90, und die Mediumtemperatur für den Dauerbetrieb liegt zwischen 30 und 90 °C. Der Nenndurchmesser des Gehäuses beträgt DN 50, und die Druckstufe des Artikels ist PN 16.
Technische Daten
- Nenndurchfluss Q3: 2,5 m³/h
- Metrologische Klasse: R80H / R50V
- Anzeigewert max: 99999,999 m³
- Anzeigewert min: 0,05 l
- Anschluss: G2B
- Zul. Betriebsüberdruck PB: 10 bar
- Zul. Betriebstemperatur TB: 90 °C
- Werkstoff des Gehäuses: Messing
- Nenndurchmesser Gehäuse: DN 50
- Druckstufe Artikel: PN 16
- Mediumtemperatur (Dauerbetrieb): 30 - 90 °C
- Temperaturklasse: T30/90
- Messmethode: Turbinenrad
Die Flamco MTW-IE Koax Messpatrone bietet eine präzise und flexible Lösung für die Warmwasserverbrauchsmessung in Unterputzwasserzählern. Mit einem Nenndurchfluss von 2,5 m³/h, einer maximalen Betriebstemperatur von 90 °C und dem robusten Pressmessinggehäuse ist sie eine zuverlässige Komponente für moderne Trinkwasserinstallationen. Die Vorbereitung für Fernauslesesysteme unterstreicht die zukunftssichere Ausrichtung dieses Mehrstrahl-Trockenläufers.
Lieferumfang
- 1x Flamco MTW-IE Koax Messpatrone
- 1x Rosettenausgleichsring
- 1x Plombierring
Technische Daten
| Hersteller-Warengruppe | Wasserzähler |
| Hersteller-Produktgruppe | Naß-/Trockenstrahlläufer |
| Hersteller-Artikelnummer | M1274812B3 |
| Hersteller | Flamco |
| Anzeigeart | analog |
| Arbeitslänge | 60 |
| Art der vertikalen Befestigung | steigend |
| Art des Zählergehäuses | trocken |
| Artikelnummer | FLAMCO-M1274812B3 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4018919089494 |
| Eichgebühren | M1770017 |
| Geeignet für | Heißwasser |
| Gewicht | 0,45 kg |
| Kommunikation | ohne |
| Kontinuierlicher Volumenstrom (Q3) | 2,5 |
| Mediumtemperatur (Dauerbetrieb) | 30 - 90 |
| Messmethode | Turbinenrad |
| Mit Absperrventil | nein |
| Mit Wasserzählerbügel | nein |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Nenndurchmesser alle Anschlüsse | 2 Zoll (50) |
| Nenndurchmesser Gehäuse | DN 50 |
| Rohraußendurchmesser alle Anschlüsse | 50 |
| Temperaturklasse | T30/90 |
| Verhältnis R (Q3/Q1) | 2,5 |
| Werkstoff des Gehäuses | Messing |
