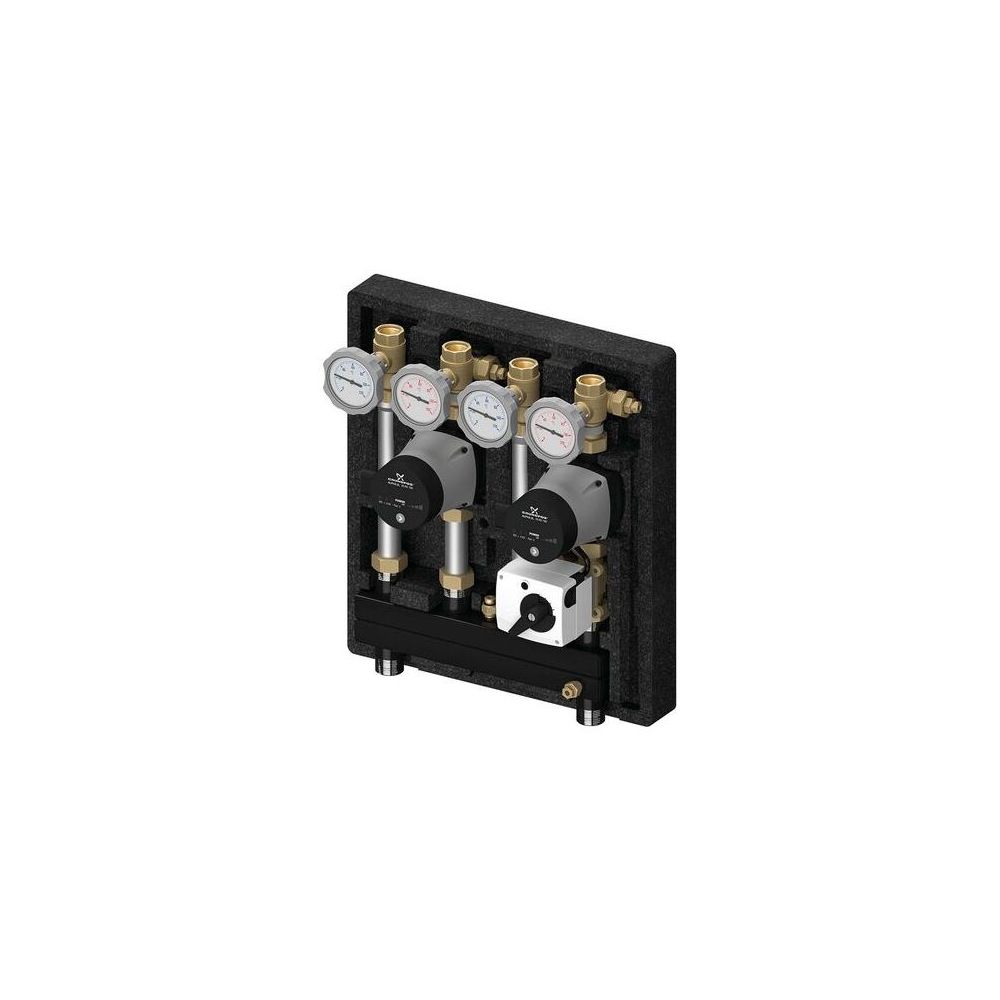

Flamco Pumpengruppe Kombimix MK/UK Pumpe UPM3 Hybrid 15-70, Iso

Meibes Pumpengruppe Kombimix, DN20 1x UK, 1x MK, UPM3 Hybrid 25-70 Pumpengruppe für einen ungemischten Heizkreis (z. B. Radiatoren) und einen gemischten Heizkreis (z. B. Fußboden- heizung). Werkseitig vormontiert mit hydaulisch anpassbarem Verteiler. Typische Installation in kleinen Heiz- systemen mit 2 Heizkreisen (der übliche Speicherladekreis lässt sich einfach ergänzen) VORTEILE: dicht vormontiert mit Dämmung Verteiler umschaltbar zwischen Standard und differenzdruckarm exakte Mischtemperatur durch Bypass im Mischer Fühlermontage in Tauchhülsen vorbereitet schnelle Montage, weil nur 1 Einheit BESTEHEND AUS: - Grundfos-Umwälzpumpe UPM3 Hybrid 25-70 (Einbaulänge 180 mm), jeweils 1 pro HK - 4 Kugelhähne mit Zeigerthermometer - 3-Wege-Mischer mit stufenlos ein- stellbarem Bypass - 3-Pkt- Stellantrieb, 230V - Rückflussverhinderer im VL,aufstellbar - Dämmschalen aus EPP TECHNISCHE DATEN: Anschlüsse zum - Heizkreis: G 3/4" Innengewinde Abstand VL - RL: 90 mm - Kessel: G 1 " AG Abstand VL - RL: 270 mm Temperaturanzeige: 0 bis 120 Grad max. Betriebstemperatur: 110 Grad max. Betriebsdruck: 6 bar UK (ungemischter Heizkreis): Kvs-Wert: 4,9 m3/h erreichbarer Volumenstrom: 2,2 m3/h erreichbare Leistung (20 Kelvin): 51 kW MK (gemischter Heizkreis): Kvs-Wert: 4,4 m3/h erreichbarer Volumenstrom: 2,1 m3/h erreichbare Leistung (10 Kelvin): 24 kW Höhe: 460 mm Breite: 410 mm Tiefe: 260 mm AUSFÜHRUNG: Mit Grundfos Pumpe UPM3 Hybrid 25-70 Vorläufe rechts Artikelnummer: 26102. 3 EAN-/ GTIN-Nummer: 4016715059208

Siehe Montageanleitung für detaillierte Anweisungen.
