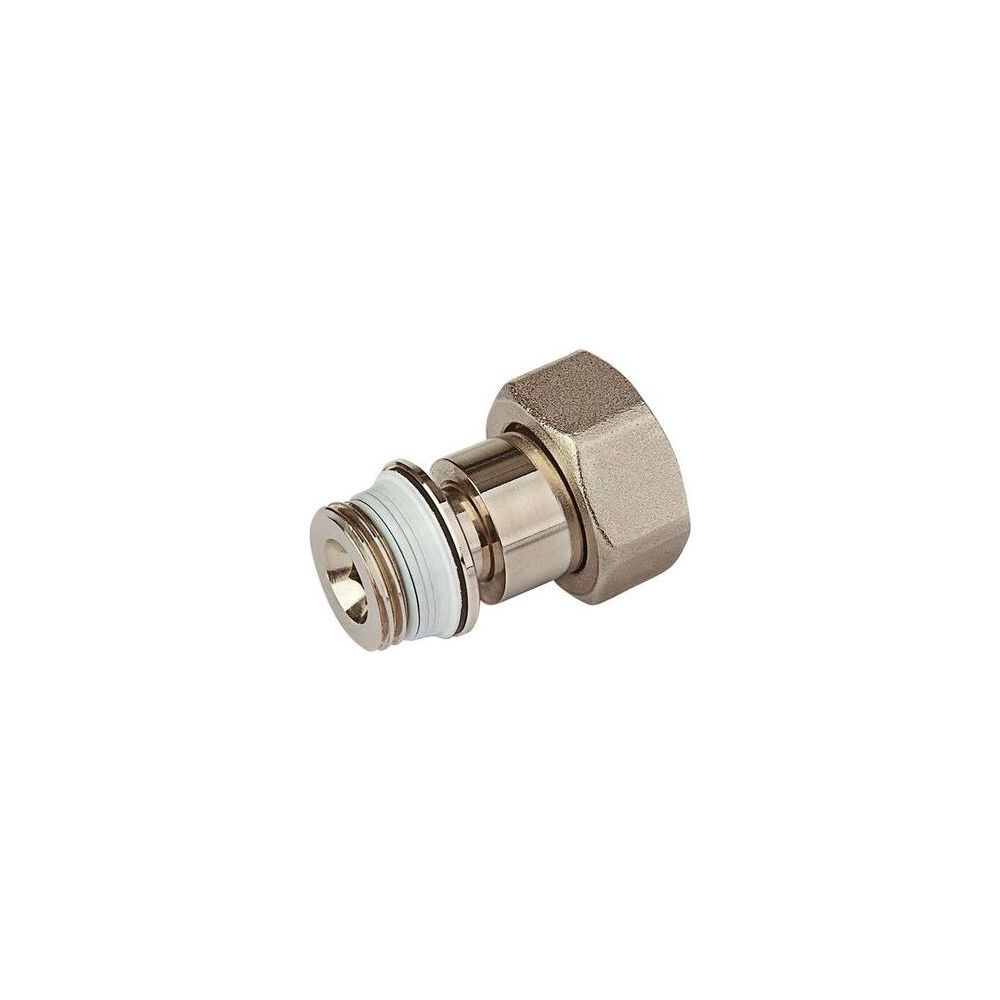

Flamco Ausgleichstülle G 3/4" Außengewinde x G 1" i Konus Messing vernickelt selbstdichtend
Die Flamco Ausgleichstülle G 3/4" Außengewinde x G 1" i Konus Messing vernickelt selbstdichtend ist eine 2-teilige, gerade Anschlussarmatur. Sie dient dem Längenausgleich von bis zu 20 mm in Rohrleitungssystemen und ermöglicht eine zuverlässige Verbindung zwischen einem 3/4-Zoll-Außengewinde und einem 1-Zoll-Eurokonusanschluss. Die selbstdichtende Funktion wird durch eine Gewindeeinschneiddichtung sichergestellt.
Wofür wird die Ausgleichstülle eingesetzt?
Die Flamco Ausgleichstülle ist speziell für den Längenausgleich in Rohrleitungssystemen konzipiert. Sie ermöglicht einen Ausgleich von bis zu 20 mm, was eine hohe Flexibilität bei der Installation bietet. Das Bauteil aus vernickeltem Messing schafft eine sichere Verbindung zwischen einem 3/4-Zoll-Außengewinde und einem 1-Zoll-Eurokonusanschluss.
Wie ist die Abdichtung der Ausgleichstülle realisiert?
Die Ausgleichstülle ist selbstdichtend mit einer integrierten Gewindeeinschneiddichtung. Als Dichtungsmaterial kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz. Dieses Material stellt eine hohe Beständigkeit gegenüber verschiedenen Medien sicher und trägt zu einer zuverlässigen und dauerhaften Abdichtung bei.
Welche Anschlüsse sind vorhanden?
Die Ausgleichstülle ist in einer 2-teiligen, geraden Ausführung gestaltet. Anschluss 1 ist ein Außengewinde zylindrisch BSPP (ISO 228-1) mit einem Nenndurchmesser von 3/4 Zoll (20). Anschluss 2 ist ein Eurokonus nach EN 16313 mit einem Nenndurchmesser von 1 Zoll (25). Beide Anschlüsse bestehen aus Messing (Anschluss 1: CuZn39Pb3 (CW614N), Anschluss 2: CuZn40Pb2 (CW617N)) und sind vernickelt. Die Schlüsselweite der Überwurfmutter beträgt 37.
Welche Betriebsbedingungen sind zu beachten?
Für die Flamco Ausgleichstülle ist ein maximaler Betriebsdruck von 10 bei maximaler Mediumtemperatur angegeben. Der maximale Arbeitsdruck bei 20 °C beträgt ebenfalls 10. Die zulässige Mediumtemperatur für den Dauerbetrieb liegt zwischen 0 °C und 110 °C. Die Druckstufe Flansch (PN) ist PN 10.
Technische Daten
- Ausführung: 2-teilig, gerade
- Längenausgleich: bis 20 mm
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1), Nenndurchmesser 3/4 Zoll (20)
- Anschluss 2: Eurokonus nach EN 16313, Nenndurchmesser 1 Zoll (25)
- Material: Messing (CuZn39Pb3 (CW614N) / CuZn40Pb2 (CW617N))
- Oberfläche: vernickelt
- Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Betriebsdruck bei max. Mediumtemperatur: 10
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Länge: 63 mm
- Schlüsselweite Überwurfmutter: 37
Die Flamco Ausgleichstülle bietet eine robuste und flexible Lösung für den Längenausgleich in verschiedenen Installationen. Ihre Konstruktion aus vernickeltem Messing und die selbstdichtende Gewindeeinschneiddichtung sorgen für hohe Zuverlässigkeit und Langlebigkeit. Mit einem maximalen Betriebsdruck von 10 und einem Temperaturbereich von 0 bis 110 °C ist sie vielseitig einsetzbar und trägt zu einer effizienten und sicheren Systemintegration bei.
Technische Daten
| Hersteller-Warengruppe | Anschlussarmaturen |
| Hersteller-Produktgruppe | Rücklaufverschraubungen |
| Hersteller-Artikelnummer | F10512 |
| Hersteller | Flamco |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Eurokonus nach EN 16313 |
| Artikelnummer | FLAMCO-F10512 |
| Ausführung | 2-teilig |
| DIN-CERTCO-Zertifikat | nein |
| Druckstufe Flansch (PN) | PN 10 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | nein |
| EAN-13 | 4013852259027 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,15 kg |
| KIWA-Prüfsiegel | nein |
| KOMO-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Länge | 63 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Betriebsdruck bei max Mediumtemperatur | 10 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 110 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit thermischer Isolierung | nein |
| Mit TÜV-Zulassung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 1 Zoll (25) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | vernickelt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Reduzierend | nein |
| Schlüsselweite | 14 |
| Schlüsselweite Überwurfmutter | 37 |
| Systemgebunden | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn39Pb3 (CW614N) |
| Werkstoffgüte Anschluss 2 | CuZn40Pb2 (CW617N) |
| Zertifiziert nach NF 545 | nein |
