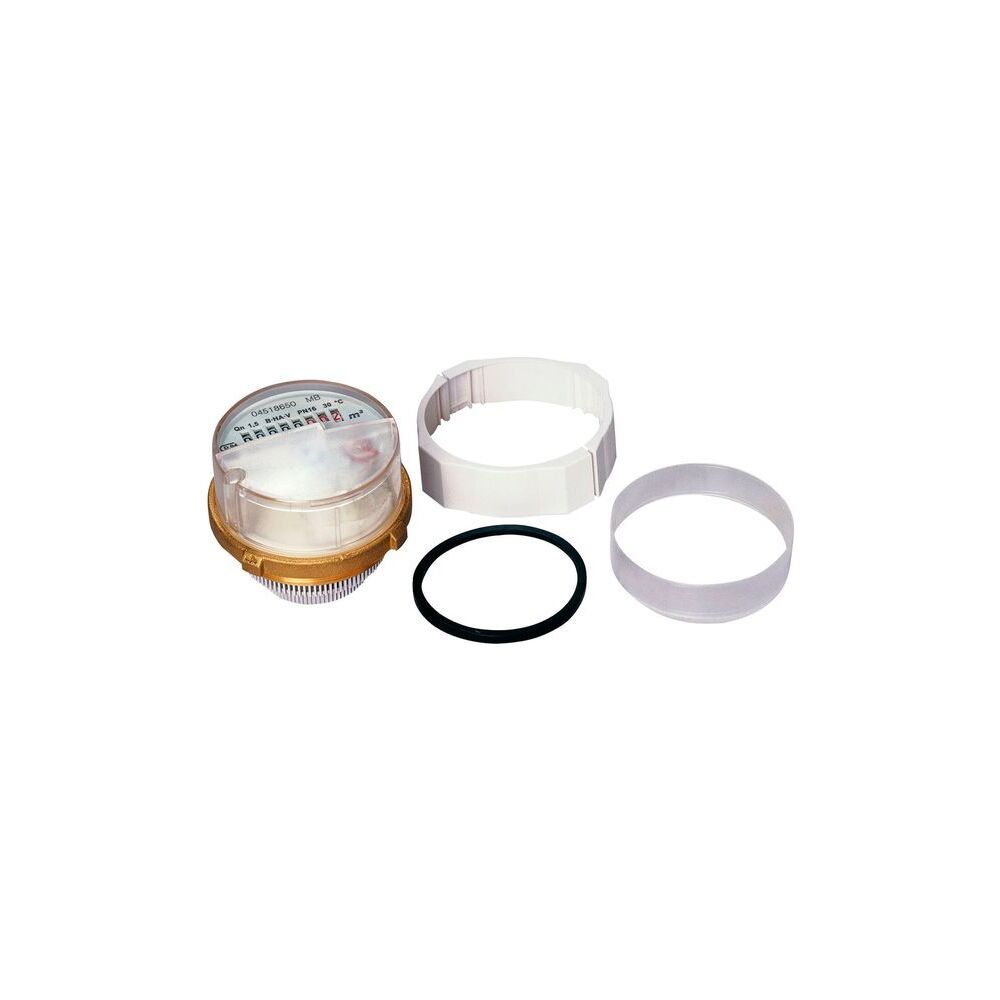

Flamco MTW-MT Koax M64x2 Q3 2,5 Messpatrone Warmwasser, Mehrstrahl-Trockenläufer
Der Flamco MTW-MT Koax M64x2 Q3 2,5 Messpatrone ist ein Warmwasser-Mehrstrahl-Trockenläufer, konzipiert für Unterputzwasserzähler im System Modularis. Diese Messpatrone ermöglicht die präzise Erfassung des Trinkwasserverbrauchs und bietet durch die Vorbereitung für Fernauslesesysteme eine hohe Flexibilität. Sie ist ideal für Anwendungen, die eine zuverlässige und genaue Messung des Warmwasserverbrauchs erfordern.
Welche Merkmale zeichnen die Flamco Messpatrone aus?
Die Messpatrone MTK-OZ, als Teil des MODULAR MT Systems, ist speziell für Unterputzwasserzähler in Mehrstrahlausführung konzipiert. Sie verfügt über ein um 360 Grad drehbares 8-Rollenzählwerk, das eine einfache Ablesung ermöglicht. Für die Integration in moderne Messinfrastrukturen ist die Patrone für beliebige Fernauslesesysteme vorbereitet und kann optional mit einem S0-Impulsmodul, M-Bus Modul oder OMS-Funk Modul nachgerüstet werden. Das Gehäuse besteht aus robustem Pressmessing, während die medienberührenden Kunststoffbauteile KTW / W270 geprüft sind, was die Eignung für Trinkwasseranwendungen unterstreicht. Ein Rosettenausgleichsring und ein Plombierring sind im Lieferumfang enthalten.
Welche technischen Leistungsdaten sind relevant?
Die Messpatrone ist für einen Nenndurchfluss Q3 von 2,5 m³/h ausgelegt und entspricht der metrologischen Klasse R80H / R50V. Der maximale Anzeigewert beträgt 99999,999 m³, während der minimale Anzeigewert bei 0,05 l liegt. Der Anschluss erfolgt über M64x2. Für den Betrieb ist ein zulässiger Betriebsüberdruck PB von 10 bar und eine zulässige Betriebstemperatur TB von 90 Grd. C vorgesehen. Die Temperaturklasse ist T30/90, mit einer Mediumtemperatur im Dauerbetrieb von 30 - 90 °C. Als Durchflussstoff ist Trinkwasser angegeben, und die Messmethode basiert auf einem Turbinenrad.
Wie erfolgt die Montage und welche Bauweise liegt vor?
Die Messpatrone ermöglicht eine flexible Installation, da sie sowohl horizontal als auch vertikal montiert werden kann; die Art der vertikalen Befestigung wird als steigend beschrieben. Das Zählergehäuse ist als trocken ausgeführt und die Anzeige erfolgt analog. Weitere Spezifikationen umfassen einen Nenndurchmesser des Gehäuses von DN 50 und eine Druckstufe von PN 16 für den Artikel sowie den Flansch. Der Nenndurchmesser aller Anschlüsse ist 2 Zoll (50).
Technische Daten
- Nenndurchfluss Q3: 2,5 m³/h
- Metrologische Klasse: R80H / R50V
- Anzeigewert max: 99999,999 m³
- Anzeigewert min: 0,05 l
- Anschluss: M64x2
- Zulässiger Betriebsüberdruck PB: 10 bar
- Zulässige Betriebstemperatur TB: 90 Grd. C
- Temperaturklasse: T30/90
- Messmethode: Turbinenrad
- Werkstoff Gehäuse: Messing
Die Flamco MTW-MT Koax Messpatrone ist eine präzise und flexible Lösung für die Warmwasserzählung in Unterputzinstallationen. Mit einem Nenndurchfluss von 2,5 m³/h, einer maximalen Betriebstemperatur von 90 Grd. C und der Vorbereitung für Fernauslesesysteme bietet sie eine hohe Leistungsfähigkeit und Anpassungsfähigkeit für moderne Messsysteme.
Technische Daten
| Hersteller-Warengruppe | Wasserzähler |
| Hersteller-Produktgruppe | Naß-/Trockenstrahlläufer |
| Hersteller-Artikelnummer | M1274850B3 |
| Hersteller | Flamco |
| Anzeigeart | analog |
| Arbeitslänge | 34,6 |
| Art der vertikalen Befestigung | steigend |
| Art des Zählergehäuses | trocken |
| Artikelnummer | FLAMCO-M1274850B3 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4018919089524 |
| Eichgebühren | M1770017 |
| Geeignet für | Heißwasser |
| Gewicht | 0,27 kg |
| Kommunikation | ohne |
| Kontinuierlicher Volumenstrom (Q3) | 2,5 |
| Mediumtemperatur (Dauerbetrieb) | 30 - 90 |
| Messmethode | Turbinenrad |
| Mit Absperrventil | nein |
| Mit Wasserzählerbügel | nein |
| Montage horizontal | ja |
| Montage vertikal | ja |
| Nenndurchmesser alle Anschlüsse | 2 Zoll (50) |
| Nenndurchmesser Gehäuse | DN 50 |
| Rohraußendurchmesser alle Anschlüsse | 50 |
| Temperaturklasse | T30/90 |
| Verhältnis R (Q3/Q1) | 2,5 |
| Werkstoff des Gehäuses | Messing |
