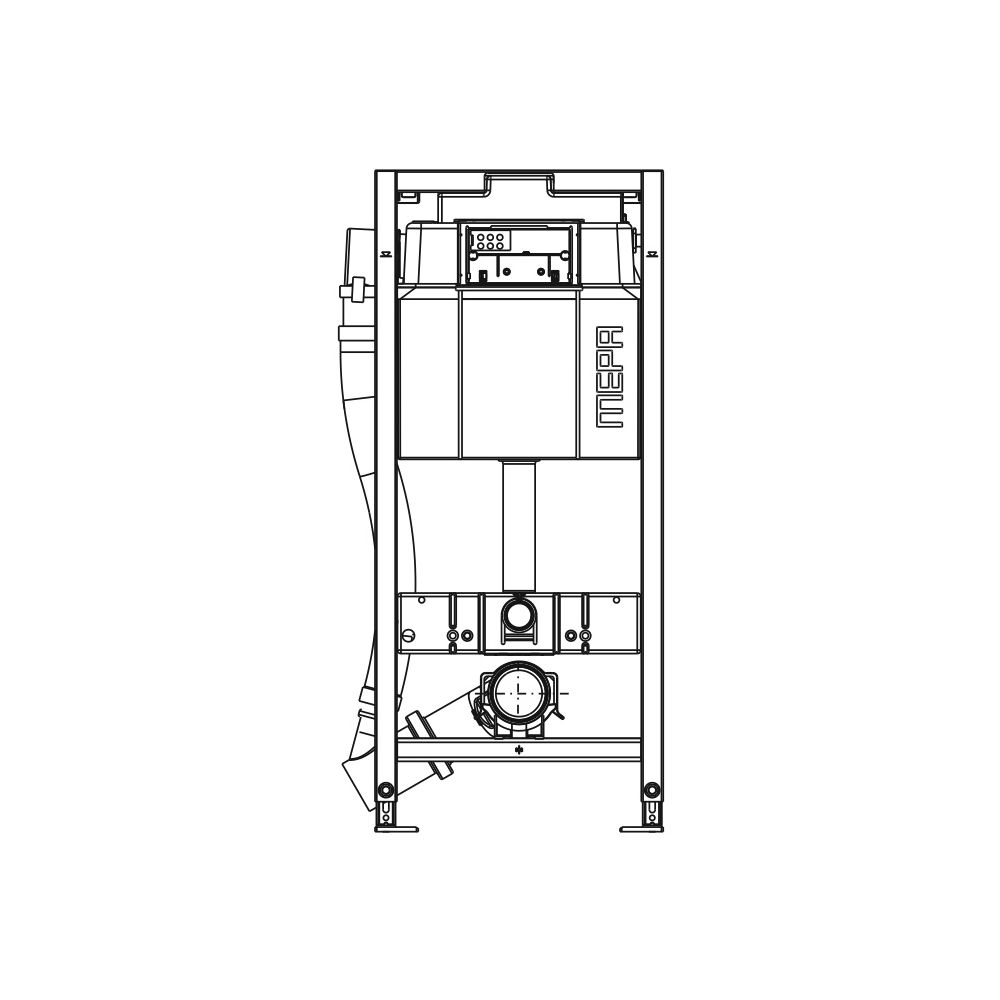

Mepa nextVIT Air-WC-Element mit Spülkasten A31 Lüfter manuell

MEPA nextVIT Air-WC-Element SPK A31 Lüfter manuell VERWENDUNGSZWECK- vormontiertes Montageelement für
wandhängendes WC
- für Trockenbaumontage
- zur Einzelmontage vor eine Massiv-
oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv-
oder vor eine Ständerleichtbauwand
- zur Geruchsabsaugung
- bei Betrieb mit der Betätigungsplatte
Zero Lumo kann der Lüfter entweder
manuell oder automatisch angesteuert
werden EIGENSCHAFTEN- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser-
oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm
mit integrierter Rutschhemmung,
Fußplatten drehbar, Bohrfehler
ausgleichend,
Tiefe passend zum Einbau in UW-Profil UW
50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur
exakten Ausrichtung der Achsmitte und
Montagehöhe des Elementes
- UP-Spülkasten Sanicontrol Typ A31
- 2-Mengen- oder 1-Mengen- oder
Start/Stopp-Spültechnik
- EasyConnect-System für werkzeuglose
Montage am Spülkasten
- Spülkasten komplett vormontiert
- Prüfung und CE-Kennzeichnung gemäß DIN
EN 14 055
- Wasseranschluss rechts
- Spülmenge 6/3 l (Werkseinstellung)
- Spülmengen getrennt einstellbar: große
Spülmenge 5 - 7 l, stufenlos kleine
Spülmenge 3 - 4,5 l, stufenlos
- maximales Spülvolumen 7,5 l
- bei Werkseinstellung sofortiges
Nachspülen möglich
- integrierte Spülstromdrossel zur
stufenlosen Reduzierung des Spülstroms
von ca. 2,2 l/s (min. Drosselung) bis
ca. 1,8 l/s (max. Drosselung)
- schwitzwassergedämmt
- 25 Jahre Ersatzteilgarantie gemäß den
MEPA-Garantiebedingungen
- mechanische Betätigung von vorn
- WC-Anschlussbogen 3-fach
tiefenverstellbar
- Anschluss Dusch-WC-Systeme möglich
- Geruchsabsaugung mit integriertem
Radiallüfter
- Lüfterbetrieb manuell oder
elektronisch
- Dehzahlregulierung
- 230/24 DC Volt Netzbetrieb über
integriertes UP-Netzgerät, Schutzart IP
54
- leckluftdichte Rückschlagklappe LIEFERUMFANG- Montage-Set zur Montage in
Ständerleichtbauwand
- Wasseranschluss G 1/2 A mit
integriertem Eckventil und Handrad
- PE Wand-WC-Anschlussbogen DN 90
- PE Wand-WC-Anschlussgarnitur DN 90
- PE Übergangsstück DN 90/110
- Wand-WC-Befestigungsset M12
- Bauschutzkasten für Revisionsöffnung
- 2 Schutzstopfen
- Rohranschluss-Set für Lüfter
- Befestigungsmaterial ZUBEHÖR- Wandwinkel zur Einzelmontage vor
Massivwand (Art. 541023)
- Betätigungsplatten Serie MEPA Zero
Lumo
- Betätigungsplatten Serie MEPA Zero
- Betätigungsplatten Serie MEPA Orbit
- Betätigungsplatten Serie MEPA Frame
- Betätigungsplatten Serie MEPA Sun

- Aufgrund der geringen Lüfterleistung
und dem damit verbundenen begrenzten
Abluftvolumen, darf das Air-WC nicht als
Ersatz für eine Raumentlüftung gemäß DIN
18017 eingesetzt werden.
- Für bestimmte WC-Keramiken nicht
geeignet. Eine ständig aktualisierte
Liste von WC-Keramiken , die mit dem
Air-WC nicht kompatibel sind, finden Sie
unter:
www.mepa.de/Download/Planungshilfen
- Ausführliche Informationen zu den MEPA
Garantiebedingungen finden Sie unter:
www.mepa.de/mepa/Garantie
