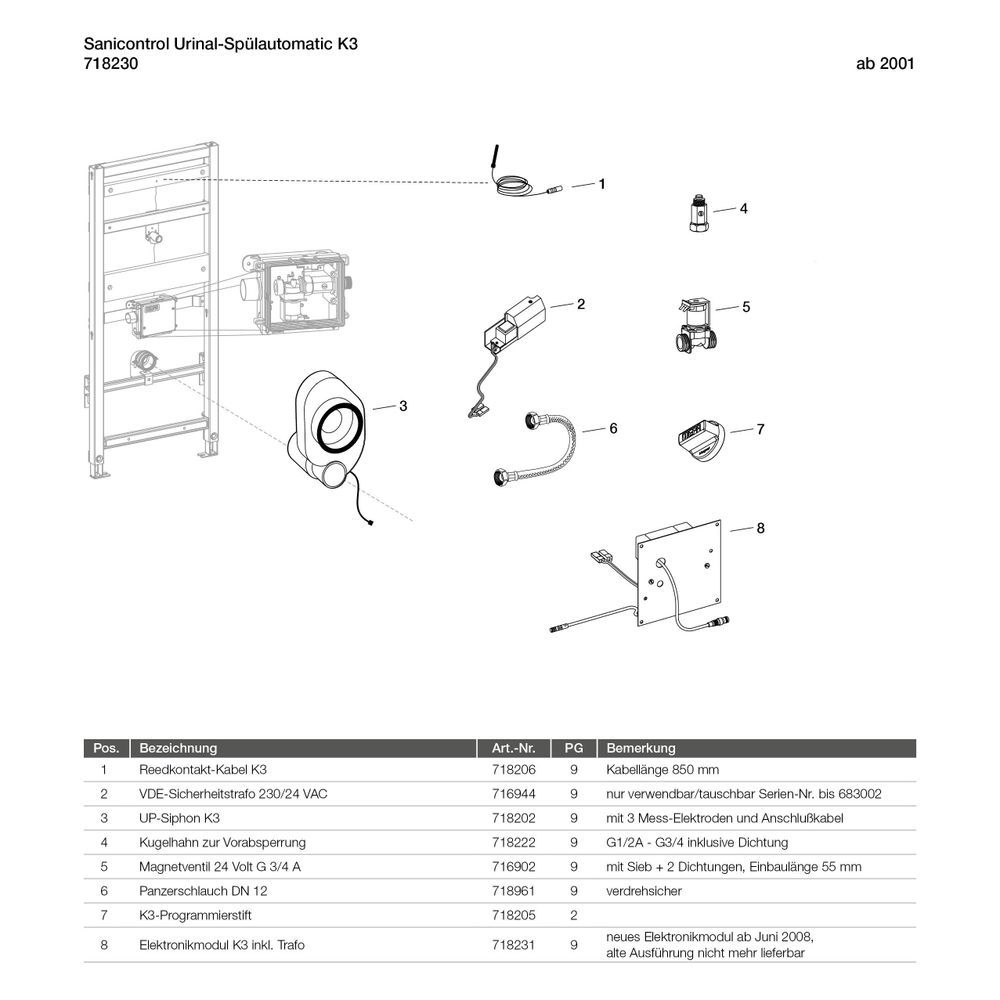

Mepa nextVIT Urinal-Element Unterputz-Spülsystem K3 elektronisch

MEPA nextVIT Urinal-Element UP-Spülsystem K3 elektronisch VERWENDUNGSZWECK- vormontiertes Montageelement für
Urinal mit verdecktem Zulauf von hinten
- für Trockenbaumontage
- zur Kombination mit elektronischer,
verdeckt montierter UP-Urinal-Steuerung
Sanicontrol K3
- zur Einzelmontage vor eine Massiv-
oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv-
oder vor eine Ständerleichtbauwand EIGENSCHAFTEN- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser-
oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm
mit integrierter Rutschhemmung,
Fußplatten drehbar, Bohrfehler
ausgleichend Tiefe passend zum Einbau in
UW-Profil UW 50 und UW 75 und
MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur
exakten Ausrichtung der Achsmitte und
Montagehöhe des Elementes
- werkzeuglos höhenverstellbare,
rutschhemmende Anschlusstraversen für
Wasseranschluss, Ablauf,
Keramikbefestigung
- Elementhöhe auf Keramik anpassbar,
erweiterbar von 1150 bis 1325 mm
- für Betriebsdruck 0,3 - 10 bar
- vandalensicher LIEFERUMFANG- Montage-Set zur Montage in
Ständerleichtbauwand
- Befestigung Keramik Schichtholzplatte
420x100x21 mm
- 2 Stockschrauben M8
- schallgedämmte MEPA-Wandscheibe G 1/2
- Ablaufrohrschelle DN 50
- HT-Ablaufbogen DN 50
- Panzerschlauch DN 12 G 1/2 A x G 3/4
verdrehsicher, Länge 500 mm
- Einlaufverbinder DN 15
- UP-Gehäuse für MEPA-Urinalsteuerung
Sanicontrol K3, mit Wasseranschluss G
1/2 A seitlich am UP-Gehäuse
- Wasserstrecke G 3/4 mit Kugelhahn, zur
Vorabsperrung, vormontiert im UP-Gehäuse
- Anschlussklemme für Elektroanschluss
230 VAC seitlich im UP-Gehäuse
- Bauschutz Serviceöffnung, ablängbar,
130x110x30 mm
- Fußverlängerungsset 175 mm
- Befestigungsmaterial ZUBEHÖR- Wandwinkel-Set zur Einzelmontage vor
Massivwand (Art.Nr. 541023)
- Urinal-Spülautomatic Sanicontrol K3
(Art.Nr. 718230)
- Programmierstift Sanicontrol K3
(Art.Nr. 718205)

Geeignet für Urinale mit waagerechtem
Abgang ohne angeformten
Geruchsverschluss
