Dallmer Orio DallBox Duschwannenablauf mit Edelstahl Haube, DN 50, 161505

Dieser Duschwannenablauf ermöglicht eine normkonforme Entwässerung flacher Duschwannen mit einem Ablaufloch von 90 mm Durchmesser. Das System ist für den Einbau in Bodenaufbauten von 80 bis 250 mm konzipiert und unterstützt eine sichere Anbindung an Verbundabdichtungen. Durch die robuste Konstruktion und das flexible Kugelgelenk eignet sich die Garnitur für moderne Duschlösungen aus Mineralguss oder vergleichbaren Werkstoffen.

Zuverlässige Abdichtung und Montage

Die integrierte Installationsbox in Kombination mit einer einklickbaren Dichtmanschette sorgt für einen normgerechten Anschluss gemäß DIN 18534. Ein elastisches Flex-Element gleicht seitliche Abweichungen zwischen dem Ablaufgehäuse und dem Ablaufloch der Duschwanne um bis zu 2 cm in jede horizontale Richtung aus. Drei schallentkoppelte Montagefüße ermöglichen eine präzise Fixierung sowie eine Höheneinstellung im Bereich von 0 bis 50 mm, was die Installation auf dem Estrich vereinfacht.

Leistungsstarke Entwässerung

Der seitliche Ablaufstutzen in DN 50 ist mit einem Kugelgelenk ausgestattet, das eine Verstellung von 0 bis 15 Grad erlaubt. Mit einer Ablaufleistung von 0,45 l/s erfüllt das System die Anforderungen nach DIN EN 274. Für eine hygienische Wartung ist der Geruchsverschluss mit einer Sperrwasserhöhe von 50 mm vollständig herausnehmbar. Das Gehäuse aus hochschlagfestem Polypropylen ist zudem ablängbar und bietet eine Revisionsmöglichkeit zur Kontrolle des Bereichs unterhalb der Duschwanne.

Die Kombination aus hochwertiger Edelstahl-Abdeckhaube und technischer Flexibilität macht diesen Ablauf zu einer langlebigen Lösung für flache Duschwannen. Mit einer Ablaufleistung von 0,45 l/s und dem verstellbaren Kugelgelenk-Anschluss in DN 50 bietet das System eine hohe Funktionalität bei der Montage in Bodenaufbauten von 80 bis 250 mm. Die integrierte Dichtmanschette und die schallentkoppelte Höhenverstellung unterstützen eine sichere und normkonforme Installation.

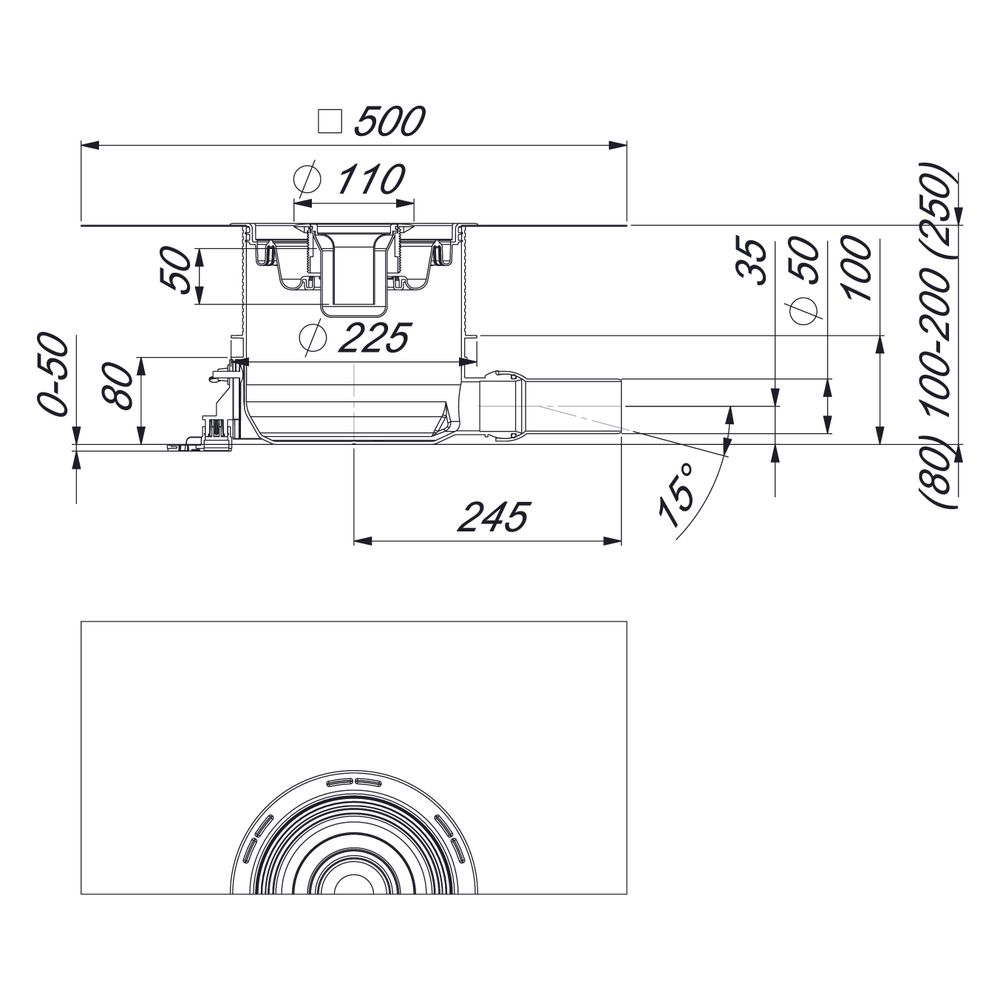

Technische Daten

• Ablaufleistung: 0,45 l/s
• Ablaufstutzen: DN 50
• Sperrwasserhöhe: 50 mm
• Einbauhöhe: 80 - 250 mm
• Ablaufloch Durchmesser: 90 mm
• Kugelgelenk Verstellbereich: 0 - 15 Grad
• Höheneinstellung Montagefüße: 0 - 50 mm
• Material Gehäuse: Polypropylen
• Material Abdeckung: Edelstahl

Lieferumfang

• 1x Duschwannenablauf Orio DallBox
• 1x Edelstahl Haube
• 1x Bauschutzdeckel
• 1x Einbauwerkzeug
