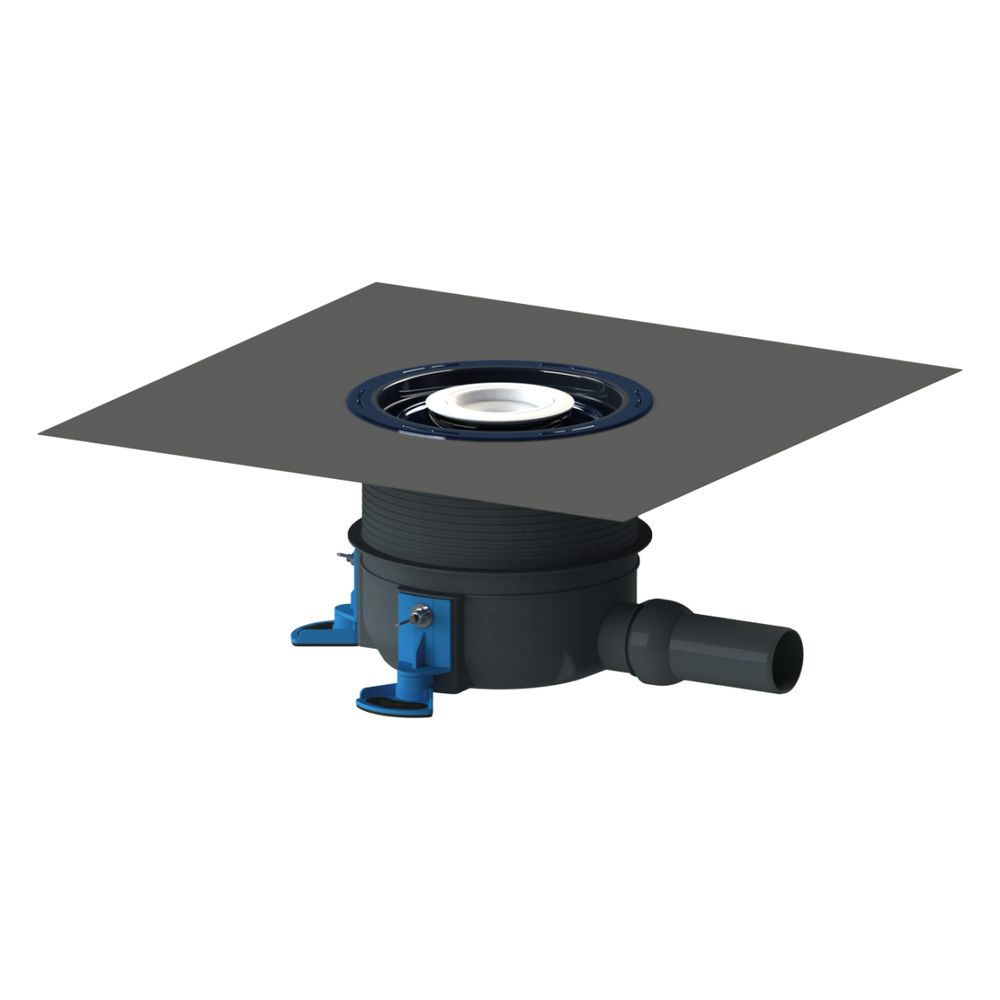

Dallmer Orio DallBox Ablaufgehäuse DN 50, Höhe 80-250mm, 161536

Das Ablaufgehäuse Orio DallBox von Dallmer ermöglicht den normkonformen Einbau flacher Duschwannen in Bodenaufbauten von 80 bis 250 mm. Es eignet sich für Duschwannen aus Mineralguss und weiteren Werkstoffen mit einem Ablauflochdurchmesser von 90 mm. Durch die integrierte Installationsbox und die flexible Dichtmanschette wird ein sicherer Anschluss an Verbundabdichtungen nach DIN 18534 ermöglicht.

Flexibilität bei der Montage

Das Gehäuse aus hochschlagfestem Polypropylen verfügt über einen seitlichen Ablaufstutzen in DN 50, der mittels Kugelgelenk um 0 bis 15 Grad verstellbar ist. Ein elastisches Flex-Element gleicht horizontale Abweichungen zwischen dem Ablaufgehäuse und dem Ablaufloch der Duschwanne um bis zu 2 cm aus. Zur präzisen Ausrichtung und Fixierung dienen drei schallentkoppelte Montagefüße, die eine Höheneinstellung von 0 bis 50 mm erlauben.

Wartung und Hygiene

Der Geruchsverschluss entspricht der DIN EN 274 und weist eine Sperrwasserhöhe von 50 mm auf. Für eine einfache Reinigung ist dieser vollständig herausnehmbar. Zudem bietet das System eine nachträgliche Revisionsmöglichkeit, um Feuchtigkeitsbildungen unterhalb der Duschwanne kontrollieren zu können.

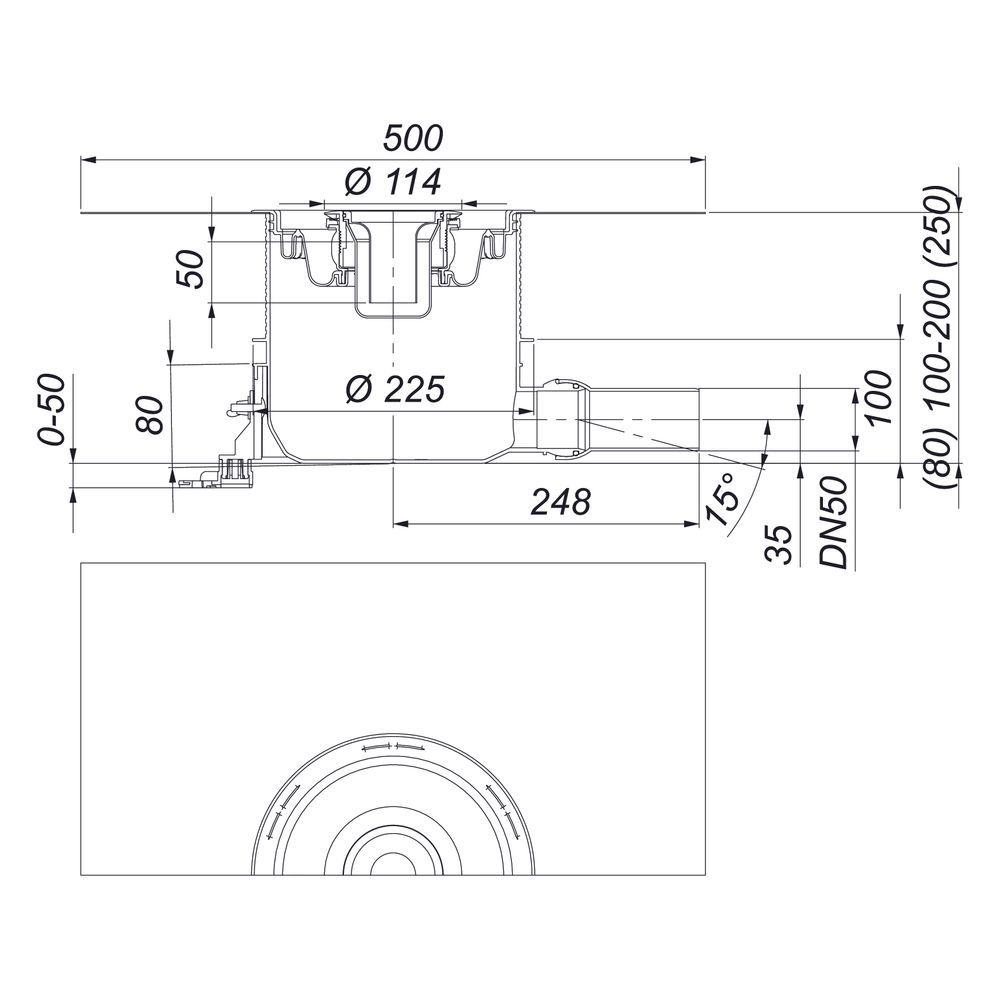

Technische Daten

• Anschluss: DN 50
• Einbauhöhe: 80 - 250 mm
• Ablaufleistung: 0,45 l/s
• Sperrwasserhöhe: 50 mm
• Ablauflochdurchmesser: 90 mm
• Material: Polypropylen, TPE
• Kugelgelenk: 0 - 15 Grad verstellbar
• Höheneinstellung Montagefüße: 0 - 50 mm

Die Kombination aus robuster Bauweise und flexiblen Einstellmöglichkeiten macht dieses Ablaufgehäuse zur funktionalen Lösung für den normgerechten Anschluss flacher Duschwannen. Mit einer Ablaufleistung von 0,45 l/s und dem verstellbaren Kugelgelenk bietet es hohe Flexibilität bei einer variablen Einbauhöhe von 80 bis 250 mm. Die schallentkoppelten Montagefüße und die einfache Revisionsmöglichkeit unterstützen eine zuverlässige Installation.

Lieferumfang

• 1x Ablaufgehäuse Orio DallBox
• 1x Bauschutzdeckel
• 1x Einbauwerkzeug
