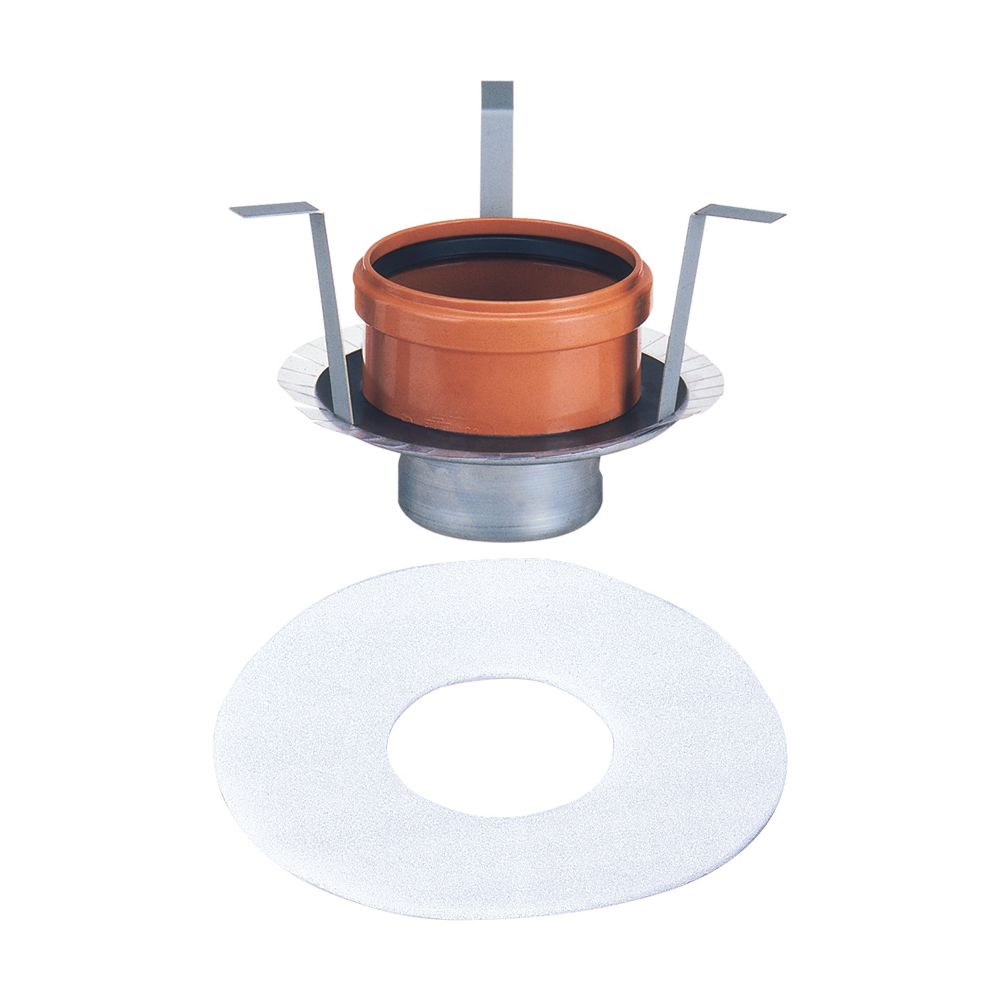

Dallmer Brandschutz-Rohbauelement 2, DN 50, 515025

Das Brandschutz-Rohbauelement 2 von Dallmer dient der sicheren Abschottung von Deckendurchführungen in der Gebäudeentwässerung. Es verhindert bei Hitzeeinwirkung die Ausbreitung von Feuer, Rauch und Wärme über mehrere Stockwerke und ist für den Einsatz in Decken der Feuerschutzklassen F 30 bis F 120 zugelassen.

Funktionsweise und Brandschutz

Das System basiert auf einer Brandschutzeinlage aus intumeszierender Masse. Bei einer Hitzeeinwirkung von etwa 150 °C schäumt dieses Material auf und vergrößert sein Volumen um das 15- bis 20-Fache, wodurch die Deckendurchführung zuverlässig verschlossen wird. Zusätzlich entkoppelt eine Schallschutz-Manschette das Ablaufgehäuse von massiven Gebäudeteilen, um die Übertragung von Körperschall effektiv zu unterbinden.

Montage und Kompatibilität

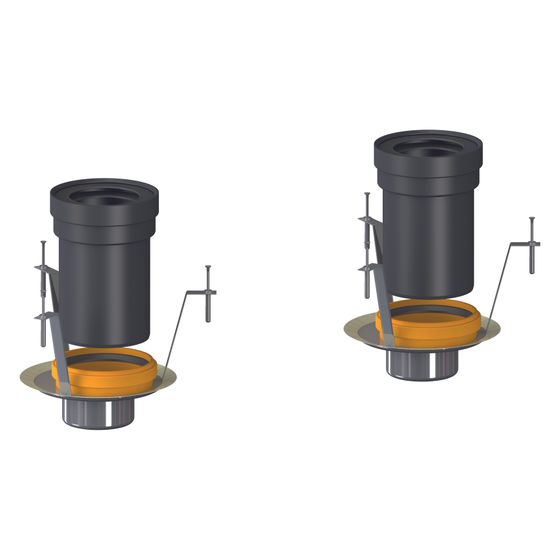

Die Installation erfolgt werkzeuglos in Kernbohrungen mit einem Durchmesser von 160 mm. Das aus Metall gefertigte Element ist für verschiedene Dallmer-Ablaufgehäuse konzipiert, darunter Modelle der Serien CeraLine, DallDrain, TistoLine und TistoPlan mit senkrechtem Ablaufstutzen. Der Anschluss von Kunststoffrohren erfolgt über eine Rohrmuffe, während Gussrohre mittels passender Rohrverbinder angebunden werden.

Das Brandschutz-Rohbauelement 2 bietet durch seine allgemeine bauaufsichtliche Zulassung (Z-19.17-1543) hohe Sicherheit im vorbeugenden Brandschutz. Es ist für Decken der Klassen F 30, F 60, F 90 und F 120 geeignet und ermöglicht eine einfache Montage in 160 mm Kernbohrungen. Durch die Kombination aus intumeszierender Quellstoffeinlage und Schallschutz-Manschette vereint das Element effektiven Brandschutz mit einer Reduzierung der Körperschallübertragung für eine normgerechte Gebäudeentwässerung.

Technische Daten

• Nennweite: DN 50
• Kernbohrung Durchmesser: 160 mm
• Feuerschutzklassen: F 30/60/90/120
• Material: Metall
• Zulassung: Z-19.17-1543

Lieferumfang

• 1x Brandschutz-Rohbauelement 2
• 1x Einschubelement
• 1x Haltebügel
• 1x Schalungshilfe
• 1x Bauschutzdeckel
