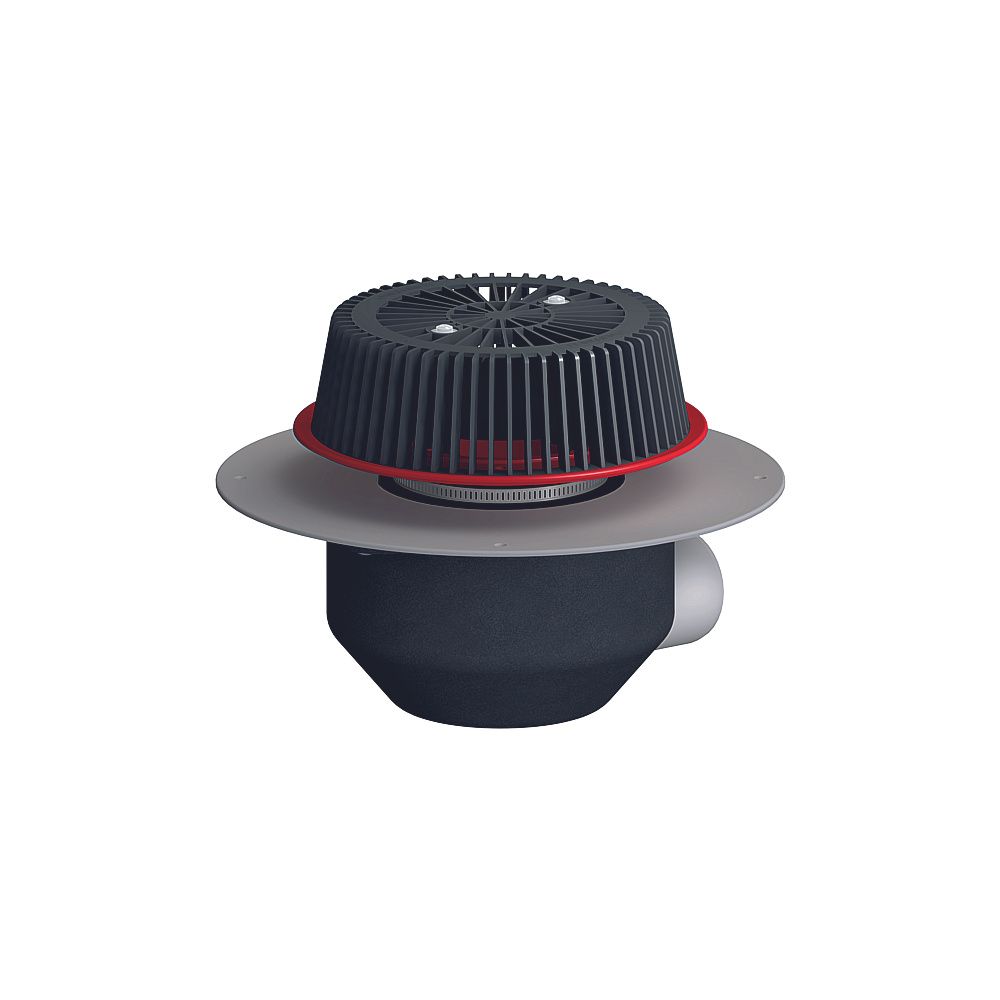

Dallmer SuperDrain Notablauf 64, DN 70, PVC, 671646

Dieser Notablauf aus der SuperDrain-Serie ist für den Einsatz in Dachentwässerungsanlagen mit Druckströmung konzipiert. Das wärmegedämmte Ablaufgehäuse aus UV-stabilisiertem PVC verfügt über einen extra breiten Flansch, der eine sichere Verbindung durch Heißluft- oder Quellschweißen mit PVC-Dachbahnen ermöglicht.

Funktion und Anpassung

Der Ablauf ist nach DIN EN 1253 gefertigt und bietet durch den integrierten SuperDrain-Einsatz eine effiziente Entwässerungsleistung. Zur präzisen Anpassung an die baulichen Gegebenheiten dient ein Anstauelement mit arretierbarer Höhenverstellung von 28 bis 68 mm. Ein verschraubter Laubfangkorb schützt das System zuverlässig vor Verunreinigungen. Der seitliche Ablaufstutzen ist in DN 70 ausgeführt und weist eine Neigung von 3 Grad auf.

Technische Daten

• Nennweite: DN 70
• Material: PVC, UV-stabilisiert
• Ablaufleistung bei 35 mm Stauhöhe: 12,2 l/s
• Ablaufleistung bei 55 mm Stauhöhe: 18,5 l/s
• Höhenverstellbarkeit Anstauelement: 28 - 68 mm
• Ablaufstutzen: seitlich, 3° abgewinkelt

Die robuste Konstruktion aus UV-beständigem PVC ermöglicht eine langlebige Entwässerungslösung für Flachdächer. Mit einer hohen Ablaufleistung von bis zu 18,5 l/s bei 55 mm Stauhöhe und der flexiblen Höhenverstellung von 28 bis 68 mm eignet sich das System ideal für anspruchsvolle Druckströmungsanlagen. Die einfache Anbindung an PVC-Dachbahnen über den breiten Flansch sowie der integrierte Laubfangkorb unterstützen eine zuverlässige und wartungsarme Dachentwässerung.
