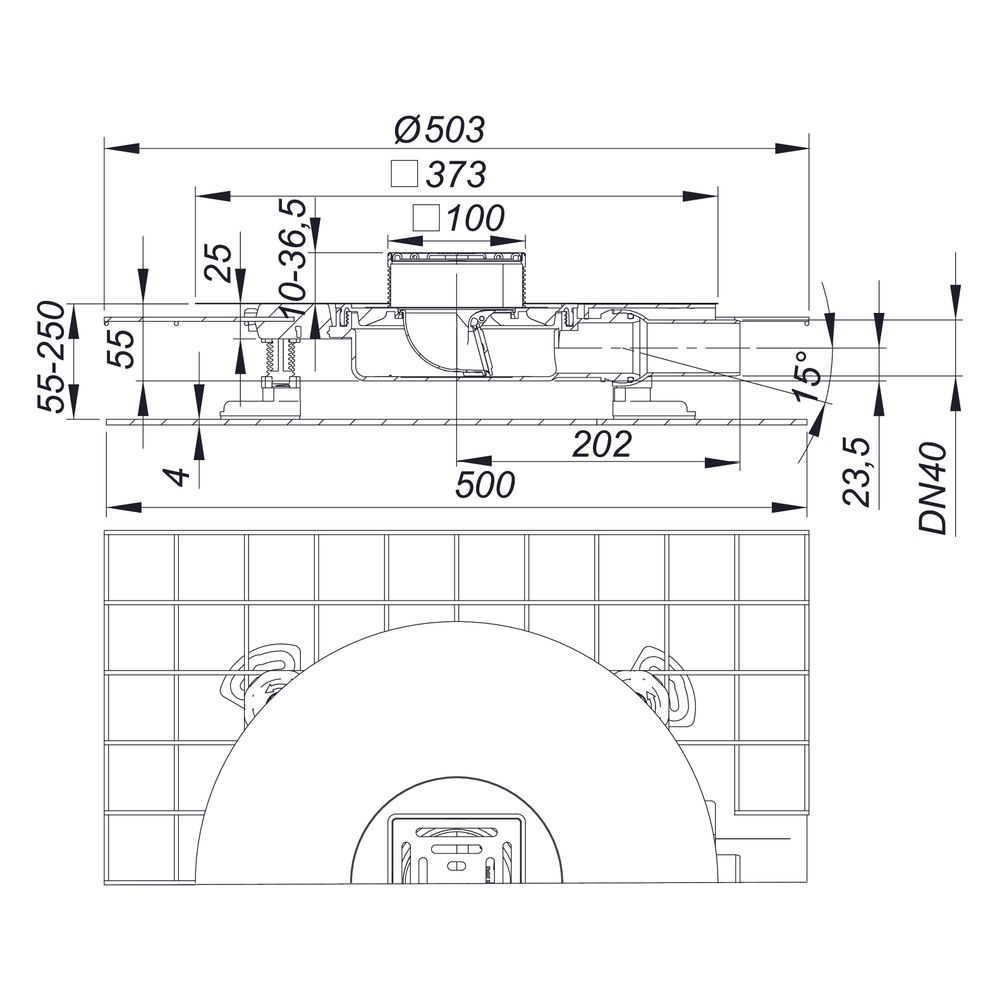

Dallmer CeraDrain Select Plan Schallschutzablauf 100x100mm, DN 40, ABS/PP/Edelstahl, 518408

Dieser Bodenablauf ermöglicht eine effiziente Entwässerung und erfüllt bei fachgerechtem Einbau die Schallschutzanforderungen nach DIN 4109 sowie VDI 4100. Das System zeichnet sich durch eine geringe Bauhöhe von 55 mm und eine hohe Flexibilität bei der Montage aus. Es eignet sich ideal für den Einsatz in Verbundabdichtungen gemäß DIN 18534.

Konstruktion und Montage

Das Ablaufgehäuse aus Polypropylen verfügt über einen Polymerbetonkragen mit eingegossener Baustahlmatte, der eine kraftschlüssige Einbettung in den Estrich sicherstellt. Vier schallentkoppelte Montagefüße erlauben eine präzise Höheneinstellung zwischen 55 mm und 250 mm. Der seitliche Ablaufstutzen in DN 40 ist mit einem Kugelgelenk ausgestattet, das eine Verstellung von 0 bis 15 Grad für einen spannungsfreien Anschluss der Abwasserleitung bietet. Eine einklickbare Dichtmanschette sorgt für den sicheren Übergang zur Abdichtungsebene.

Anpassungsfähigkeit und Design

Der Aufsatz ist für Bodenbeläge von 10 mm bis 36 mm kürzbar und lässt sich zur optimalen Ausrichtung um +/- 2,5 mm seitenverstellen. Der Edelstahlrost im Edelstahlrahmen bietet eine Belastungsklasse K 3 bis 300 kg. Ein mechanisch wirkender Geruchs- und Reinigungsverschluss ist für Wartungszwecke vollständig entnehmbar. Die integrierte Sekundärentwässerung unterstützt die Funktionalität des Systems im täglichen Betrieb.

Technische Daten

• Nenndurchmesser: DN 40
• Ablaufleistung: 0,7 l/s
• Bauhöhe: 55 mm
• Höhenverstellbarkeit: 55 - 250 mm
• Rostmaß: 100 x 100 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen

Durch die Kombination aus schallentkoppelten Montagefüßen und der robusten Bauweise bietet dieses System ein hohes Komfortniveau bei der Entwässerung. Mit einer Ablaufleistung von 0,7 l/s und der flexiblen Anpassung an Bodenbeläge von 10 bis 36 mm eignet sich der Ablauf für vielfältige Einbausituationen. Die mechanische Geruchsverschluss-Technik und die einfache Integration in Verbundabdichtungen machen ihn zu einer zuverlässigen Lösung für moderne Bodenaufbauten.

Lieferumfang

• 1x Bodenablauf CeraDrain Select Plan
• 1x Schallschutzmatte DallDrain
• 1x Aufsatz DallDrain Select mit Edelstahlrost
• 1x Bauschutzabdeckung
