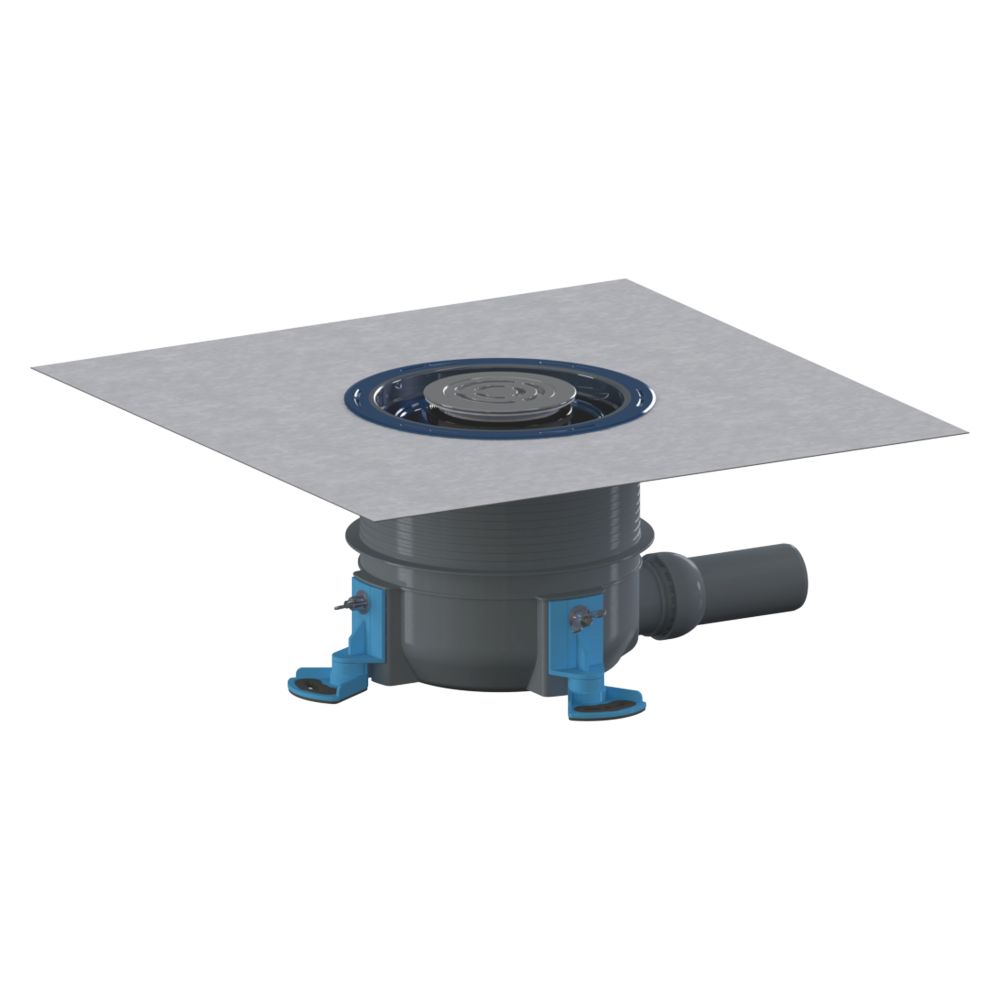

Dallmer Orio DallBox Select Duschwannenablauf DN 50, Edelstahl matt, 161529

Der Duschwannenablauf ORIO DallBox Select ermöglicht eine normkonforme Entwässerung flacher Duschwannen mit einem Ablaufloch von 90 mm Durchmesser. Das System ist für den Einbau in Bodenaufbauten von 80 bis 250 mm konzipiert und unterstützt eine sichere Anbindung an Verbundabdichtungen gemäß DIN 18534. Durch die robuste Konstruktion und das flexible Design eignet sich die Garnitur ideal für die Installation auf Estrich.

Zuverlässige Abdichtung und Montage

Die integrierte Installationsbox verfügt über eine einklickbare Dichtmanschette für den normkonformen Anschluss an Verbundabdichtungen. Ein elastisches Flex-Element gleicht horizontale Abweichungen zwischen dem Ablaufgehäuse und dem Ablaufloch der Duschwanne um bis zu 2 cm aus. Drei schallentkoppelte Montagefüße ermöglichen eine präzise Fixierung sowie eine Höheneinstellung im Bereich von 0 bis 50 mm. Der seitliche Ablaufstutzen ist mit einem Kugelgelenk ausgestattet, das eine Verstellung von 0 bis 15 Grad erlaubt.

Hochwertige Materialien und Wartung

Das Gehäuse besteht aus hochschlagfestem Polypropylen, während der Design-Rost aus massivem, matt satiniertem Edelstahl 1.4404 gefertigt ist. Der Geruchsverschluss bietet eine Sperrwasserhöhe von 50 mm gemäß DIN EN 274 und lässt sich zur Reinigung vollständig entnehmen. Eine nachträgliche Revisionsmöglichkeit erlaubt zudem die Kontrolle auf Feuchtigkeitsbildung unterhalb der Duschwanne.

Die Kombination aus dem massiven Edelstahl-Rost und der Ablaufleistung von 0,45 l/s sorgt für eine effiziente Entwässerung. Dank des flexiblen Kugelgelenk-Anschlusses und der einstellbaren Montagefüße lässt sich das System präzise an die baulichen Gegebenheiten anpassen. Die normkonforme Ausführung nach DIN EN 274 unterstützt eine zuverlässige Funktion in modernen Duschbereichen.

Technische Daten

• Ablaufleistung: 0,45 l/s
• Ablaufstutzen: DN 50
• Sperrwasserhöhe: 50 mm
• Ablaufloch Durchmesser: 90 mm
• Einbauhöhe: 80 - 250 mm
• Material Rost: Edelstahl 1.4404
• Material Gehäuse: Polypropylen
• Kugelgelenk Verstellbereich: 0 - 15 Grad

Lieferumfang

• 1x Duschwannenablauf ORIO DallBox Select
• 1x Bauschutzdeckel
• 1x Einbauwerkzeug
