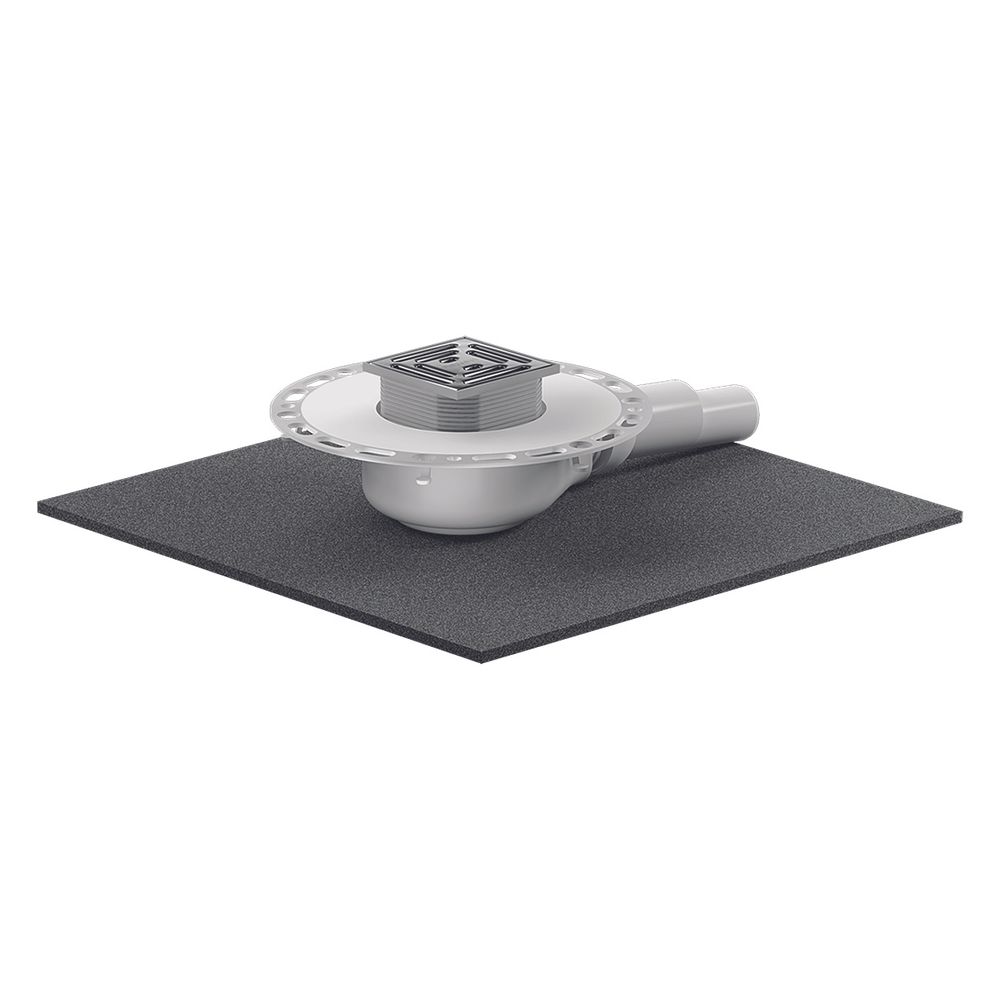

Dallmer TistoPlan K 10 Schallschutzablauf 100x100mm, DN 40/50, PP/Edelstahl, 513922
Der Dallmer TistoPlan K 10 ist ein leistungsstarker Schallschutz-Bodenablauf, der speziell für den sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534 entwickelt wurde. Mit seinem vlieskaschierten Flansch und der integrierten Sekundärentwässerung ermöglicht er eine normgerechte Abdichtung. Das System erfüllt zudem erhöhte Schallschutzanforderungen nach DIN 4109 und VDI 4100.
Zuverlässige Abdichtung und Schallschutz
Der Bodenablauf verfügt über einen 73 mm breiten Flansch mit Verankerungselementen zur dauerhaften Fixierung im Estrich. Die mitgelieferte, alkalibeständige Anschluss-Manschette sorgt für eine rissüberbrückende Einbindung in die Verbundabdichtung. Zur Erfüllung hoher Schallschutzvorgaben ist ein spezielles Schallschutzelement im Format 500 x 500 mm enthalten, das die akustische Entkopplung unterstützt.
Flexibilität bei der Montage
Das Ablaufgehäuse aus Polypropylen ist mit einem seitlichen Ablaufstutzen in DN 40/DN 50 ausgestattet, der dank eines Kugelgelenks um 0 bis 15 Grad verstellbar ist. Der Aufsatz ist von 6 bis 31,5 mm höhenverstellbar und bietet mit seinem Edelstahlrost der Belastungsklasse K 3 eine robuste Oberfläche. Ein herausnehmbarer, zweiteiliger Geruchverschluss mit 40 mm Sperrwasserhöhe erleichtert die Wartung und Reinigung des Systems.
Dieser Bodenablauf kombiniert eine hohe Ablaufleistung von 0,6 l/s mit exzellenten Schallschutzeigenschaften. Durch den verstellbaren Ablaufstutzen und den höhenverstellbaren Aufsatz lässt sich das System präzise an die baulichen Gegebenheiten anpassen. Die hochwertige Verarbeitung aus Polypropylen und Edelstahl 1.4301 sorgt für Langlebigkeit und Zuverlässigkeit in der Entwässerungstechnik.
Technische Daten
- Ablaufleistung: 0,6 l/s
- Sperrwasserhöhe: 40 mm
- Nenndurchmesser: DN 40/DN 50
- Aufsatzmaß: 100 x 100 mm
- Höhenverstellbarkeit: 6 - 31,5 mm
- Belastungsklasse: K 3 (300 kg)
- Material Ablaufgehäuse: Polypropylen
- Material Rost: Edelstahl 1.4301
- Schallschutzelement: 500 x 500 mm
Lieferumfang
- 1x Dallmer TistoPlan K 10 Bodenablauf
- 1x Anschluss-Manschette
- 1x Schallschutzelement 500 x 500 mm
Technische Daten
| Hersteller-Artikelnummer | 513922 |
| Hersteller | Dallmer |
| Ablaufleistung | 0,6 |
| Anschluss | Schiebeende |
| Artikelnummer | DALLMER-513922 |
| EAN-13 | 4001636513922 |
| Einstellbares Aufsatzstück | ja |
| Form des Gitters | Viertelkreis |
| Geeignet für beschichteten Boden | nein |
| Geeignet für Betonboden | ja |
| Geeignet für die Anwendung von wasserdichter Membran unter Fliesenboden | ja |
| Geeignet für Vinylboden | nein |
| Gewicht | 2,18 kg |
| Gitterhöhe | 5 |
| Herausnehmbarer Geruchsverschluss | ja |
| Höhenverstellbar | ja |
| Länge Gitter | 100 |
| Material Bodenabfluss | Kunststoff |
| Material Gitter | rostfreier Stahl |
| Mit Gitter | ja |
| Mit Sandfänger/Sandfalle | nein |
| Mit Siphon | ja |
| Nenndurchmesser | DN 50 |
| Rohraußendurchmesser | 50 |
| Sperrwasserhöhe | 40 |
| Verbreiterter Dichtungsflansch | ja |
| Werkstoffgüte Bodenablauf | Polypropylen (PP) |
| Werkstoffgüte des Gitters | Edelstahl 304 (1.4301) |
| WEEE-Nr. | DE98946358 |
