Dallmer CeraDrain S 15 Aufstockelement, 563002

Das Aufstockelement CeraDrain S 15 von Dallmer ermöglicht den sicheren Anschluss an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Es eignet sich für den Einbau in Estrich und die Aufnahme keramischer Bodenbeläge im Dünnbettverfahren. Durch die flexible Konstruktion unterstützt das System eine präzise Ausrichtung und Schallentkopplung bei der Installation.

Funktion und Montage

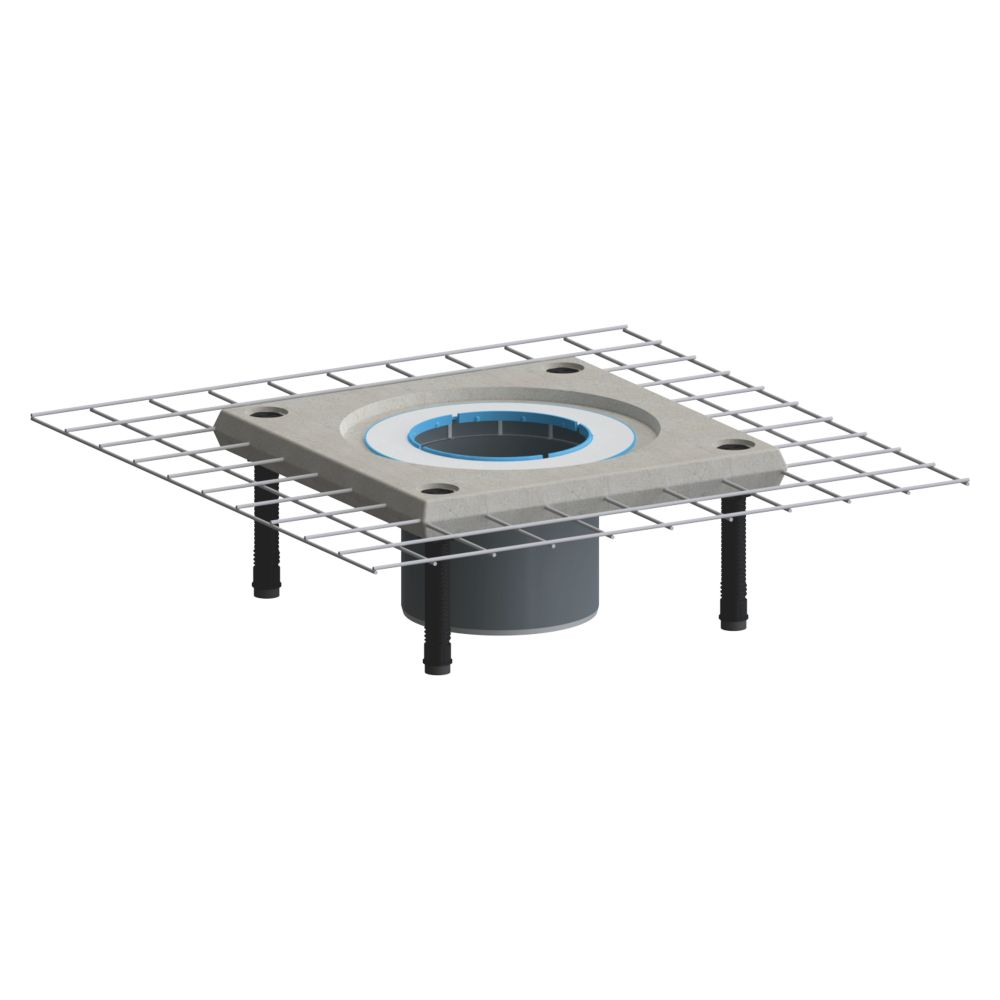

Das Element verfügt über einen Polymerbetonkragen mit eingegossener Baustahlmatte zur stabilen Einbindung in den Estrich. Zur exakten Anpassung an die baulichen Gegebenheiten bietet das System eine stufenlose Höhenregulierung sowie eine seitenverstellbare Rahmenaufnahme von +/- 6 mm. Die waagerechte Ausrichtung erfolgt über vier Gewindestangen, die mit Gummifüßen zur Schallentkopplung ausgestattet sind. Eine beiliegende Glasgewebematte dient der zusätzlichen Verstärkung der Abdichtschicht.

Technische Daten

• Material Aufsatzstück: ABS
• Höhenverstellbar: Ja
• Seitenverstellbarkeit: +/- 6 mm
• Rohraußendurchmesser Anschluss 1: 145
• Länge Anschluss 1: 118

Die Kombination aus robustem Polymerbetonkragen und der Rahmenverlängerung aus ABS sorgt für eine passgenaue Lösung bei der Bodenentwässerung. Dank der integrierten Rückstaudichtung, des Distanzrings zur Trittschallentkopplung und der flexiblen Justiermöglichkeiten lässt sich das Element effizient in Ablaufgehäuse der Serie 15 sowie in die Modelle 54/55, 57/58, 61 und 61/1 integrieren. Dies unterstützt eine fachgerechte Abdichtung und eine präzise Ausrichtung des Bodenbelags.
