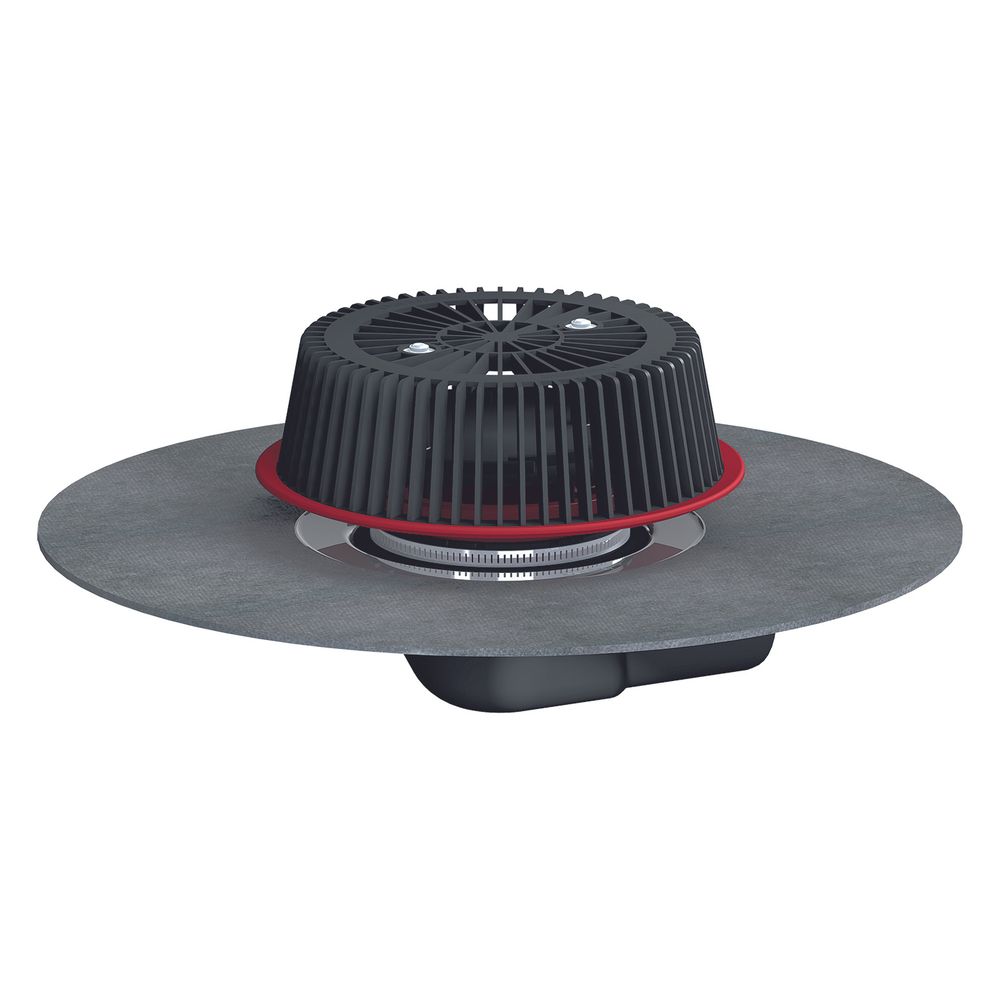

Dallmer Power Notablauf 86 D DallBit, DN 70, PP, 671363

Der Dallmer Power-Notablauf 86 D DallBit ist ein flacher Notablauf für die Flachdachentwässerung, der speziell für den Einbau in Wärmedämmungen ab 120 mm konzipiert ist. Mit seinem seitlichen Ablaufstutzen in DN 70 und der werkseitig aufgeschweißten Bitumenschweißbahn-Manschette ermöglicht das System eine sichere und kontrollierte Notentwässerung bei Starkregen.

Funktionsweise und Anpassung

Das Ablaufgehäuse ist mit einem Anstauelement ausgestattet, das über einen verschraubten Laubfangkorb verfügt. Eine arretierbare Höhenverstellung von 28 bis 58 mm erlaubt die stufenlose Einstellung des Anstaubereichs. Zur zusätzlichen Sicherung der Manschette dient ein Edelstahl-Flanschring. Das aus UV-stabilisiertem Polypropylen gefertigte Gehäuse ermöglicht eine langlebige Funktion im Außenbereich.

Leistungsstarke Entwässerung

Das System bietet eine hohe Ablaufleistung für verschiedene Einbausituationen. Bei einer Fallleitung von 3 m und einer Stauhöhe von 35 mm wird eine Leistung von 12,0 l/s erreicht, bei 45 mm Stauhöhe sind es 15,6 l/s. Bei freiem Auslauf als Speier beträgt die Ablaufleistung 4,1 l/s.

Technische Daten

• Nennweite: DN 70
• Mindesthöhe Wärmedämmung: 120 mm
• Höhenverstellung Anstauelement: 28 - 58 mm
• Manschette: 500 mm x 5 mm
• Ablaufleistung (35 mm Stauhöhe, 3 m Fallleitung): 12,0 l/s
• Ablaufleistung (45 mm Stauhöhe, 3 m Fallleitung): 15,6 l/s
• Ablaufleistung (freier Auslauf): 4,1 l/s
• Material: Polypropylen, UV-stabilisiert
• Norm: DIN EN 1253

Dieser Notablauf kombiniert eine flache Bauweise mit einer flexiblen Anstauregulierung und einer hohen Ablaufleistung von bis zu 15,6 l/s. Durch die werkseitig integrierte Bitumenschweißbahn-Manschette ist eine effiziente Anbindung an die Dachabdichtung sichergestellt, was das System zu einer leistungsfähigen Komponente für die fachgerechte Flachdachentwässerung macht.

Lieferumfang

• 1x Power-Notablauf 86 D DallBit
