Dallmer CeraDrain Pure Plan Schallschutzablauf 100x100mm, DN 40, ABS/PP/Edelstahl, 518446

Der Dallmer CeraDrain Pure Plan ist ein Schallschutzablauf für den bodengleichen Einbau, der bei fachgerechter Montage die Anforderungen nach DIN 4109 und VDI 4100 erfüllt. Das System eignet sich für den sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534 und bietet eine Ablaufleistung von 0,7 l/s.

Konstruktion und Montage

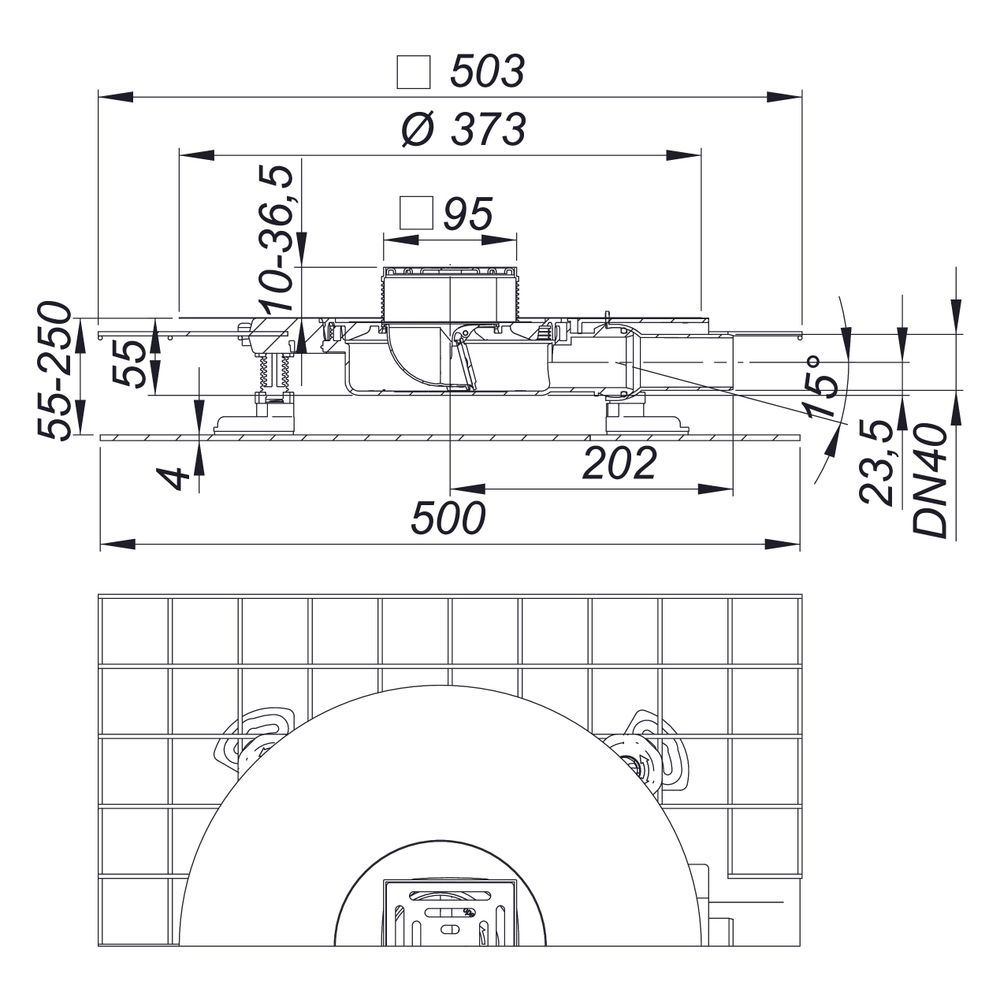

Das Ablaufgehäuse aus Polypropylen verfügt über eine Bauhöhe von 55 mm und vier schallentkoppelte Montagefüße, die eine Höheneinstellung von 55 bis 250 mm ermöglichen. Ein umlaufender Polymerbetonkragen mit eingegossener Baustahlmatte sorgt für eine kraftschlüssige Einbettung in den Estrich. Der seitliche Ablaufstutzen ist mit einem Kugelgelenk ausgestattet, das eine Verstellung von 0 bis 15 Grad erlaubt, um Abwasserleitungen spannungsfrei anzuschließen. Die beiliegende Dichtmanschette ist rissüberbrückend und nicht kapillar.

Design und Funktionalität

Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur optimalen Ausrichtung um +/- 2,5 mm seitenverstellen. Der mechanisch wirkende Geruchs- und Reinigungsverschluss ist vollständig herausnehmbar. Der Edelstahlrost in der Abmessung 100 x 100 mm ist für die Belastungsklasse K 3 bis 300 kg ausgelegt.

Dieser Bodenablauf kombiniert exzellente Schallschutzeigenschaften mit einer robusten Bauweise aus Polypropylen und Edelstahl. Dank der flexiblen Höheneinstellung von 55 bis 250 mm, der Ablaufleistung von 0,7 l/s und der Belastbarkeit von 300 kg stellt er eine langlebige Lösung für anspruchsvolle Entwässerungssituationen dar. Die einfache Integration in Verbundabdichtungen und der mechanische Geruchsverschluss ermöglichen ein hohes Maß an Komfort und Sicherheit.

Technische Daten

• Nenndurchmesser: DN 40
• Ablaufleistung: 0,7 l/s
• Bauhöhe: 55 mm
• Höhenverstellbarkeit: 55 - 250 mm
• Rostmaß: 100 x 100 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Ablaufstutzen: Seitlich mit Kugelgelenk 0 - 15 Grad

Lieferumfang

• 1x Schallschutzablauf CeraDrain Pure Plan
• 1x Schallschutzmatte DallDrain
• 1x Aufsatz DallDrain Pure mit Edelstahlrost
• 1x Dichtmanschette
• 1x Bauschutzabdeckung
