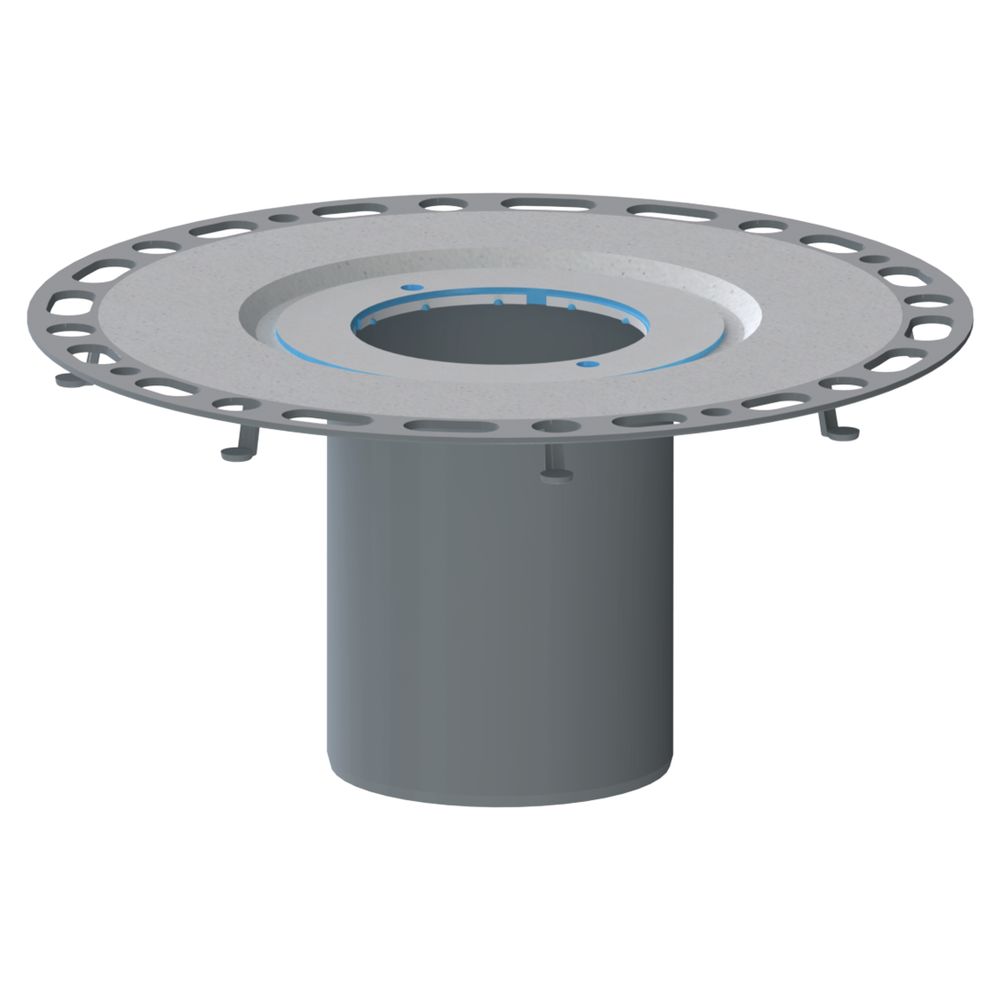

Dallmer TistoDrain S 10 Aufstockelement, 513168

Das Aufstockelement TistoDrain S 10 von Dallmer ermöglicht den fachgerechten Anschluss von Entwässerungsstellen in Dünnbett-Bodenaufbauten an Verbund- und Bahnenabdichtungen gemäß DIN 18534. Es ist für die Verwendung mit den Ablaufgehäusen der Serie 10 sowie den Modellen 40, 42, 46, 83 und 84 konzipiert. Die Konstruktion aus ABS sorgt für eine robuste Basis bei der Sanierung oder dem Neubau von Bodenabläufen.

Sichere Abdichtung und flexible Montage

Die Komponente verfügt über einen vlies-kaschierten Flansch, der eine zuverlässige Anbindung an die Abdichtungsschicht unterstützt. Zur Verstärkung der Abdichtung ist eine Tisto-Matte integriert. Die Rahmenaufnahme ist um +/- 5,5 mm seitenverstellbar, was eine präzise Ausrichtung bei der Montage erleichtert. Ein beiliegender Distanzring dient der Trittschallentkopplung, während die Rückstaudichtung S 10 zur funktionalen Sicherheit beiträgt.

Technische Daten

• Material: ABS
• Bauhöhe: 147 mm
• Rohraußendurchmesser Anschluss 1: 105 mm
• Rohraußendurchmesser Anschluss 2: 110 mm
• Höhenverstellbar: Ja

Durch die Kombination aus der seitenverstellbaren Rahmenaufnahme und der normgerechten Abdichtungsmöglichkeit nach DIN 18534 bietet dieses Aufstockelement eine flexible Lösung für den Bodenaufbau. Mit einer Bauhöhe von 147 mm und der robusten Ausführung aus ABS unterstützt es eine langlebige und schallentkoppelte Entwässerung in Verbindung mit den kompatiblen Ablaufgehäusen.

Lieferumfang

• 1x Aufstockelement TistoDrain S 10
• 1x Distanzring
