Danfoss AB-QM 4,0 Flexo 80 DN 15 LF Anschluss-Set DN 15 LF, 20-200l/h

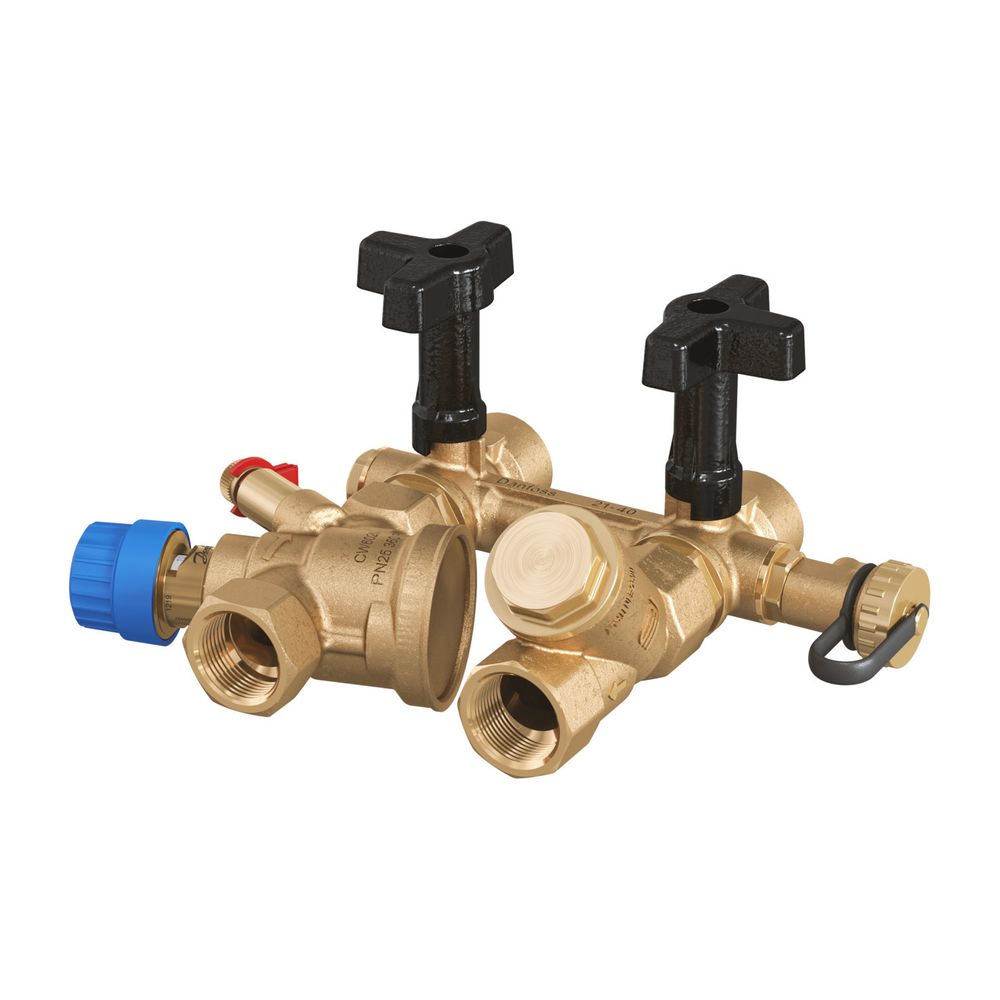

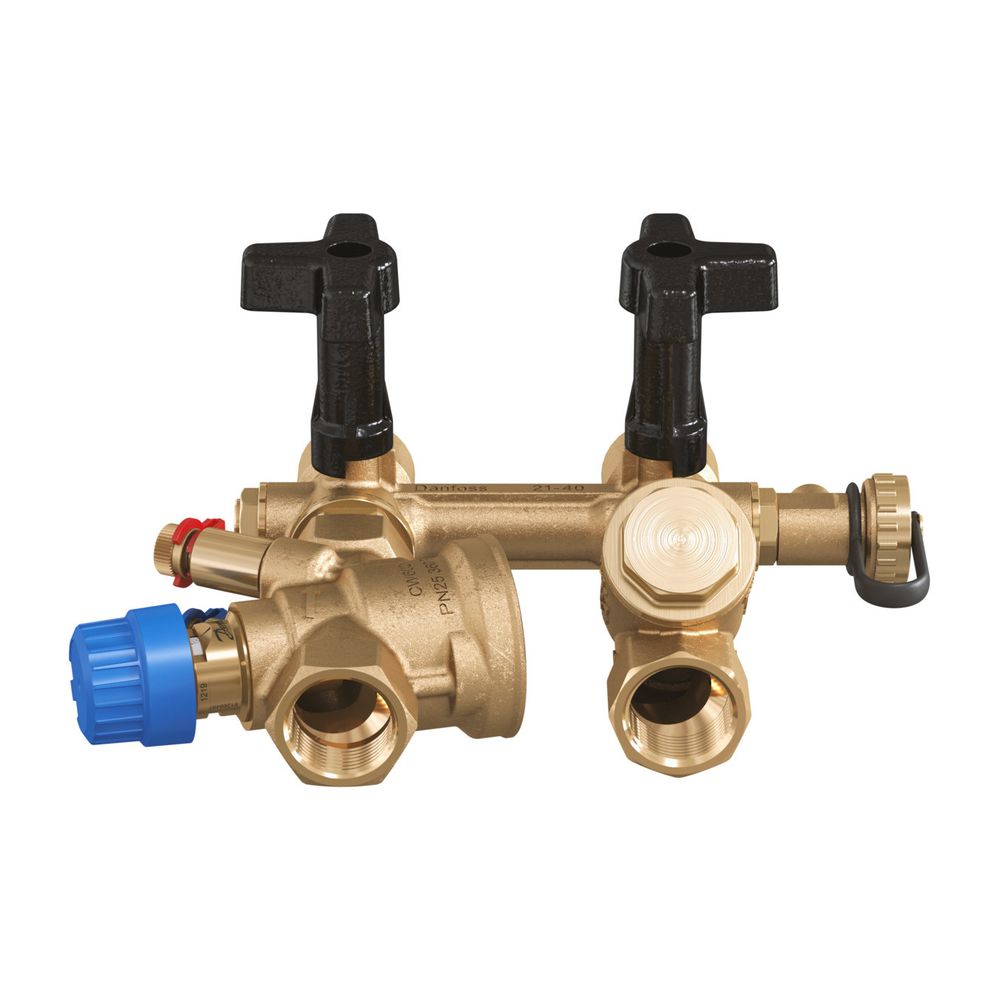

Das Danfoss AB-QM 4.0 Flexo 80 DN 15 LF Anschluss-Set ist eine kompakte Lösung für den hydraulischen Abgleich und die präzise Durchflussregelung in Heiz- und Kühlanwendungen mit variablem Durchfluss. Es ist für den Einsatz in Systemen wie Gebläse- oder Deckenkühlkonvektoren konzipiert und bietet einen Einstellbereich von 20 bis 200 l/h.

Welche Vorteile bietet die Installation des Anschluss-Sets?

Das Danfoss AB-QM 4.0 Flexo Anschluss-Set ist vormontiert und ermöglicht eine zeit- und platzsparende Installation. Die kompakte Bauweise sowie die werkseitige Druckprüfung bis PN25 tragen zu einer problemlosen Inbetriebnahme bei. Eine einfache Einstellung und Messung des Durchflusses ist sichergestellt, wodurch die Installationszeit verkürzt wird. Für die Montage sind keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Wie funktioniert die präzise Durchflussregelung?

Die präzise Durchflussregelung des Anschluss-Sets erfolgt über ein integriertes, druckunabhängiges Abgleich- und Regelventil (PICV) vom Typ AB-QM 4.0. Dieses Ventil verhindert eine Überversorgung des Endgeräts und trägt zur Steigerung des Wirkungsgrades bei. Es bietet eine Durchflussbegrenzungsfunktion und moduliert den Durchfluss über einen Stellantrieb, selbst bei Einstellungen unterhalb von 1% des eingestellten Durchflusses. Eine lineare Regelcharakteristik ist unabhängig vom verfügbaren Druck und der Durchflusseinstellung gegeben. Die Ventilautorität beträgt konstant 1 (100%) bei allen Einstellungen, und der Schließdruck erreicht 16 bar. Die Einstellskala erfolgt in Prozent des Durchflusses, mit einem Stellverhältnis von 1:1000 und einer Leckrate der Klasse IV nach IEC 60534-4:2007. Die Ventilkonstruktion mit Polymer-Kegel ist verschmutzungsresistent.

Welche Merkmale erleichtern Wartung und Instandhaltung?

Das Anschluss-Set ist für eine schnelle Instandhaltung und Wartung konzipiert. Es ermöglicht ein einfaches Spülen, Entleeren und Reinigen des integrierten Schmutzfängers. Eine Bypass-Strecke mit absperrbaren Kugelhähnen erlaubt das getrennte Füllen, Entleeren sowie Vor- und Rückwärtsspülen des Systems auf der Verbraucherstrecke. Verlängerte Griffe an den Absperrkugelhähnen erleichtern die Inbetriebnahme und Wartung, auch bei installierter Isolierung. Zudem sind Druck- und Durchflussüberprüfungen problemlos möglich.

Wie trägt das Anschluss-Set zur Energieeffizienz bei?

Die druckunabhängige Durchflussregelung des AB-QM 4.0 Ventils trägt maßgeblich zur Energieeffizienz bei. Sie ermöglicht einen verbesserten Raumkomfort durch hervorragende Regeleigenschaften und führt zu Energieeinsparungen. Eine effiziente Energieübertragung wird sichergestellt, was zu reduzierten Pumpkosten im Betrieb führt.

Technische Daten

• Druckstufe: PN 25
• Medientemperatur: -10 bis 95 °C
• Mittenabstand: 80 mm
• Anschluss: Innengewinde Rp 1/2 nach ISO 7/1
• Einstellbereich: 20-200 l/h
• Schließdruck: 16 bar
• Leckrate: Klasse IV (nach IEC 60534-4:2007)
• Stellverhältnis: 1:1000
• Ventilautorität: 1 (100%)
• Ausführung: linke Version, mit Schmutzfänger

Das Danfoss AB-QM 4.0 Flexo 80 DN 15 LF Anschluss-Set bietet eine kompakte und effiziente Lösung für den hydraulischen Abgleich und die präzise Durchflussregelung in variablen Heiz- und Kühlsystemen. Mit einer Druckstufe von PN25 und einem Einstellbereich von 20 bis 200 l/h sorgt es für verbesserten Raumkomfort und reduzierte Betriebskosten. Die einfache Installation und Wartung machen es zu einer zuverlässigen Komponente für professionelle Anwendungen.
