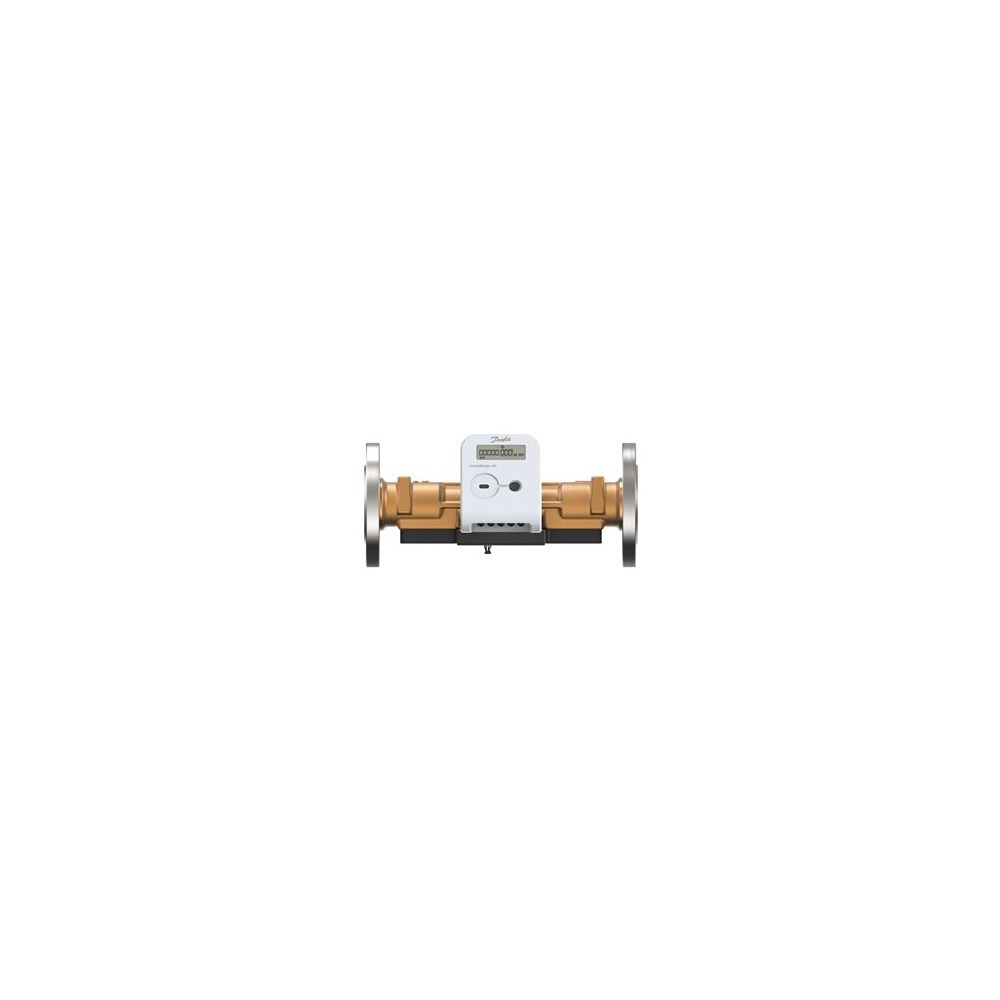

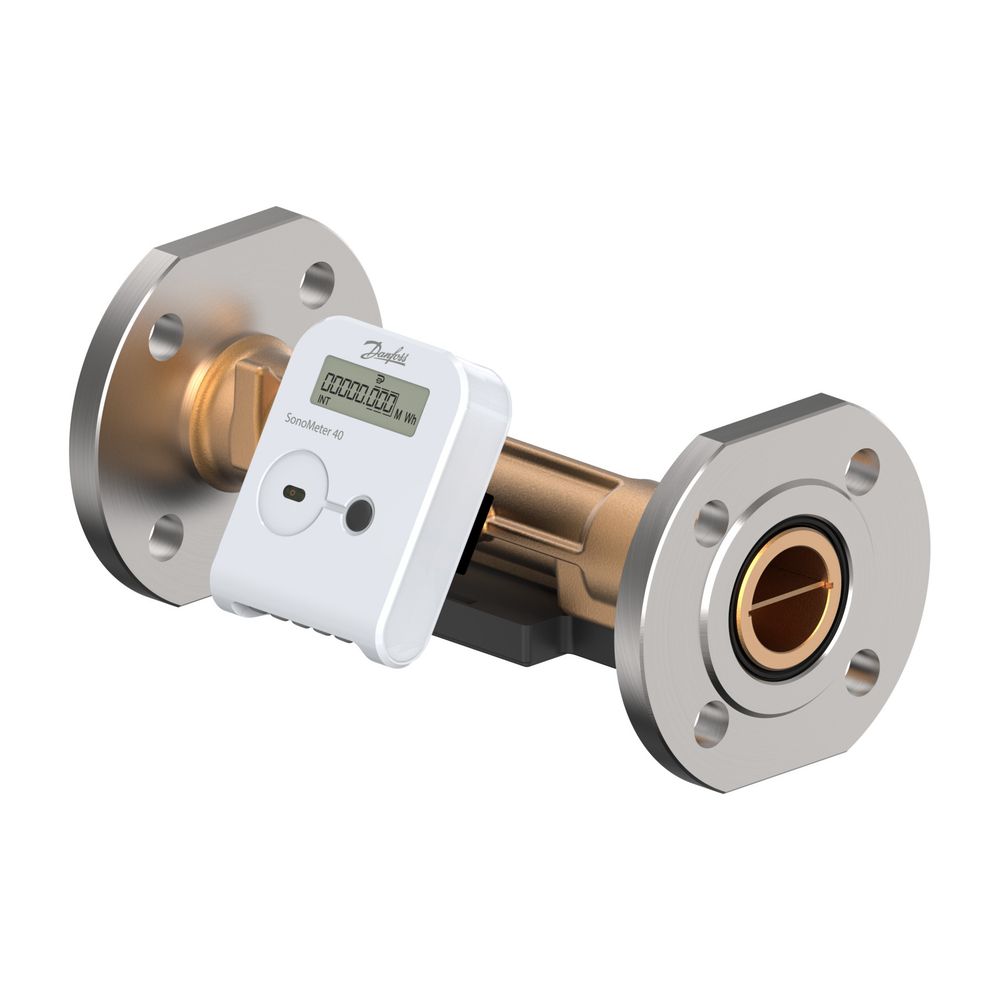

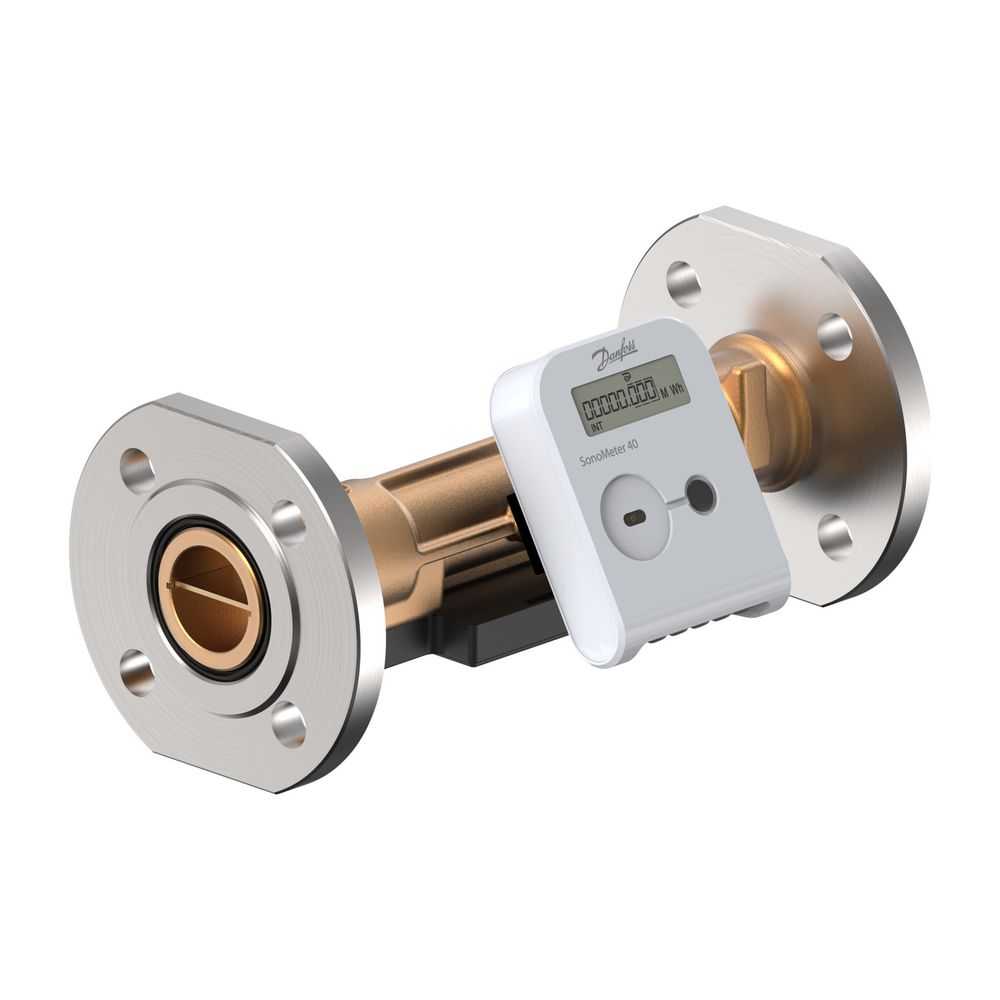

Danfoss Wärme-/Kältezähler SonoMeter 40 QP10 DN 40 für R PN 25 24V Modbus IP65 kWh
Der Danfoss Wärme-/Kältezähler SonoMeter 40 QP10 DN 40 ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen konzipiert wurde. Mit einem Nennvolumenstrom von 10 m³/h, Flanschanschluss DN 40 und einem Nenndruck von PN 25 bietet das Gerät eine zuverlässige Lösung für die Energieerfassung und -abrechnung. Die integrierte Modbus-Kommunikation und die Schutzart IP65 ermöglichen den Einsatz in vielfältigen Umgebungen und die einfache Fernablesung.
Wie funktioniert die Energieverbrauchsmessung des SonoMeter 40?
Der SonoMeter 40 erfasst den Energieverbrauch mittels eines Ultraschall-Durchflusssensors und zweier Pt500 Temperaturfühler. Ein integriertes Rechenwerk verarbeitet die Daten für Temperaturmessung, Durchfluss- und Energieberechnung. Diese fortschrittliche Ultraschalltechnologie sorgt für einen geringen Druckverlust und ist unempfindlich gegenüber Verschmutzungen im Medium. Der Zähler ist nach MID für Wärme und nach PTB TR-K7.2 für Kälte zugelassen und bietet einen Dynamikbereich von 1:100 (qi:qp) in Klasse 2, optional auch 1:250 in Klasse 2.
Welche Schnittstellen stehen für die Datenübertragung zur Verfügung?
Für die Fernablesung ist der Danfoss SonoMeter 40 mit einem vorinstallierten Modbus RTU Modul ausgestattet und unterstützt eine 24VAC/DC Spannungsversorgung. Das Gerät bietet zudem eine Dreifachkommunikation mit M-Bus, wMBus Onboard und einem zusätzlichen Steckplatz für ein Kommunikationsmodul. Dies ermöglicht eine flexible Integration in bestehende Gebäudeleitsysteme und eine effiziente automatische Messwertablesung (AMR) über weitere Schnittstellen wie RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder optische Schnittstelle. Zwei integrierte Impulseingänge oder -ausgänge sind standardmäßig vorhanden.
Welche Installationsmerkmale und Schutzarten bietet der SonoMeter 40?
Der Wärme-/Kältezähler ist für die Installation in Vor- oder Rücklaufleitungen vorgesehen und kann sowohl senkrecht als auch waagerecht montiert werden. Dank des Nenndurchmessers von DN 40 sind für diesen Durchflusssensor keine Beruhigungsstrecken vor oder nach dem Sensor erforderlich, was die Installation vereinfacht. Der Flanschanschluss und der Nenndruck von PN25 stellen eine sichere und dichte Verbindung sicher. Das Rechenwerk besitzt die Schutzart IP65, während der Durchflusssensor sogar die Schutzart IP68 aufweist, was einen umfassenden Schutz gegen Staub und Wasser bietet. Der Volumensensor ist für einen Mediumtemperaturbereich von 5 bis 130 °C geeignet, und die Umgebungstemperatur kann zwischen 5 und 55 °C liegen. Eine Batterielebensdauer von mindestens 15+1 Jahren trägt zur Wartungsarmut bei.
Technische Daten
- Nennvolumenstrom (qp): 10 m³/h
- Nenndurchmesser: DN 40
- Anschlussart: Flansch
- Nenndruck: PN 25 bar
- Max. Mediumtemperatur (Dauerbetrieb): 130 °C
- Umgebungstemperatur: 5 - 55 °C
- Schutzart Rechenwerk: IP65
- Schutzart Durchflusssensor: IP68
- Batterielebensdauer: mindestens 15+1 Jahre
- Kommunikation: Modbus RTU, M-Bus, wMBus
Der Danfoss SonoMeter 40 QP10 DN 40 ist ein zuverlässiger Wärme- und Kältezähler, der durch seine präzise Ultraschallmesstechnik, vielseitige Kommunikationsmöglichkeiten und robuste Bauweise überzeugt. Mit einem Nennvolumenstrom von 10 m³/h, Schutzarten bis IP68 und einer langen Batterielebensdauer eignet sich das Gerät hervorragend für vielfältige Anwendungen in der Energieerfassung und -abrechnung von Heiz- und Kühlsystemen.
Technische Daten
| Hersteller-Warengruppe | Wärmemengenzähler |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 187F2686 |
| Hersteller | Danfoss |
| Anschluss | Flansch |
| Artikelnummer | DANFOSS-187F2686 |
| EAN-13 | 5702424607784 |
| Gewicht | 7,45 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 130 |
| Nenndurchmesser | DN 40 |
| Schutzart (IP) | IP65 |
| Umgebungstemperatur | 5 - 55 |
| WEEE-Nr. | 66490570 |
