Danfoss Hausstation VXe Solo HWS, Typ 1 Heizkreis (HE) 20kW, ECL310/A337

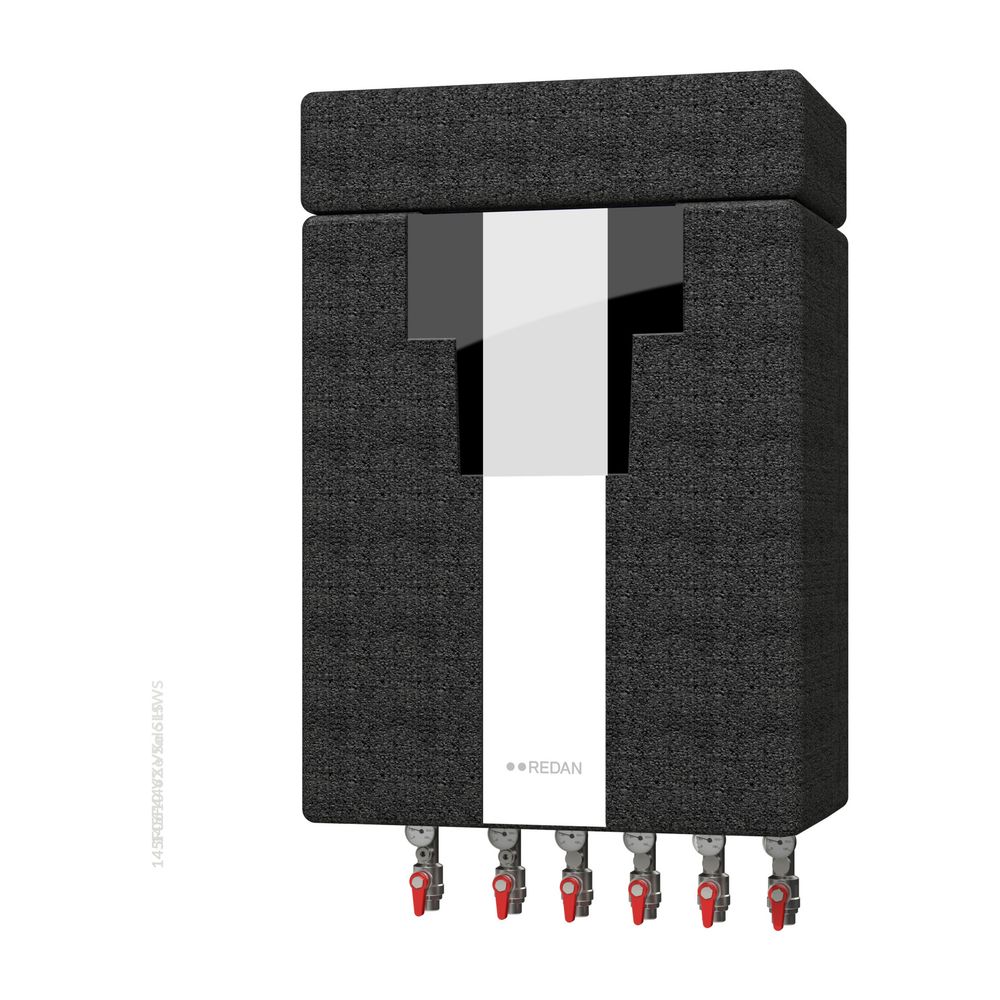

Die Danfoss Hausstation VXe Solo HWS, Typ 1 mit 20 kW Heizleistung und dem Regler ECL310/A337, ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation. Sie eignet sich für Einfamilien-, Zweifamilien- und Reihenhäuser und bietet einen Heizkreis sowie einen Anschluss für einen Trinkwarmwasserspeicher im Sekundärkreis. Die Station ist speziell für zwei Rohrsysteme und Heizkörperanlagen konzipiert und ermöglicht eine effiziente und platzsparende Wandmontage.

Wie ist die Danfoss VXe Solo HWS konzipiert?

Die VXe Solo HWS ist als indirektes System mit einem Heizkreis und einer Anschlussverbindung für einen Trinkwarmwasserspeicher auf der Sekundärseite ausgeführt. Die kompakte Bauweise ist für die Wandmontage vorbereitet, wobei sich die Rohranschlüsse an der Unterseite befinden. Die Station ist komplett wärmegedämmt mit einer Abdeckung aus Polypropylen-Schaum (EPP) und bietet einen einfachen Zugang zu den Komponenten für Wartungs- und Regulierungszwecke. Dies trägt zu sehr geringen Wärmeverlusten bei und betont die benutzerfreundliche Platzierung aller Bauteile.

Welche Komponenten sind im Fernwärmekreis integriert?

Auf der Primärseite für den Fernwärmeanschluss ist die Station mit zwei Absperrarmaturen (G 3/4", AG) inklusive Temperatur- und Druckentnahme, zwei Thermometern und einem Schmutzfänger ausgestattet. Ein Passstück für einen Wärmemengenzähler (G 3/4" x 110 mm) im Fernwärmerücklauf sowie eine Fühlertasche im Fernwärmevorlauf sind ebenfalls vorhanden. Die Regelung des Heizkreises erfolgt durch ein primärseitiges druckunabhängiges Kombiregelventil AVQM von Danfoss zusammen mit einem Stellantrieb AMV. Der Nenndruck auf der Primärseite beträgt PN 16, und die maximale Vorlauftemperatur im Fernwärmenetz liegt bei 90 °C.

Wie ist der Heizkreis aufgebaut?

Der Heizkreis besteht aus einem dichtungslosen Plattenwärmeübertrager aus Edelstahl (Typ XB06H-1-26 von Danfoss) mit Micro Plate Technologie für effektive Wärmeübertragung und geringe Druckverluste. Weiterhin sind ein Membran-Sicherheitsventil (3.0 bar), ein Membran-Ausdehnungsgefäß (12 Liter), ein Manometer und eine Entlüftung integriert. Zwei Absperrarmaturen (Rp 3/4"), zwei Thermometer und ein Schmutzfänger im Rücklauf sowie eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe (Grundfos UPM3 Auto L15-70) und ein Rückschlagventil vervollständigen den Heizkreis. Der Nenndruck auf der Sekundärseite für die Heizung beträgt PN 6.

Wie erfolgt die Trinkwarmwasserbereitung?

Für die Trinkwarmwasserbereitung wird die VXe Solo HWS mit einer Verbindung für einen Trinkwarmwasserspeicher auf der Sekundärseite geliefert. Die Speichertemperatur wird über den Danfoss ECL Regler in Kombination mit einem Regelventil mit Stellantrieb und einem mitgelieferten Speicherfühler geregelt. Eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe (Grundfos UPM3 Auto L15-70) und ein Rückschlagventil sind für den Warmwasserspeicheranschluss vorgesehen.

Welche Regelungsfunktionen bietet der Danfoss ECL Comfort 310?

Der elektronische Regler Danfoss ECL Comfort 310 (Applikation A337) ermöglicht eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung. Er bietet zudem eine konstante Temperaturregelung für den Trinkwarmwasserkreis. Funktionen wie Frostschutz, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbare Heizkennlinie und Parallelverschiebung sind integriert. Der Regler kann an den LeanHeat Monitor für Fernüberwachung, Fernbedienung und Optimierung angebunden werden und verfügt über diverse Schnittstellen wie 6 Pt1000 Fühlereingänge, 4 frei konfigurierbare Eingänge, 1 Impulseingang, 3 Triac-Ausgänge, 6 Relaisausgänge, USB, Mod-Bus, M-Bus und TCP/IP.

Wie gestaltet sich die Installation und Wartung der Hausstation?

Die Kompaktstation ist für die Wandmontage vorbereitet und verfügt über fixierte Anschlussstutzen mit Spannbügeln für eine einfache und maßgenaue Installation. Die abnehmbare Abdeckplatte in der Frontisolierung ermöglicht einen unkomplizierten Zugang zu wichtigen Komponenten wie Regelung und Rechenwerk des Wärmemengenzählers für Wartungszwecke.

Technische Daten

• Leistung Heizkreis: 20 kW
• Primär Volumenstrom bei max. Volumenstrom: 0,59 m³/h
• Sekundär Volumenstrom bei max. Volumenstrom: 0,69 m³/h
• Druckverlust ohne Wärmemengenzähler: 38 kPa
• Nenndruck Primärseite: PN 16
• Nenndruck Sekundärseite Heizkreis: PN 6
• Maximaler Differenzdruck Fernwärmenetz: 12 bar (Ausstattung AVQM)
• Maximale Vorlauftemperatur Fernwärmenetz: 90 °C
• Elektrischer Anschluss: 230 V AC
• Abmessungen (H x B x T): 912 x 550 x 315 mm
• Gewicht: 55 kg

Die Danfoss Hausstation VXe Solo HWS bietet eine effiziente und kompakte Lösung für die Wärmeversorgung in Wohngebäuden. Mit einer Heizleistung von 20 kW, hochwertigem Edelstahl-Wärmetauscher und moderner witterungsgeführter Regelung sorgt sie für eine zuverlässige und energieeffiziente Wärme- und Warmwasserversorgung. Die platzsparende Bauweise und die einfache Montage machen sie zu einer praktischen Wahl für Ein- und Zweifamilienhäuser sowie Reihenhäuser.

Lieferumfang

• 1x Indirekte Hausstation VXe Solo HWS ECL310/A337 Typ 1
• 1x Außentemperaturfühler Pt1000 (Danfoss Typ: ESMT)
• 2x Anlegetemperaturfühler Pt1000 (Danfoss Typ: ESMC)
• 2x Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung (Danfoss Typ: ESMB)
