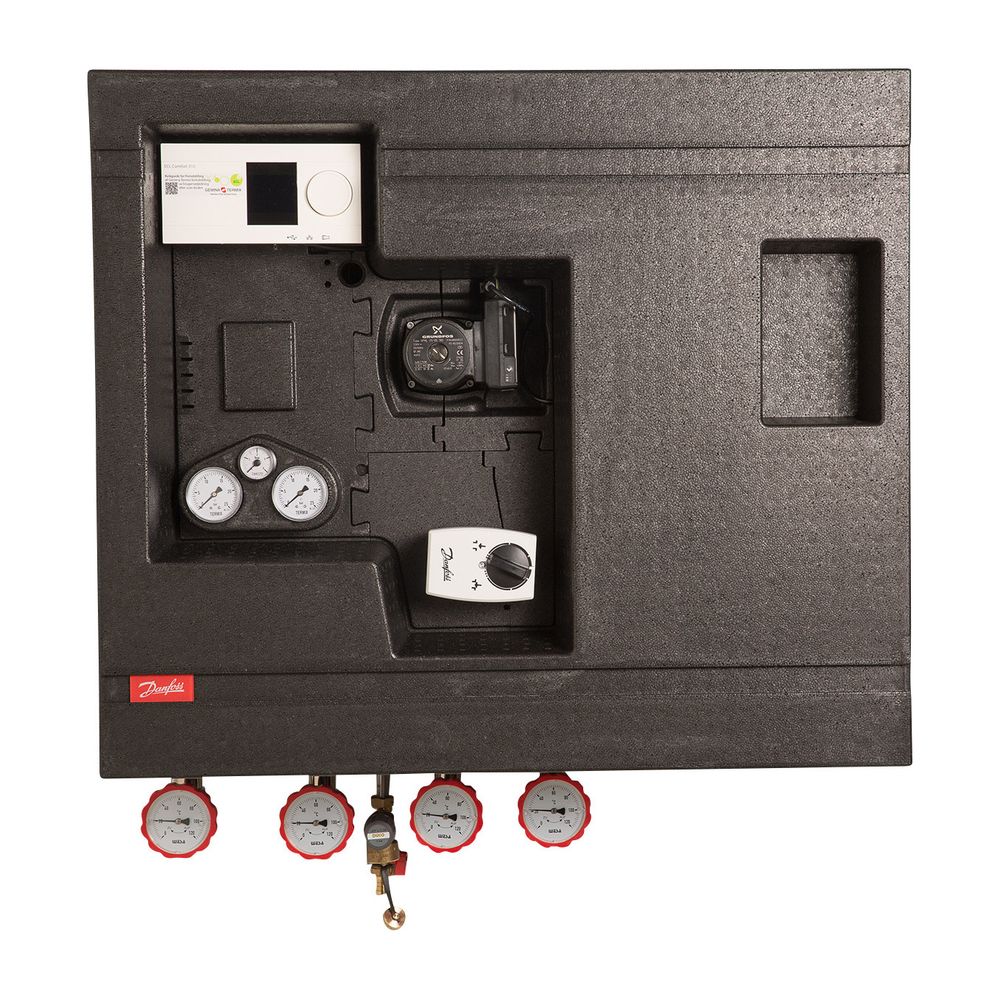

Danfoss Hausstation Compact 28 VX-FI, 1 AVQM, 35kW, ECL310/A237

Die Danfoss Hausstation Compact 28 VX-FI ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation mit einer Leistung von 35 kW. Sie ist konzipiert für die effiziente Wärmeversorgung in großen Gebäuden wie Sportzentren, Schulen und Wohnblöcken. Die Station ermöglicht einen indirekten Heizbetrieb und bietet primärseitige Anschlussmöglichkeiten für die Trinkwassererwärmung.

Wie wird eine effiziente Wärmeübertragung sichergestellt?

Die Übergabestation ist mit einem effizienten Plattenwärmeübertrager aus Edelstahl ausgestattet, der unter Vakuum mit Kupfer verlötet ist. Dieser dichtungslose Wärmeübertrager sorgt für eine optimale Wärmeübertragung und trägt zu einem hohen Komfort sowie einer herausragenden Wirtschaftlichkeit bei. Die korrosionsbeständige Ausführung und die starkwandigen, flachdichtenden Gewindeanschlüsse ermöglichen eine lange Lebensdauer. Der Wärmeübertrager vom Typ Danfoss XB 37H-16 ist gefertigt nach DIN ISO 9001.

Welche Flexibilität bietet die Installation?

Die Termix Compact 28 VX-FI ist als kompakte Fernwärme-Hausstation für die Wandmontage konzipiert. Der Rohranschluss kann flexibel sowohl von oben als auch von unten erfolgen, was die Installation vereinfacht und eine platzsparende Bauweise ermöglicht. Die Station wird komplett auf einer verzinkten Grundplatte montiert und ist elektrisch vorverdrahtet, was eine schnelle Inbetriebnahme unterstützt. Eine spezielle Verarbeitungstechnik oder Spezialwerkzeuge sind für die Installation nicht erforderlich.

Welche Regelungsfunktionen sind integriert?

Die Hausstation verfügt über eine witterungsgeführte Vorlauftemperaturregelung für die Raumheizung mit gleitender Rücklauftemperaturbegrenzung. Ein elektronischer Regler vom Typ Danfoss ECL Comfort 310 mit Applikation A237 steuert den Heizkreis. Dieser Regler ist werksseitig voreingestellt und bietet Funktionen wie Frostschutz, min./max. Vorlauftemperaturbegrenzung, Sommerausschaltung und Nachtabsenkung. Eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe vom Typ Grundfos UPML 25-105 ist ebenfalls integriert. Der Regler verfügt über sechs Fühlereingänge Pt1000, vier frei konfigurierbare Eingänge, einen Impulseingang, drei Triac-Ausgänge und sechs Relaisausgänge.

Welche Konstruktionsmerkmale zeichnen die Station aus?

Die Termix Compact 28 VX-FI ist komplett wärmegedämmt, um minimale Wärmeverluste zu ermöglichen. Alle Rohre sind aus rostfreiem Edelstahl gefertigt und mit flachdichtenden Verschraubungen versehen. Die Station ist für einen indirekten Heizkreis mit hydraulischer Netztrennung ausgelegt und verfügt über einen primärseitigen Anschluss für die Trinkwassererwärmung. Ein Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil vom Typ Danfoss AVQM/AMV10, DN15 kvs 2,5, ist ebenfalls Teil der Primärseite. Die Station entspricht der DIN4747.

Technische Daten

• Leistung: 35 kW
• Max. Volumenstrom primär: 0,932 m³/h
• Druckverlust primär: 39 kPa
• Druckstufe: PN16
• Max. Differenzdruck FW-Netz: 12 bar
• Max. Vorlauftemperatur FW-Netz: 110 °C
• Elektrischer Anschluss: 230V AC
• Abmessungen (H/B/T): 890/905/400 mm
• Gewicht: 59 kg

Die Danfoss Hausstation Compact 28 VX-FI bietet eine zuverlässige und energieeffiziente Lösung für die Wärmeversorgung in größeren Gebäuden. Mit einer Leistung von 35 kW und der kompletten Wärmedämmung werden Wärmeverluste minimiert und ein wirtschaftlicher Betrieb ermöglicht. Die flexible Anschlussmöglichkeit und die vorverdrahteten Komponenten erleichtern die Installation und Inbetriebnahme dieser robusten Fernwärme-Hausstation.

Lieferumfang

• 1x Danfoss Hausstation Compact 28 VX-FI
• 2x Absperrarmaturen mit integriertem Thermometer (Rp1", IG)
• 1x Füll- und Entleerungsventil mit Membran-Sicherheitsventil 3.0 bar
• 1x Außentemperaturfühler Pt1000
• 2x Anlegetemperaturfühler Pt1000
