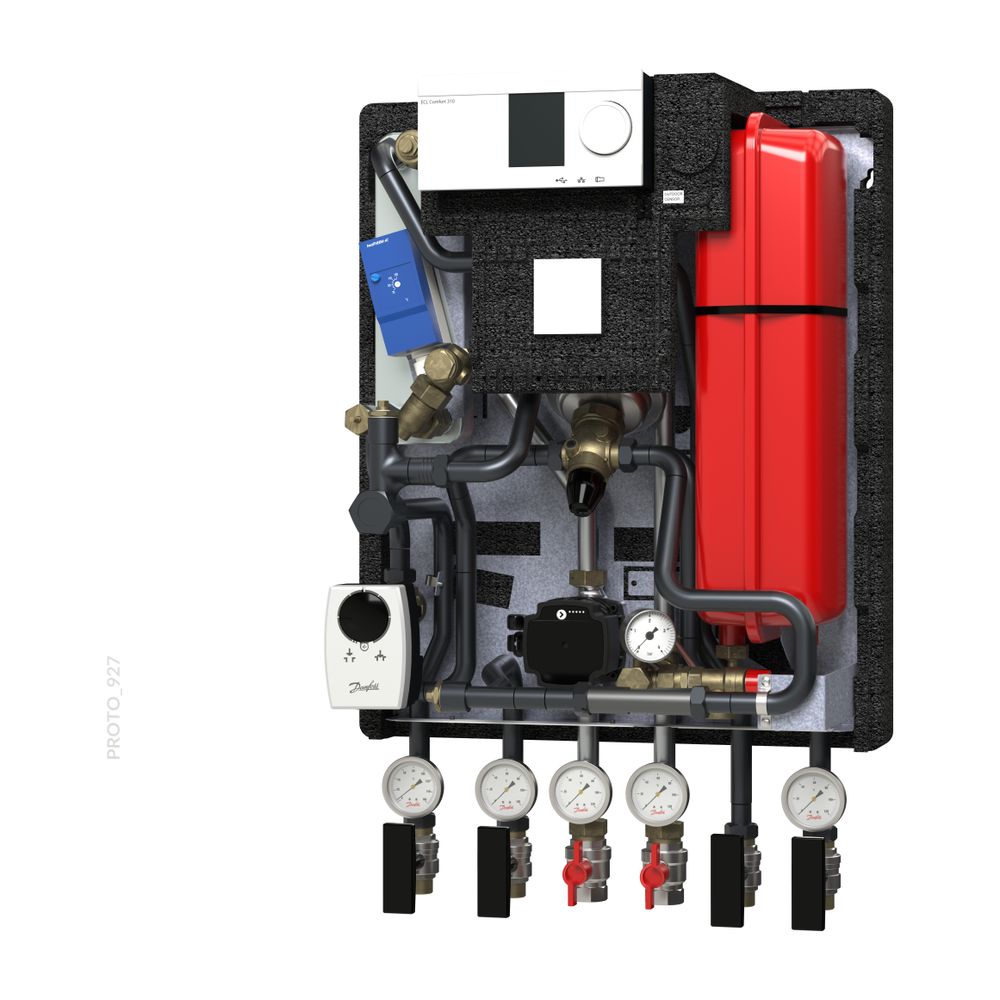

Danfoss Hausstation VXe Solo HWP HT, 1 Heizkreis (HE) 20kW, ECL310/A230, PN 25, STW

Indirekte Hausstation für einen Heizkreis und PWH Anschluss Primär
Typ: VXe Solo HWP HT ECL310/A337 Typ 1
mit STW, vollisoliert mit EPP-Wärmedämmhaube
Art.-Nr.: 145F4490
Ausführung
Fernwärme-Hausstation für eine Wohneinheit in kompakter Bauweise zur Wandmontage. Ein indirekter Heizkreis (hydraulische Netztrennung) und primärseitiger Anschluss für Trinkwassererwärmung. Alle Rohre sekundärseitig aus Edelstahl mit flachdichtenden Verschraubungen. Alle Rohre primärseitig aus Stahl geschweißt nach EN 287 mit hochwertiger Pulverbeschichtung zur Oberflächenversiegelung und Korrosionsschutz. Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung.
Station entsprechend DIN 4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage von unten möglich.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste, Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP), L = 0.039.

Einsatzort

Einfamilienhaus und Zweifamilienhaus oder anderen Gebäuden im beschriebenen Leistungsbereich
Primärseite
2 Absperrarmaturen (G 3/4 ", AG) mit Temperatur- und Druckentnahme
2 Thermometer
1 Schmutzfänger
1 Passstück für Wärmemengenzähler G 3/4 " x110mm (Rücklauf), Fühleraufnahme Rp 1/2 "
1 Durchgangsventil mit elektrischem Stellantrieb mit Sicherheitsfunktion (typgeprüft nach DIN EN 14597)
Fabrikat: Danfoss
1 Differenzdruckregler mit fester Voreinstellung
Fabrikat: Danfoss
Anschluss Trinkwassererwärmung (primärseitig)
2 Absperrarmaturen (G 3/4 ", AG) mit Temperatur- und Druckentnahme
1 Thermometer im Rücklauf
Wärmeübertrager
Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse.
Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED).
Fabrikat: Danfoss
Typ: XB06H-1-26
Sekundärseite
1 Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits
1 Membran-Ausdehnungsgefäß 12 Liter
1 Manometer
1 Entlüftung
Heizkreis 1 (statische Heizung)
2 Absperrarmaturen (Rp 1", IG)
2 Thermometer
1 Schmutzfänger im Rücklauf
1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe
Fabrikat: Grundfos
Typ: UPM3 FLEX AS L15-70
1 Sicherheitstemperaturwächter (STW), typgeprüft
Witterungsgeführte Regelung
Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung des TWW-Kreises (on/off- Stellventil) für Speicherwassererwärmer. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen.

1 Elektronischer Regler
Fabrikat: Danfoss
Typ: ECL Comfort 310
Appl.: A337

Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung.
Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung. Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärme-zähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebs-überwachung des gesamten Fernwärmesystems, der Versorgungs-temperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen.

6 Fühlereingänge Pt1000
4 frei konfigurierbare Eingänge 0-10V oder Pt1000
1 Impulseingang
3 Triac-Ausgänge für Stellantriebe
6 Relaisausgänge für Umwälzpumpen
1 USB-Serviceschnittstelle
1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung
1 M-Bus-Schnittstelle
1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung)

1 Außentemperaturfühler Pt1000 (lose beigelegt)
Fabrikat: Danfoss
Typ: ESMT
1 Anlegetemperaturfühler Pt1000 als Vorlauffühler
Fabrikat: Danfoss
Typ: ESMC
1 Tauchsensor Pt1000 als Rücklauftemperaturbegrenzung
Technische Daten
Leistung (kW): 25

Primär / Sekundär
bei max. Volumenstrom (m3/h): 0,72 / 0,86
und Druckverlust ohne WMZ (kPa): 34 /

Druckstufe: PN25
FW-Netz, max. Differenzdruck, (bar): 12
FW-Netz, max. Vorlauftemperatur (C): 130

Elektrischer Anschluss: 230V AC
Abmessungen (H/B/T) (mm): 820/550/315
Gewicht (kg): max. 55
