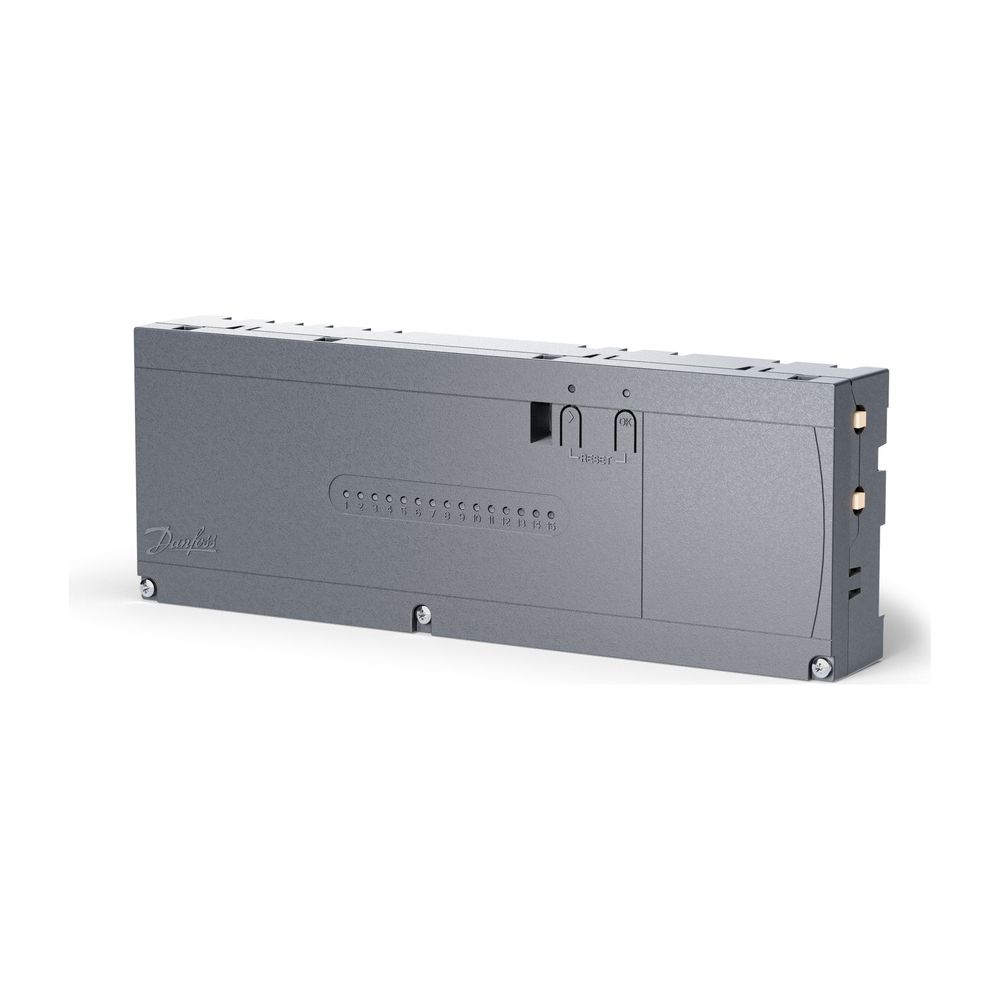

Danfoss Hauptregler Icon2 Basic, für Icon 24V und Zigbee Raumthermostaten, 088U2100

Der Danfoss Icon2 Hauptregler (Basic) ist eine zentrale Steuereinheit für Fußbodenheizungs- und Fußbodenkühlsysteme. Er ermöglicht eine präzise Einzelraumtemperaturregelung und kann sowohl mit verdrahteten 24V als auch mit drahtlosen Zigbee Raumthermostaten betrieben werden. Dieses System ist für den Einsatz in Wohn- und Gewerbeobjekten konzipiert, um den Komfort und die Energieeffizienz zu optimieren. Die Steuerung erfolgt über bis zu 15 Thermostate und 15 thermische Stellantriebe mit 230 V Anschluss.

Wie erfolgt die Systemkonfiguration und Installation?

Der Danfoss Icon2 Hauptregler lässt sich flexibel als verdrahtetes oder drahtloses System konfigurieren, wobei auch eine Kombination beider Systemarten in einer Installation möglich ist. Die Anmeldung der Icon2 Thermostate und alle weiteren Einstellungen erfolgen direkt am Hauptregler. Die Inbetriebnahme des Danfoss Icon2 Systems wird durch Tastendruck am Hauptregler oder über eine intuitive Icon2 Inbetriebnahme-App vereinfacht. Eine smartphone-assistierte, schrittweise Anleitung mit kontextbezogener Hilfe, Abschlusstests und Übergabeprotokoll unterstützt den Prozess. Bis zu vier Hauptregler können per Funk zu einem Haupt-/Nebenregler-System konfiguriert werden.

Welche Regelungsfunktionen bietet der Hauptregler?

Der Hauptregler verfügt über eine PWM+ Regelung mit automatischem hydraulischem Abgleich, der den hydraulischen Abgleich des Systems auf Basis des tatsächlichen Raumtemperaturbedarfes vornimmt und keine Voreinstellung am Verteiler erfordert. Dies stellt konstante Druckverhältnisse im System sicher. Es können sowohl NC- als auch NO-Stellantriebe eingesetzt werden. Die Basisversion des Hauptreglers unterstützt die Umschaltung von Heizen auf Kühlen für 2-Rohr-Systeme. Eine Wärmepumpen-Optimierungsfunktion ist ebenfalls integriert. Zudem wird die Erhaltung der Ventilgängigkeit während längerer Absenkphasen sichergestellt.

Welche Anschlussmöglichkeiten sind vorhanden?

Der Danfoss Icon2 Hauptregler bietet Anschlussmöglichkeiten für bis zu 15 Icon2 Raumthermostate und 15 thermische Stellantriebe mit 230 V. Die Steckverbindungen ermöglichen ein schnelles Anklemmen und eine effektive Zugentlastung der Anschlusskabel. Eine aktive LED-Anzeige informiert über die Spannungsversorgung der Stellantriebe. Für die Systemintegration stehen ein geschalteter 230 V Ausgang mit Schutzleiter für eine Umwälzpumpe, ein permanenter 230 V Ausgang für Dauerbetrieb sowie ein geschalteter Ausgang bei Wärmebedarf (potentialfreies Relais) zur Verfügung. Zudem sind Eingänge und eine Spannungsversorgung zum Anschluss eines Taupunktsensors vorhanden.

Wie funktioniert die Integration von Thermostaten und Smart Home?

Das System unterstützt sowohl Icon2 24V kabelgebundene Raumthermostate mittels Powerline Communication (PLC) als auch Icon2 Zigbee 3.0 Funk-Raumthermostate. Die PLC-Anbindung ermöglicht eine sternförmige oder serielle Anschluss-Topologie über ein zweiadriges Kabel. Das Zigbee 3.0 Funkprotokoll ist kompatibel mit dem Danfoss Ally Gateway oder anderen Zigbee 3.0 Gateways. Über die Danfoss Ally App lassen sich individuelle Heizpläne erstellen und das System via Smartphone steuern. Die Firmware des Hauptreglers wird permanent via App aktualisiert.

Technische Daten

• Ausführung: An/Aus
• Bauhöhe: 65 mm
• Baulänge: 170 mm
• Bautiefe: 358 mm
• Versorgungsspannung: 230 V AC
• Spannungsausgänge Thermostat: 24 V (PLC)
• Spannungsausgänge Stellantrieb: 230 V (PWM)
• Max. Leistung je Stellantrieb-Ausgang: 2,0 W
• Schutzart: IP 20
• Anzahl Ausgänge: 15 für Thermostate, 15 für Stellantriebe

Der Danfoss Icon2 Hauptregler (Basic) bietet eine flexible und effiziente Lösung zur Steuerung von Fußbodenheizungen und -kühlungen. Mit der Unterstützung von bis zu 15 Thermostaten und Stellantrieben, der Möglichkeit zur Kombination von verdrahteten und drahtlosen Systemen sowie der intelligenten PWM+ Regelung mit automatischem hydraulischem Abgleich, stellt er eine zuverlässige Basis für ein komfortables Raumklima dar. Die einfache Inbetriebnahme per App und die Kompatibilität mit Zigbee 3.0 Gateways runden das Profil dieses vielseitigen Reglers ab.
