Beschreibung

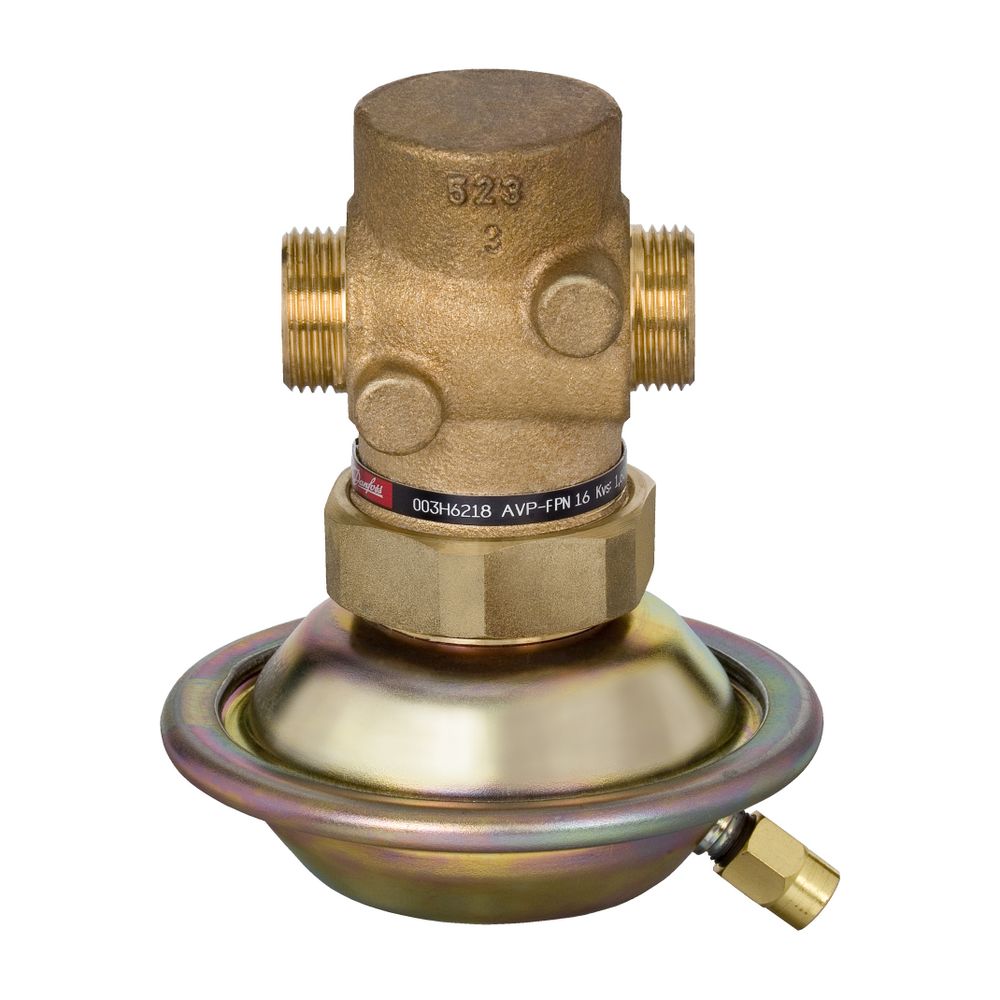

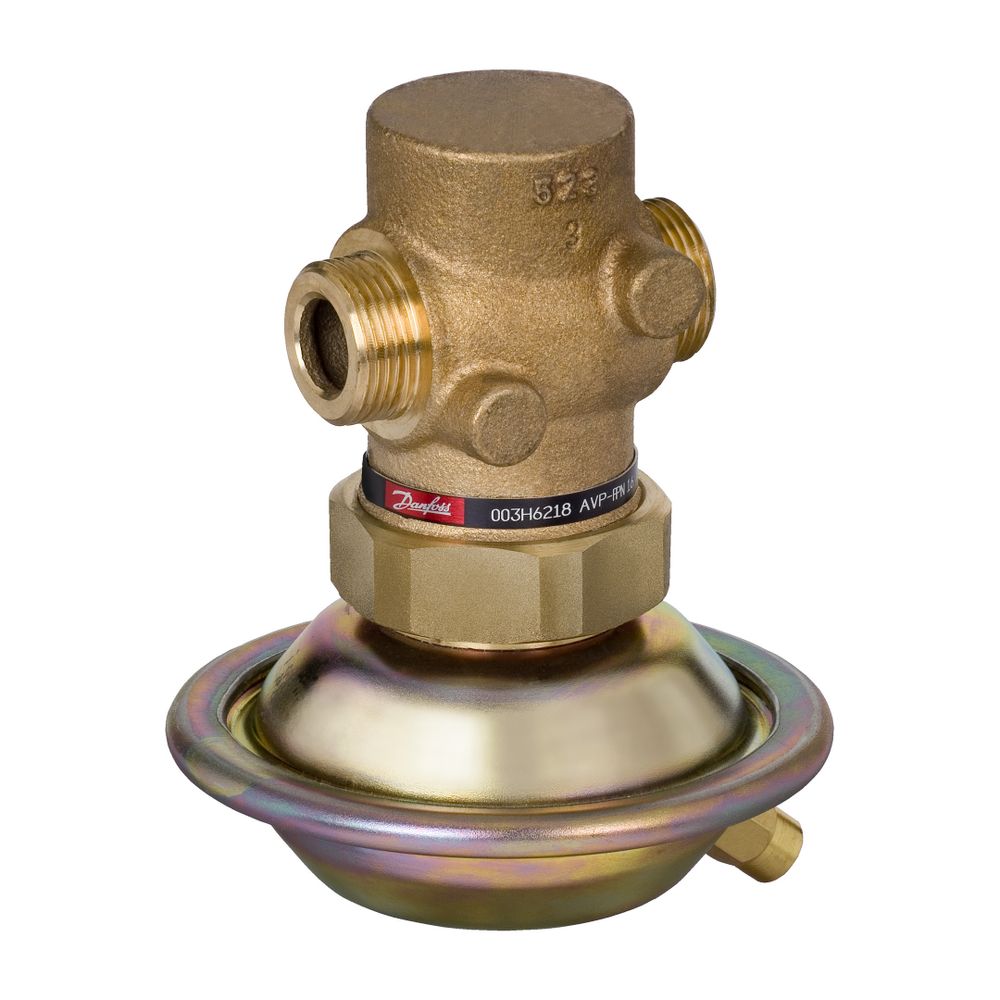

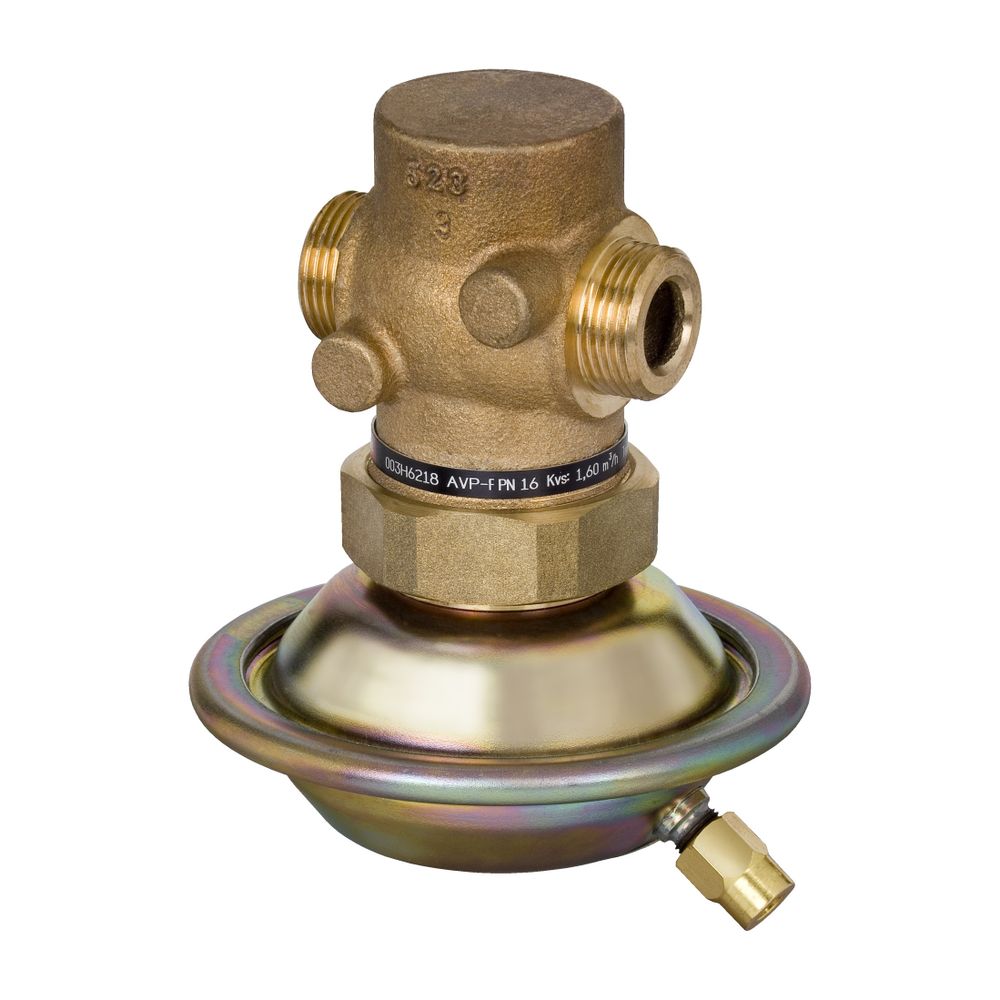

Danfoss Differenzdruckregler AVP-F, Rücklauf, DN 15, Kvs 1,6m3/h, 0,2 bar, PN 16, G 3/4" Außengewinde, 003H6218
Der Danfoss Differenzdruckregler AVP-F RL DN 15 ist für den Einsatz in Fernwärmeanlagen konzipiert und eignet sich besonders für Warm- und Heißwasseranlagen mit einer maximalen Mediumtemperatur von 150 °C. Das Modell verfügt über einen festen Differenzdrucksollwert von 0,2 bar und ist für den Einbau im Rücklauf vorgesehen. Mit einem Nenndurchmesser von DN 15 und einem Kvs-Wert von 1,6 m³/h ermöglicht der Regler eine präzise Druckregelung bei einem Nenndruck von PN 16.
Wie funktioniert der Differenzdruckregler AVP-F?
Der AVP-F ist ein selbsttätiger Differenzdruckregler, der bei steigendem Differenzdruck schließt. Er setzt sich aus einem Regelventil und einem Antrieb mit Stellmembrane zusammen. Bei der Ausführung mit festem Sollwert, wie dem AVP-F, ist kein Handgriff zur Einstellung des Differenzdrucksollwerts vorhanden. Die Regelung erfolgt ohne externe Energiezufuhr.
Für welche Anwendungen ist der AVP-F geeignet?
Der Regler ist speziell für den Einsatz in Fernwärmeanlagen sowie Warm- und Heißwasseranlagen konzipiert. Er ist für Zirkulationswasser oder glykolhaltiges Wasser mit bis zu 30 % Glykolanteil geeignet. Die Medientemperatur kann dabei zwischen 2 °C und 150 °C liegen. Der maximal zulässige Differenzdruck beträgt 12 bar.
Welche Anschlüsse und Materialien sind verbaut?
Der Differenzdruckregler verfügt über metrische Außengewindeanschlüsse nach ISO 228/1 in der Größe G 3/4 A. Das Gehäuse besteht aus Rotguss (G-CuSn5ZnPb, Rg-5), was eine hohe Beständigkeit sicherstellt. Die Druckstufe ist PN 16.
Welche technischen Eigenschaften zeichnen den AVP-F aus?
Der Danfoss Differenzdruckregler AVP-F RL DN 15 zeichnet sich durch einen Nenndurchmesser von DN 15 und einen Kvs-Wert von 1,6 m³/h aus. Der feste Differenzdrucksollwert beträgt 0,2 bar. Die Bauhöhe des Geräts liegt bei 125. Eine Isolierung oder Kupplungsanschlüsse sind nicht integriert.
Technische Daten
- Nenndurchmesser: DN 15
- Kvs-Wert: 1,6 m³/h
- Differenzdrucksollwert: 0,2 bar (fest)
- Maximaler zulässiger Differenzdruck: 12 bar
- Nenndruck: PN 16
- Mediumtemperatur (Dauerbetrieb): 150 °C
- Einbauposition: Rücklauf
- Anschluss: Außengewinde G 3/4 A (ISO 228/1)
- Werkstoff des Gehäuses: Rotguss (Rg 5)
- Bauhöhe: 125
Der Danfoss Differenzdruckregler AVP-F RL DN 15 überzeugt durch seine robuste Bauweise aus Rotguss und die präzise Regelung eines festen Differenzdrucks von 0,2 bar. Mit einem Kvs-Wert von 1,6 m³/h und der Eignung für Medientemperaturen bis 150 °C ist er eine zuverlässige Komponente für Fernwärme- und Heizungsanlagen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003H6218 |
| Hersteller | Danfoss |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6218 |
| Bauhöhe | 125 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 5702421537480 |
| Gewicht | 1,724 kg |
| Kvs-Wert | 1,6 |
| Max Druckunterschied bei 20 °C | 12 |
| Mediumtemperatur (Dauerbetrieb) | 150 |
| Mit Isolierung | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Nenndurchmesser | DN 15 |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
